小型台式多工序木材加工装置结构设计

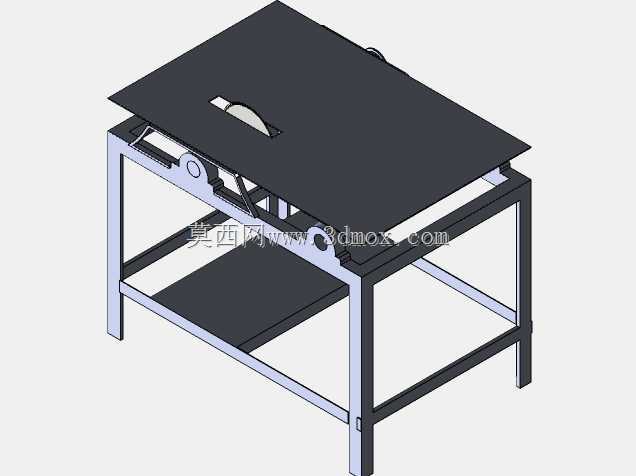

　　这款台式多工序木材加工装置，主要面向小型木工工坊、家装现场作业、院校金工实训场景设计，解决传统单工序木工设备占地大、工序间转运工件耗时的痛点，可在单台设备上完成木材锯切、端面砂磨、钻孔定位三类核心加工操作，无需频繁更换设备或挪动工件，适配小尺寸实木方料、人造板材的粗加工与半精加工工序。设备整体采用方管焊接机架作为承载主体，机架底部预留120mm高度的落地调节空间，可通过底部可调脚杯适配不平整的作业地面，避免加工过程中出现机架晃动影响加工精度的问题；机架上层为加工工作台面，台面采用厚度6mm的冷轧钢板裁切成型，表面做发黑防锈处理，台面有效作业尺寸为800mm600mm，可支撑最大宽度550mm的板材进给，满足常规家装木方、

　　小型家具构件的加工尺寸需求。结构设计上，将锯片切割组件、砂轮砂磨组件、钻夹头钻孔组件集成在台面下方的同一升降安装支架上，通过台面侧边的手摇调节机构控制安装支架的升降高度，切换不同加工工序时，仅需摇动手柄将对应加工头升至台面以上的工作高度，其余加工头收至台面下方的收纳空间即可，无需拆卸更换加工头，工序切换耗时可控制在10秒以内，大幅提升小批量多工序木工件的加工效率。锯切组件采用直径200mm的硬质合金圆锯片，锯片伸出台面的最大高度为65mm，可完成最大厚度60mm的木材直切作业，锯片后侧配套设置可调节的靠山定位结构，靠山可沿台面的T型槽滑动调整位置，锁定后可保证批量锯切工件的尺寸一致性；砂磨组件采用直径150mm的平行砂轮，

　　砂轮伸出台面的高度可在0-40mm区间调节，主要用于木材锯切后的端面飞边打磨、榫头尺寸修配，砂轮外侧配套设置半包围式防护挡屑罩，避免打磨过程中木屑飞溅伤人；钻孔组件采用标准B16锥度钻夹头，可装夹直径1-13mm的木工钻头，钻夹头的伸出高度最大为50mm，可完成木材的定位钻孔、预打孔作业，适配木工螺丝安装、榫卯定位的加工需求。设备的动力传输采用单台220V单相异步电机作为动力源，通过皮带轮传动结构分别将动力传递至三个加工头，每个加工头的动力输入端设置独立的拨叉离合结构，切换工序时仅需结合对应加工头的离合器即可，无需启停电机，减少电机频繁启动的损耗，同时降低设备的整体制造成本。机架中层设置有厚度3mm的钢板置物层，可放置加工用的量具、

　　备用钻头、砂轮修整器等辅助工具，方便作业过程中随手取用，避免工具散落丢失。设备的安装边界要求为：设备放置时后侧需预留至少200mm的散热与维护空间，左右两侧各预留300mm的工件进给与操作空间，整体占地尺寸仅为900mm700mm，远小于传统单台台锯、砂轮机、台钻的总占地面积，适合空间有限的小型作业场景使用。结构设计过程中充分考虑了作业安全需求，所有加工头的传动皮带部分均设置全包围式防护罩，台面上方的加工头裸露部分配套设置可调节的防护挡板，加工时挡板可贴合工件表面，避免操作人员的手部意外接触高速运转的加工头；设备的控制开关设置在机架前侧的右手操作位置，采用带漏电保护的船型开关，出现电路故障时可快速切断电源，提升作业安全性。针对木工加工产生的大量木屑，设备在每个加工头的下方均设置有木屑导出口，可外接工业集尘器的吸尘管路，将加工产生的木屑直接抽走，避免木屑在机架内部堆积引发安全隐患，同时保持作业区域的环境整洁。设备的所有转动部件均采用密封式深沟球轴承作为支撑，可适应木工加工多粉尘的作业环境，减少粉尘进入轴承导致的磨损问题，日常维护仅需定期给轴承加注润滑脂、检查皮带张紧度即可，维护难度低，适合非专业设备维护人员的日常使用。
