MEMS电容式微机电加速度传感结构

　　在消费电子、工业状态监测、车载惯性导航这类对器件尺寸、功耗、响应灵敏度有严苛要求的场景里，MEMS加速度传感结构是核心的感知前端，这类微结构的设计合理性直接决定了传感单元的零点漂移、量程范围、交叉轴灵敏度等核心性能参数，不同于传统宏观机械传感结构，微机电尺度下的结构设计需要同时兼顾力学响应特性、微加工工艺可行性、封装应力释放等多维度约束。

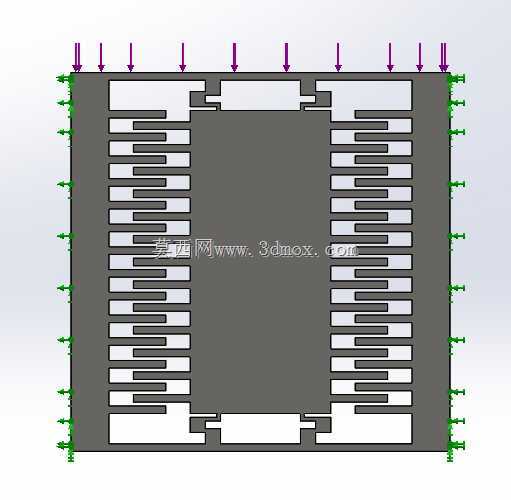

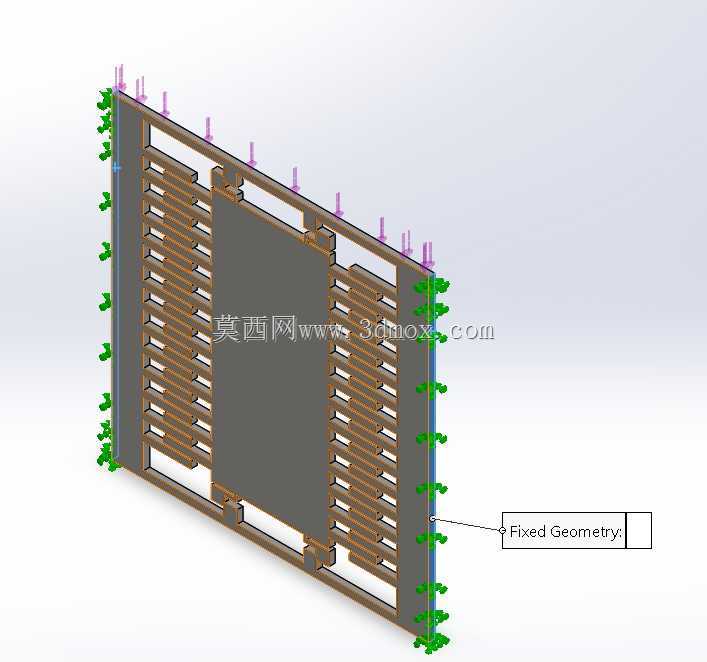

　　从结构布局来看，该传感单元采用差分电容式检测架构，中心区域为质量块-弹性梁组成的敏感核心，四周对称布置多组梳齿状检测电极，当外界施加沿敏感轴方向的加速度载荷时，中心质量块会在惯性力作用下产生沿敏感轴的微位移，带动可动梳齿与两侧固定梳齿的重叠面积或极板间距发生变化，进而将力学量转化为差分电容的变化量，通过后续检测电路解析即可得到对应的加速度数值。对称式的梳齿排布一方面可以提升差分检测的共模抑制能力，抵消温度漂移、封装应力带来的共模误差，另一方面也能在有限的芯片面积内最大化检测电容的初始值，提升信号输出的信噪比。

　　结构四周的锚点设计采用了均匀分布的固支形式，所有固定梳齿与弹性梁的固定端都通过锚点与衬底键合连接，这种排布方式可以让结构在承受非敏感轴方向的冲击载荷时，应力能够均匀分散到各个锚点位置，避免局部应力集中导致的结构断裂或者塑性变形，适配工业场景下常见的高过载应用需求。弹性梁采用了折叠梁的结构形式，相比直梁结构，折叠梁可以在有限的结构尺寸内获得更低的刚度系数，提升结构对微小加速度的响应灵敏度，同时折叠梁的结构对称性可以有效抑制非敏感轴方向的交叉耦合，降低交叉轴灵敏度，减少不同轴向加速度信号之间的串扰。

　　在设计过程中，这类微结构首先需要根据目标量程确定质量块的质量与弹性梁的刚度匹配关系，比如面向消费电子的低量程场景，会适当降低梁的刚度、增大质量块的质量来提升灵敏度，面向工业高冲击场景则会提升梁的刚度、控制质量块的位移行程，避免大冲击下梳齿发生吸合或者结构损坏。其次需要考虑微加工工艺的约束，比如梳齿的最小线宽、深宽比要匹配刻蚀工艺的加工能力，锚点的尺寸要满足键合工艺的强度要求，结构层的厚度要与薄膜沉积工艺的均匀性适配，避免加工完成后出现结构翘曲、梳齿倾斜等问题。

　　安装边界方面，这类微机电传感结构最终会通过晶圆级封装或者管壳封装形成标准化的传感芯片，芯片的衬底底面为安装基准面，在PCB板上贴装时需要保证安装面的平面度，避免贴装应力传递到微结构上导致零点偏移，结构的敏感轴方向需要与实际待测加速度方向保持对齐，安装偏差需要控制在工艺允许的范围内，否则会带来轴向灵敏度的测量误差。结构的外围设计有应力释放槽结构，可以在一定程度上吸收封装与贴装过程中产生的热应力与机械应力，减少外部应力对敏感结构的影响。

　　在实际应用中，这类结构可以集成到惯性测量单元中，为设备提供振动监测、姿态感知、冲击检测等功能，比如在工业设备的预测性维护场景中，通过该传感结构采集设备运行时的振动加速度信号，分析频谱特征即可判断轴承、齿轮等传动部件的磨损状态；在车载安全系统中，该结构可以检测车辆的碰撞加速度信号，为安全气囊的触发提供判断依据；在消费电子领域，该结构可以实现屏幕横竖屏切换、步数统计、手势识别等交互功能。结构的差分电容设计还具备良好的温度稳定性，在宽温度范围的工作环境下，能够保持输出信号的稳定性，减少温度补偿电路的设计复杂度。
