手摇式机械支撑支腿结构设计

　　这类手摇式支撑支腿多应用在需要临时调平、稳定支撑的移动作业设备场景中，比如野外作业的小型工程机具、拖挂式旅居设备、移动式加工台架、临时架设的检测工装等场景，在设备移动到位后，通过支腿伸出接触地面，分担设备轮组的承重，抵消作业过程中产生的倾覆力矩，避免设备晃动或移位。不同于液压支腿需要配套动力源、气动支腿需要气源管路，纯机械结构的手摇支腿不需要额外动力供给，完全依靠人工操作即可完成升降调节，在无供电、无配套动力的野外作业场景下适配性极强，日常维护也仅需定期对传动螺纹部位涂抹润滑脂即可，故障率远低于带动力的支腿结构。

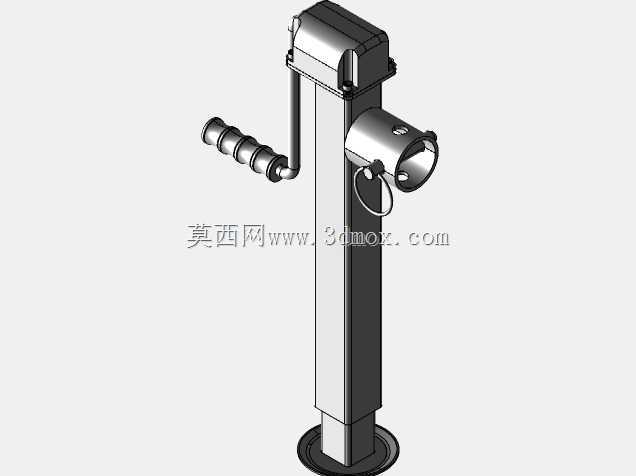

　　从功能特性来看，该支腿采用侧置摇把的输入结构，摇把表面做了滚花防滑处理，操作人员握持转动时不易打滑，摇把与内部升降丝杆通过锥齿轮副完成传动换向，将水平方向的转动输入转换为竖直方向的丝杆升降动作，内部丝杆采用梯形传动螺纹，具备自锁特性，当支腿承重达到额定载荷时，不会因为地面反作用力出现丝杆自行回缩的问题，不需要额外加装锁止机构即可保证支撑状态的稳定性。支腿侧面的安装座带快锁销孔结构，既可以通过螺栓与设备主体做永久固定，也可以配合快拆销实现支腿的快速拆装，满足部分设备需要临时加装支撑的使用需求。支腿底部的支撑盘采用大直径圆盘结构，接触地面时可以有效降低对地压强，在松软土质地面作业时，也能避免支腿下陷导致的设备倾斜，支撑盘与丝杆末端采用铰接结构，可在小角度范围内自适应地面坡度，保证支撑盘端面完全贴合地面，避免局部应力集中导致的支腿变形。

　　设计过程中首先要明确支腿的额定承重载荷，根据载荷值计算梯形丝杆的小径尺寸，校核螺纹副的接触应力与丝杆的压杆稳定性，避免承重时出现丝杆弯曲或螺纹滑牙的问题。传动锥齿轮的模数选择需要匹配手摇输入的扭矩，按照单人操作的最大手摇力不超过150N来计算齿轮的齿面强度，保证转动摇把时不会出现卡滞或齿轮断齿的问题。外筒采用方形截面的型材加工，相比圆形截面的外筒，方形结构可以限制内部升降杆的周向转动，不需要额外加装导向键即可保证升降过程中支腿不会随丝杆转动，同时方形外筒的抗弯截面模量更高，在受到侧向冲击力时抗变形能力更强。摇把的转动半径设计兼顾操作力与收纳需求，转动半径过大会导致操作时需要的空间过大，容易与设备其他部件产生干涉，转动半径过小则会导致升降时需要的输入力过大，操作费力，通常将摇把转动半径控制在120mm到180mm区间，即可平衡操作力与空间占用的矛盾。

　　安装边界方面，支腿的固定安装面需要保证与设备底面平行，安装座的螺栓孔位采用长圆孔设计，允许安装时存在±2mm的位置误差，降低设备主体的焊接或加工精度要求。支腿的最大伸出长度需要根据设备的最小离地间隙、作业时需要的调平高度范围确定，通常预留至少50mm的调节余量，避免地面不平时出现支腿无法接触地面的情况；收回状态下支腿底部距离地面的高度需要大于设备移动时的越障高度，通常不小于150mm，防止设备移动过程中支腿剐蹭地面凸起物。支腿的侧向安装距离需要保证支腿伸出后，支撑点的位置在设备倾覆边界之外，形成足够的支撑跨距，保证设备在最大作业载荷下的抗倾覆稳定系数不小于1.5，满足工程作业的安全要求。日常使用时，每次伸出支腿前需要检查摇把转动是否顺畅，支撑盘是否存在变形，收回支腿时需要确认支腿完全缩回到位并卡紧锁止，避免移动过程中支腿意外滑落造成损坏。
