适配时控器的DIN导轨卡扣式安装固定结构

　　在低压配电盘的内部装配场景中，DIN导轨作为标准化的元件承载基体，承担着各类模数化电气元件的快速安装定位功能，常规的断路器、继电器、端子排等元件均自带适配导轨的卡扣结构，但部分非模数化的外购电气元件，比如尺寸规格不统一的可编程时控器，往往没有配套的导轨安装结构，直接采用螺丝固定在配电盘底板上不仅装配效率低，后期维护拆卸也需要反复松紧螺丝，还容易在盘内预留过多冗余走线，挤占有限的柜内布线空间。这套安装结构正是针对这类非标准元件的导轨安装需求设计，整套结构拆分成为两个独立的功能部件，分别是与导轨直接卡合的支撑基座，以及用于锁紧元件的锁扣压件，两个部件配合完成元件在导轨上的无螺丝固定。

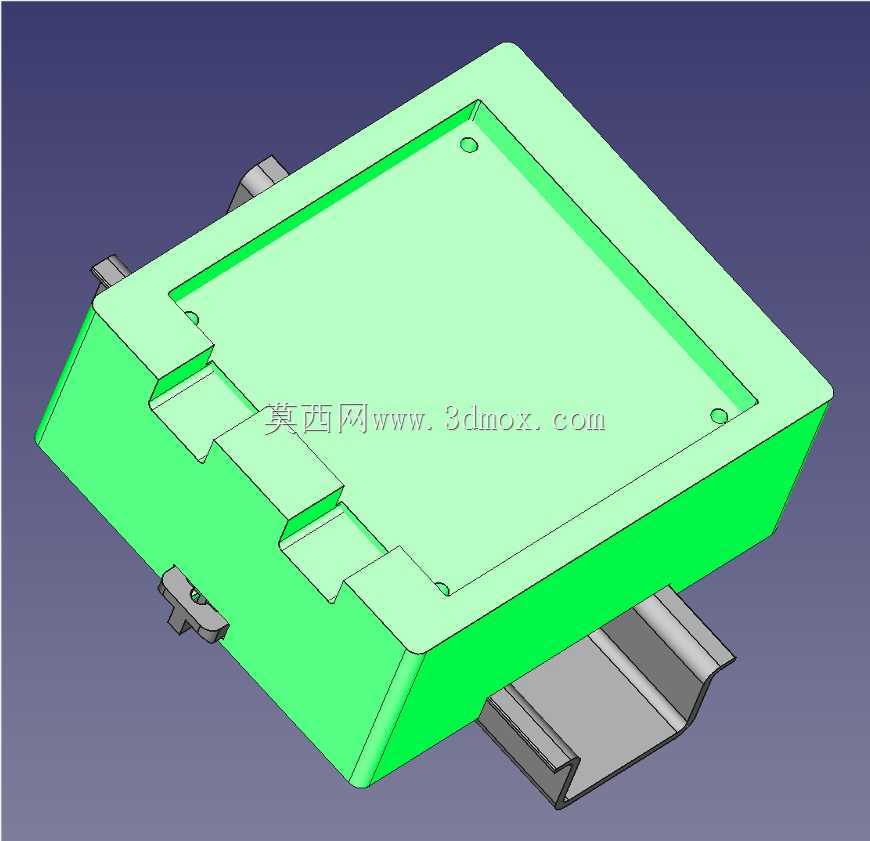

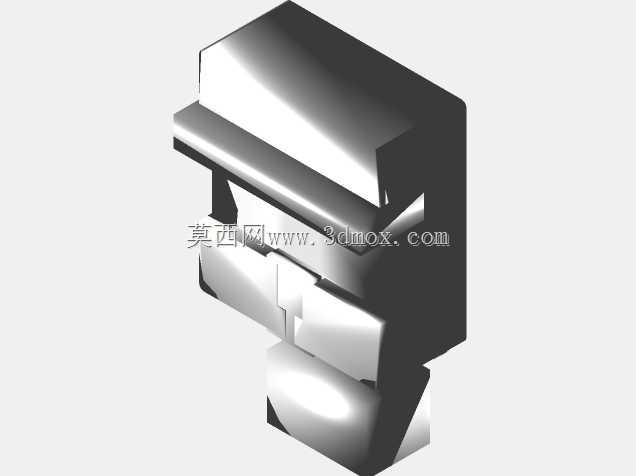

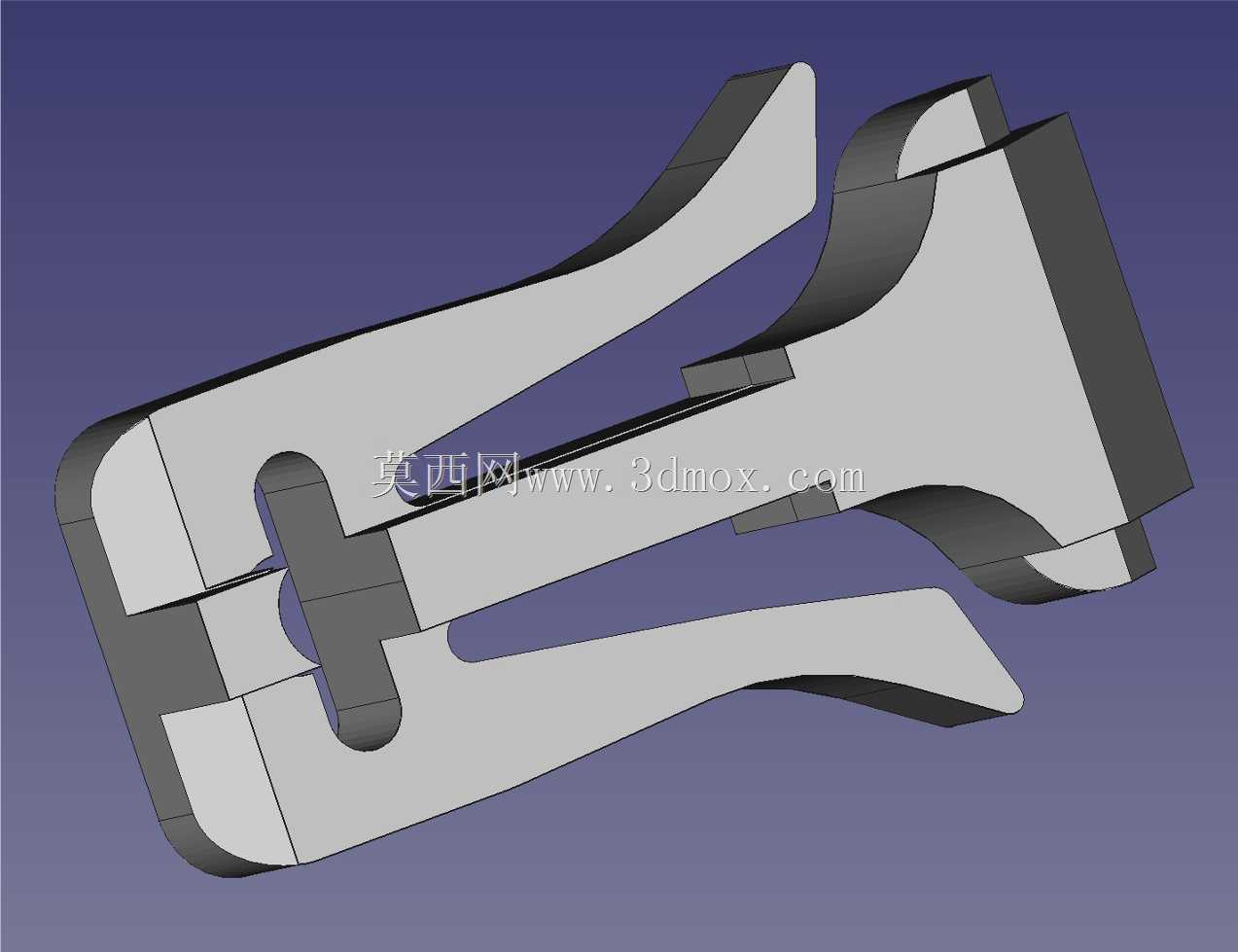

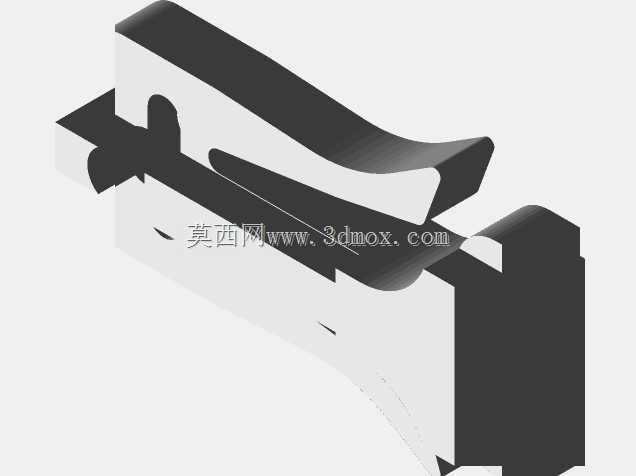

　　支撑基座的卡合结构完全适配标准TS35 DIN导轨的截面尺寸，卡爪的扣合深度经过反复验证，既可以保证推入时能够顺畅卡入导轨边缘，又不会因为间隙过大导致安装后出现横向窜动，基座的支撑面专门针对常用的60mm见方尺寸的时控器做了定位设计，支撑面的凸起定位筋刚好卡入时控器外壳的底部凹槽，避免元件在支撑面上出现滑移。锁扣压件的作用是从元件的上边缘施加压紧力，压件的卡扣结构与支撑基座的对应卡槽配合，不需要额外的紧固件就可以完成锁紧，压件的压合面做了微幅的倒角处理，装配时不需要完全对准，顺着倒角滑入就可以顺利扣合，降低现场装配的操作难度。整套结构的安装边界充分考虑了配电盘内的布线空间，支撑基座贴靠导轨安装后的整体突出高度控制在18mm以内，

　　不会与相邻安装的断路器、端子排等元件产生空间干涉，两个安装固定点的间距设置为41mm，刚好匹配60mm规格时控器的底部安装孔位，不需要对时控器本身做任何打孔、切削改造，就可以直接将元件固定在支撑基座上。设计过程中充分考虑了3D打印加工的工艺特性，所有结构的壁厚均设置为均匀的2mm，没有大角度的悬空结构，打印时不需要添加额外的支撑材料，采用常规的PETG耗材就可以获得足够的结构强度，完全能够满足配电盘内长期使用的强度需求，不会因为柜内的温度变化出现卡扣脆断、结构变形的问题。结构的参数化建模逻辑预留了充足的调整空间，只需要修改支撑面的尺寸参数、定位筋的位置以及锁扣的压合高度，就可以快速适配不同尺寸的非模数化电气元件，

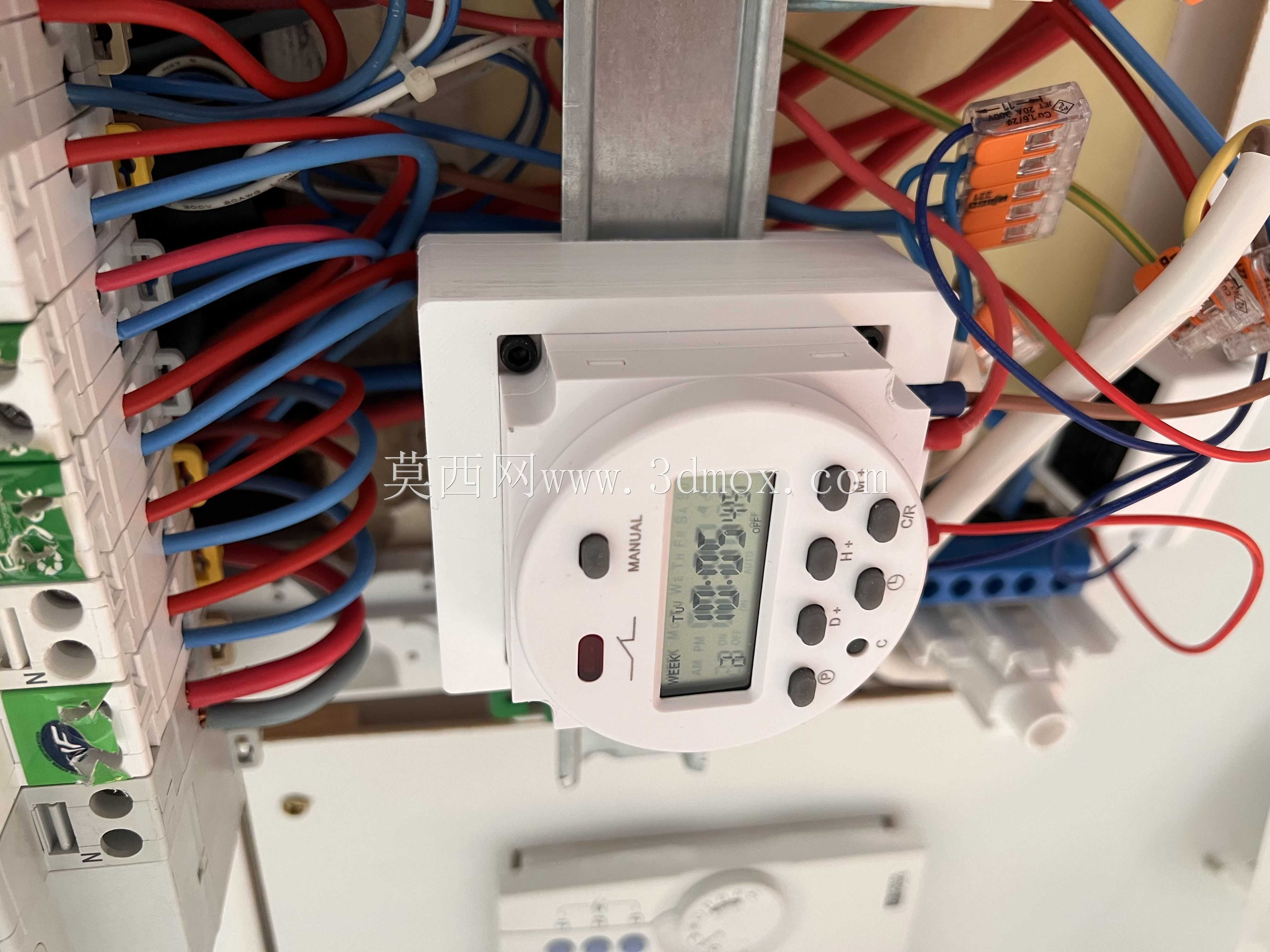

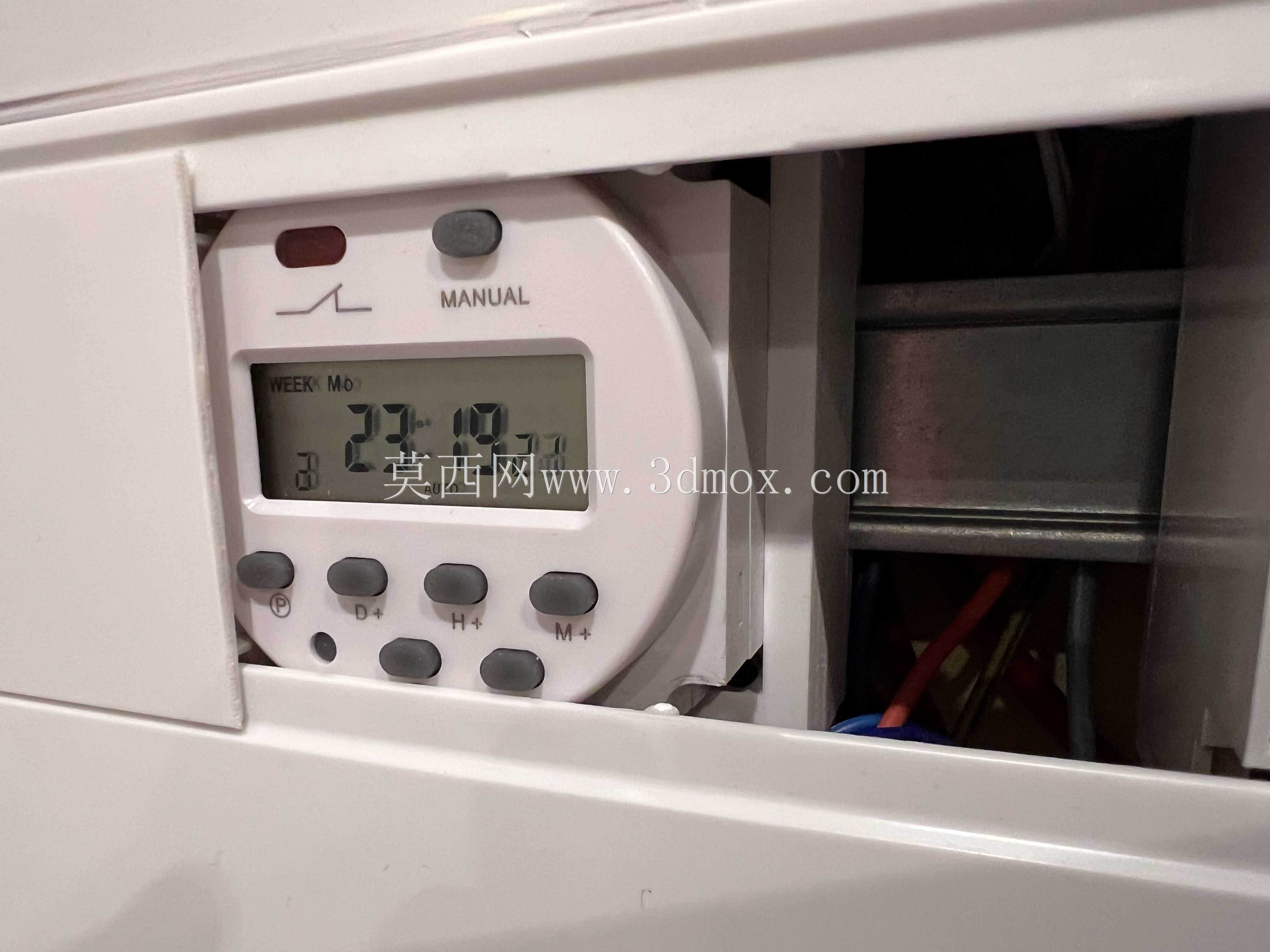

　　不需要重新搭建整体结构框架，对于配电盘内各类定制化元件的导轨安装适配都有很高的复用价值。实际装配时，只需要先将支撑基座卡入DIN导轨的对应位置，确认卡爪完全扣合导轨边缘没有松动后，将时控器放置在支撑基座的定位面上，对齐定位筋的位置后，将锁扣压件扣在时控器的上边缘，压入支撑基座的对应卡槽听到卡扣锁紧的声响即可完成安装，整个装配过程不需要使用螺丝、螺丝刀等额外工具，单人徒手就可以在十几秒内完成元件的固定，后期需要更换或者检修元件时，只需要用平口螺丝刀轻轻撬动锁扣的解锁位，就可以快速取下锁扣，拿出元件，不需要拆卸导轨上的其他相邻元件，也不会影响已经布好的二次线走线。相比传统的螺丝固定方式，这种卡扣式的导轨安装结构不仅大幅提升了配电盘的装配效率，也让柜内的元件排布更加整齐统一，所有元件都贴合导轨安装，走线可以沿着导轨侧面的走线槽规整布置，避免了螺丝固定时容易出现的元件歪斜、走线杂乱的问题，同时也减少了配电盘底板的打孔数量，降低了底板加工的工作量，对于小批量定制的配电盘装配场景来说，能够有效缩短整体装配周期，降低现场施工的人工成本。结构的所有受力部位都做了加厚处理，卡爪位置的圆角过渡避免了应力集中，即使反复拆装十次以上，卡扣的弹性也能够保持在可靠范围内，不会出现塑性变形导致的卡合松动问题，完全满足低压配电设备长期使用的可靠性要求。
