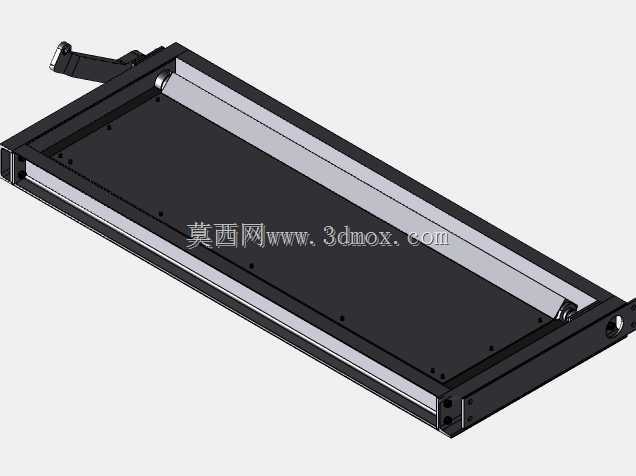

CA6140车床配套导轨防护盖板结构

　　在普通卧式车床的日常运维场景里，导轨部位的防护结构一直是影响设备加工精度保持性、导轨副磨损速率的核心部件之一，本次呈现的这款适配CA6140车床的导轨防护盖板结构，正是针对车床床身水平导轨的切屑防护、切削液阻隔需求设计的配套构件。从实际使用场景来看，CA6140作为应用范围极广的普通卧式车床，日常加工过程中会持续产生带状、崩碎状钢屑或铸铁切屑，同时切削液会混合切屑粉末向床身导轨面飞溅，若没有可靠的防护结构，切屑一旦卡入导轨与溜板的配合间隙，短时间内就会造成导轨面研伤，直接影响进给运动的平稳性，严重时还会导致溜板箱传动卡滞，这款防护盖板正是安装在床身导轨靠近主轴箱的侧部位置，随溜板的纵向进给做随动伸缩，全程覆盖裸露的导轨配合面。

　　从功能特性上看，这款防护盖板采用多层嵌套的薄钢板折弯结构，相邻层板之间通过内置的滑动导向条实现顺滑的相对滑移，不会在溜板快速进给时出现卡滞、异响问题；盖板的上表面做了微倾斜的导屑设计，落在盖板上的切屑会顺着倾斜面滑向床身的排屑槽，不会在盖板表面积存；端部的密封胶条采用耐油耐磨的丁腈橡胶材质，与床身导轨侧面的安装基面紧密贴合，能够有效阻挡切削液、切屑粉末从盖板端部的缝隙进入导轨配合面，同时胶条的压缩量控制在合理区间，不会给溜板的进给运动增加额外的运行阻力。从设计思路层面拆解，这款结构在建模阶段优先考虑了CA6140车床原有安装位的适配性，没有改动车床床身的原有安装孔位，所有连接孔的位置、尺寸都完全匹配原厂导轨侧的安装基准，

　　现场安装时不需要额外做钻孔、焊接等二次加工，直接通过螺栓紧固即可完成装配；结构的层板厚度选用了兼顾刚性与轻量化的冷轧钢板，折弯边做了加强筋处理，即使有较重的长切屑砸落在盖板表面，也不会出现盖板凹陷变形的问题；层板之间的限位结构做了隐藏式设计，避免外露的限位块勾挂切屑、缠绕棉纱等杂物，减少日常清理维护的工作量。关于外形尺寸与安装边界，这款防护盖板完全适配CA6140车床床身导轨的有效防护行程，完全收缩时的长度匹配溜板靠近主轴箱时的极限位置，完全伸出时能够覆盖导轨靠近尾座端的最大行程位置，不会出现防护盲区；盖板的宽度方向尺寸严格控制在床身导轨外侧的安装空间内，不会与溜板箱的外接管路、操作手柄产生运动干涉；

　　安装基面的贴合面平面度公差控制在0.1mm以内，保证安装后盖板的滑移方向与导轨进给方向保持平行，避免长期运行出现层板偏磨的问题。在实际加工验证环节，这款结构的所有钣金折弯件都预留了合理的折弯回弹补偿量，焊接部位采用了间断点焊工艺，减少焊接变形对整体平面度的影响，表面做了发黑防锈处理，能够适应车间内切削液、润滑油长期喷淋的使用环境，日常维护只需要定期在层板的滑动导向面涂抹少量润滑脂，即可保证长期运行的可靠性，不需要频繁拆解更换易损件。
