HGW15型高组装法兰直线导轨滑块

　　这款HGW15规格的直线导轨滑块，是线性传动系统里应用极广的基础运动部件，日常在数控车床进给轴、小型自动化点胶设备、桌面级雕铣机、3D打印设备运动轴、电子元器件贴装工位滑台里都能见到它的身影，核心作用是承载运动平台的负载，同时配合对应规格的导轨实现高精度的往复直线运动，把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力损耗，提升传动效率与运动平稳性。

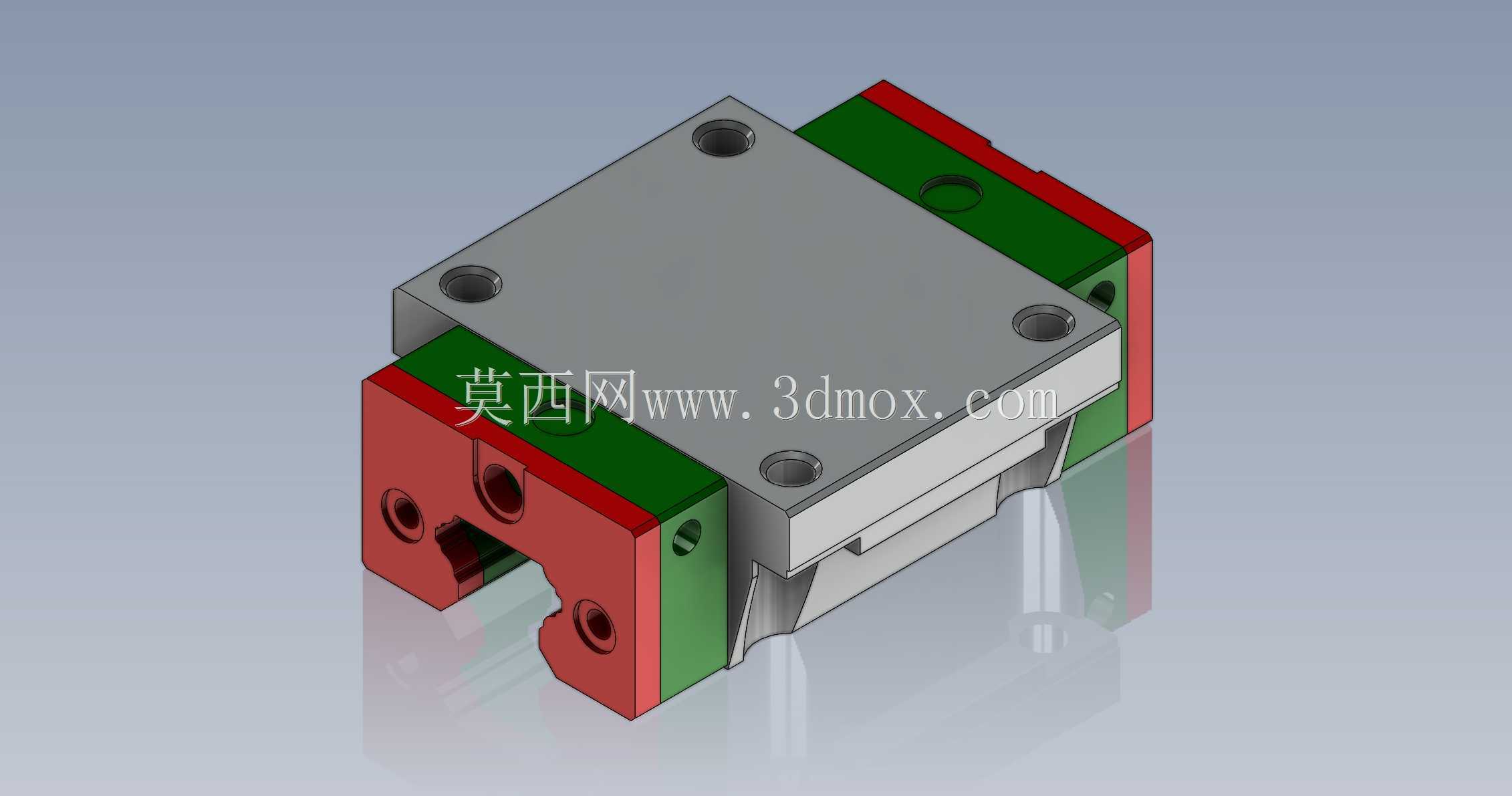

　　从结构设计来看，这款滑块采用法兰型安装基座，主体滑块座采用合金钢材经淬硬处理，保证长期承载下的结构刚性，两侧的红色端盖内置密封结构，能够阻挡加工过程中产生的切屑、粉尘、切削液渗入滑块内部的滚道区域，避免滚动体出现异常磨损，延长整体使用寿命；中间的绿色保持架用于约束钢球的循环路径，保证钢球在回流过程中不会出现卡滞、脱落的问题，滚道采用哥特式圆弧结构设计，能够同时承受径向载荷、反径向载荷以及双向的倾覆力矩，相比方形滑块，法兰型的安装孔直接开设在基座延伸的法兰面上，安装时不需要额外加工沉孔避让，从工作台上方直接穿入螺栓即可完成锁紧，安装调试的便捷性更高，尤其适合安装空间紧凑、工作台面厚度有限的应用场景。

　　在安装边界与尺寸适配方面，这款滑块适配15mm宽度的HG系列直线导轨，滑块整体宽度、安装孔位间距、法兰面安装孔的孔径都遵循行业通用的互换性标准，只要是同规格的标准导轨，不需要额外修配就能直接装配使用；滑块顶面的四个螺纹安装孔用于连接上方的运动工作台，孔位的位置度公差控制在0.02mm以内，保证安装后工作台的运动直线度不会因为安装偏差出现超差；滑块的总高度、端盖的突出尺寸都经过精准校核，设计滑台结构时只需要预留出对应滑块的安装空间，同时保证导轨安装基面的平面度、导轨侧基准面的直线度符合安装要求，就能让滑块达到预期的运动精度，预压等级可以根据实际使用场景选择，轻预压适合高速轻载的搬运设备，中预压适合有一定切削负载的加工设备，重预压则用于高刚性、高精度要求的机床进给轴场景。

　　实际选型使用过程中，需要根据运动平台的总重量、加工过程中产生的切削力大小、运动的最高速度、行程长度来匹配对应的滑块数量与预压等级，单根导轨通常配置两个滑块来承担倾覆力矩，长行程场景下可以适当增加滑块数量来提升整体刚性；日常维护时只需要定期通过滑块上的油嘴注入润滑脂，就能保证滚道与钢球之间的润滑状态，避免出现干磨导致的精度损失；密封端盖如果出现磨损老化可以单独更换，不需要整体更换滑块，降低设备的后期维护成本。这款滑块的结构设计充分考虑了通用设备的互换性需求，没有特殊的定制化结构，不管是新设备的设计选型，还是旧设备的备件更换，都能够直接适配，不需要对原有安装结构做修改，在通用机械传动领域的适配性极强。
