轻型飞机机油冷却器适配安装支架

　　这款支架的核心应用场景聚焦于轻型运动类飞机的动力系统改装适配环节，主要解决升级后带旁通阀结构的机油冷却器与原有雷莫GX机型安装点位不匹配的问题，属于动力辅助系统的安装转接构件。在轻型飞机的实际运维与改装作业中，机油冷却器的安装稳固性直接关系到动力系统的润滑温控可靠性，一旦支架出现安装偏差或者结构强度不足，飞行过程中受振动、气流载荷影响，很容易出现冷却器移位、管路渗漏等问题，严重时甚至会影响发动机的正常润滑工况，因此这类转接支架的设计需要同时兼顾安装适配性、结构强度与轻量化要求。

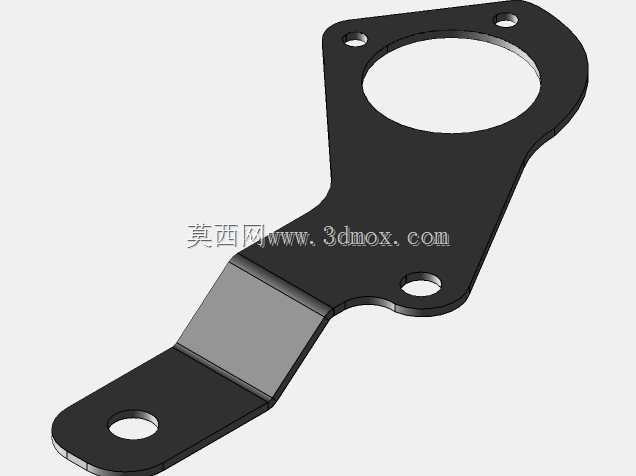

　　从产品功能特性来看，该支架属于典型的异形钣金承力构件，整体采用一体化折弯成型结构，没有多余的拼接焊缝，减少了应力集中的风险点。支架上端设置大尺寸圆形避让孔，主要用于避让机油冷却器的主体安装座或者管路对接端口，孔位周边分布三个固定安装孔，分别对应冷却器本体的安装点位，能够保证冷却器安装后与支架的贴合度，避免出现装配间隙导致的振动异响。支架下端延伸出带单孔的安装支耳，用于与机身原有安装点位对接，中间的折弯段设置了角度偏移，两个弯折段的偏移角度控制在正负40度区间，这个角度设计是为了适配原有安装法兰的位置偏移，不需要对机身原有安装结构做打孔、切割等破坏性改动，就能实现冷却器的位置校准，保证冷却管路的走向顺畅，避免管路出现过度弯折导致的机油流通阻力增大问题。

　　在设计思路上，这款支架完全围绕实装适配的核心需求展开，没有做多余的冗余结构。因为是针对特定机型的改装适配场景，设计时优先匹配原有安装边界：上端三个安装孔的孔位坐标完全对应升级款机油冷却器的安装孔距，下端支耳的安装孔位置严格对齐机身原有预留的安装点位，中间折弯段的长度与角度经过反复校准，确保安装后冷却器的进出油口能够与发动机原有润滑管路精准对接，不需要额外加装过长的转接油管，减少管路接头数量也就降低了渗漏风险。材质选用14ga厚度的304不锈钢板材，这种厚度的不锈钢板在保证足够结构强度的同时，自身重量较轻，不会给飞机增加过多的无效载荷，304材质本身的抗锈蚀、抗疲劳性能也能够适应高空飞行过程中温差变化大、振动频率高的使用环境，长期使用不会出现结构锈蚀、强度衰减的问题。

　　从外形尺寸与安装边界来看，支架整体属于狭长型异形结构，整体轮廓完全避让开周边的发动机附件、管路走线空间，安装后不会与周边的发动机线束、燃油管路、操纵钢索产生干涉。上端大圆孔的直径尺寸刚好覆盖冷却器的对接法兰外径，保证冷却器安装后法兰面能够完全贴合支架平面，受力均匀分布在支架上端的承力面上，不会出现局部应力过大导致的支架变形。所有安装孔的孔径都匹配对应规格的航空标准紧固件，安装时可以直接选用标准螺栓、自锁螺母完成固定，不需要额外做孔位扩孔或者修整。折弯处的圆角半径经过优化，既避免了直角折弯导致的板材应力集中开裂问题，也不会因为圆角过大占用额外的安装空间。需要注意的是，这类自制适配支架的尺寸匹配是基于实车测绘的自制支架样本完成，实际装机前需要对照具体机型的实际安装点位做孔位复核，确认周边干涉边界后再完成装配，避免因为个体机型的装配差异导致安装适配问题。在实际建模过程中，这类异形钣金支架的建模需要重点把控折弯角度的准确性、孔位的相对位置精度，因为钣金件的折弯展开系数会直接影响成型后的最终尺寸，建模时需要根据所选板材的厚度、材质设置对应的折弯扣除参数，保证加工成型后的支架孔位偏差控制在装配允许的公差范围内，避免出现孔位错位无法安装的问题。
