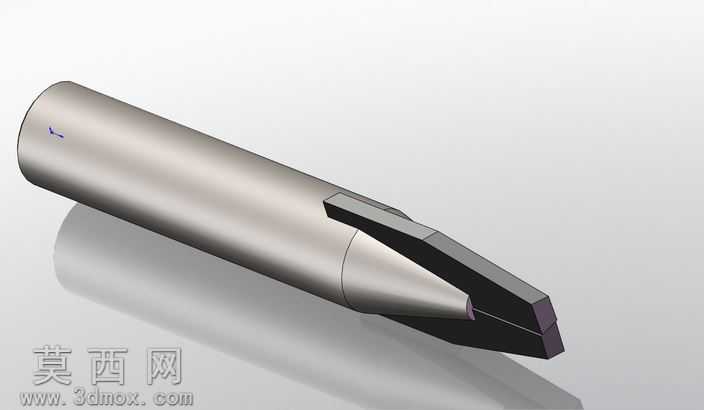

本模型为单刃尖头结构的切削铣刀三维设计成果,建模过程采用SolidWorks软件完成全参数化构建,首先通过旋转凸台特征生成铣刀的圆柱刀柄基体,对刀柄尾部做微小倒角处理,避免装配时刮伤夹头内壁,刀柄外圆面设置同轴度约束,保证装夹后的回转精度。刀头部分采用多步拉伸与切除特征组合构建,首先绘制刀头的锥形轮廓草图,通过放样凸台生成刀头的锥形基体,再依据单刃切削的几何角度要求,依次构建前刀面、后刀面、副后刀面的切除特征,精准控制刀具前角、后角、刃倾角等核心切削参数,保证刃口锋利度同时兼顾刀头结构强度。刃口部分做0.02mm的微小钝化处理建模,还原实际硬质合金铣刀的刃口强化工艺,避免刃口过于脆嫩易崩损。材质渲染阶段,刀柄部分采用硬质合金基体的哑光金属材质,添加细微的喷砂纹理效果,还原真实刀具的表面处理工艺;刀头切削刃部分采用抛光硬质合金材质,设置轻微的反射效果,区分刃口与刀柄的表面处理差异,刀尖部分做细微的圆角处理,避免应力集中导致的刀尖崩碎。模型整体结构严格遵循机加工铣刀的设计规范,刀柄直径、刀头长度、刃口角度均参考实际通用铣刀的参数设置,可用于数控加工教学演示、刀具结构认知、加工仿真场景搭建等用途,建模过程中所有特征均保留参数化关联,可通过修改草图尺寸快速调整刀具的直径、刃长、角度等参数,适配不同的加工场景需求,装配结构上预留了标准夹头的装夹配合面,可直接导入加工仿真软件进行刀路模拟验证。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 407.39 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STL,其它,
- 软件分类 通用机械零部件
