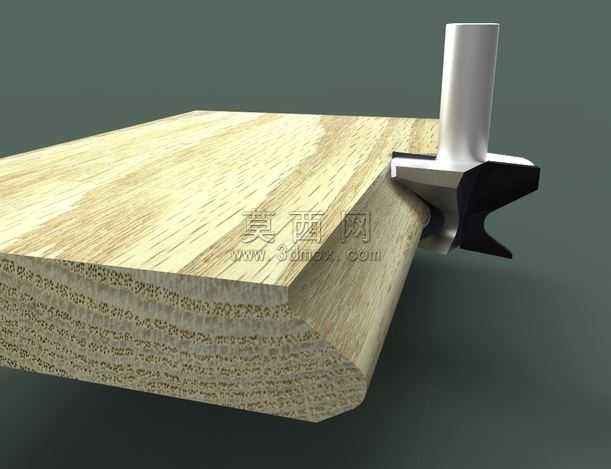

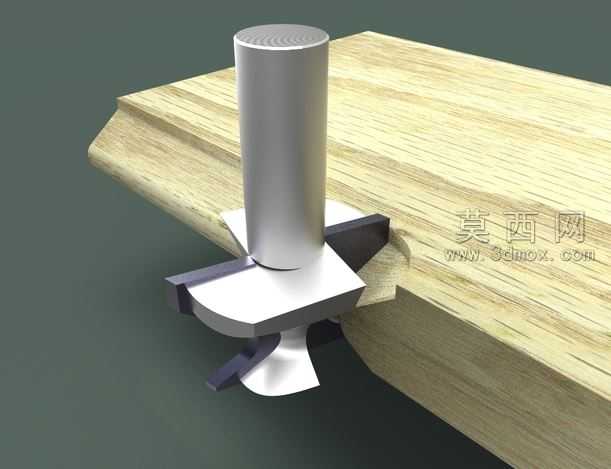

本作品为多刃组合式切削加工刀具的三维参数化模型,建模过程以SolidWorks为核心工具,采用自底向上的建模逻辑完成整体结构搭建。首先构建刀具的圆柱装夹柄部,通过拉伸凸台命令生成标准圆柱基体,对柄部与刀头衔接位置做圆角过渡处理,避免应力集中问题,同时在柄部表面添加定位标识草图,模拟实际刀具的装夹对位标记,保障实际装夹时的定位精度。刀头部分为模型核心结构,采用多特征组合建模方式,先通过旋转凸台生成刀头的核心连接基体,再依次通过拉伸、切除、扫描等命令构建多组不同角度的切削刃结构,每一片切削刃都严格按照切削加工的角度要求设置前角、后角参数,刃口位置做微小的倒角处理,还原实际硬质合金刀具的刃口强化结构,避免建模中出现零厚度的刃口几何错误。材质渲染阶段,针对刀具不同部位匹配对应材质属性,装夹柄部赋予调质合金钢材质,添加细腻的金属磨砂纹理与低粗糙度的反光效果,还原机加工后刀柄的金属质感;切削刃部分赋予硬质合金材质,调高材质的反光强度与硬度质感,与柄部材质形成明确视觉区分;刀体的排屑槽位置添加轻微的切削纹理,模拟刀具实际加工使用后的表面状态。结构设计上,该刀具采用多刃组合排布方式,不同角度的切削刃可在一次走刀过程中完成多道切削工序,有效减少换刀次数提升加工效率,排屑槽采用大角度螺旋式设计,可在切削过程中顺畅导出切屑,避免切屑堆积刮伤已加工表面。建模过程中对所有装配配合做干涉检查,确保各刃片与基体之间无几何干涉,转动部件与装夹部位的同轴度公差控制在合理范围内,所有特征均保留完整参数化设计树,可根据实际加工需求调整刃口角度、柄部直径、刃片数量等核心参数,适配不同的加工设备与加工工况。模型整体几何精度控制严格,所有曲面过渡顺滑,无破面、重叠面等几何缺陷,可直接用于后续的工程图导出、加工仿真、3D打印样件验证等场景,完整还原了组合式切削刀具的结构特点与设计逻辑。
