适用于低海拔高流量工况的弗朗西斯涡轮结构

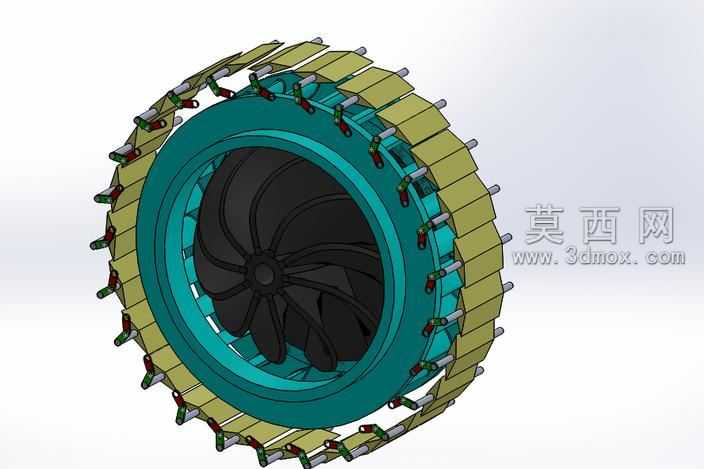

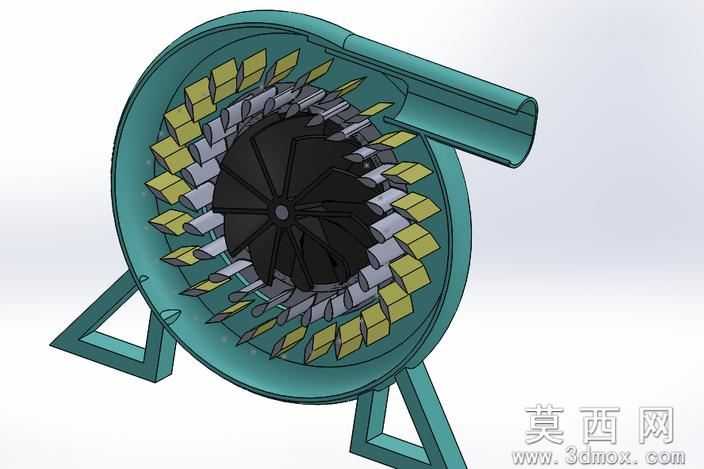

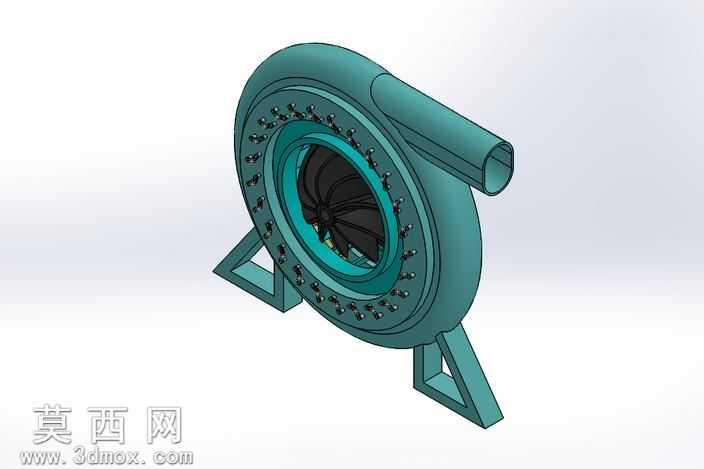

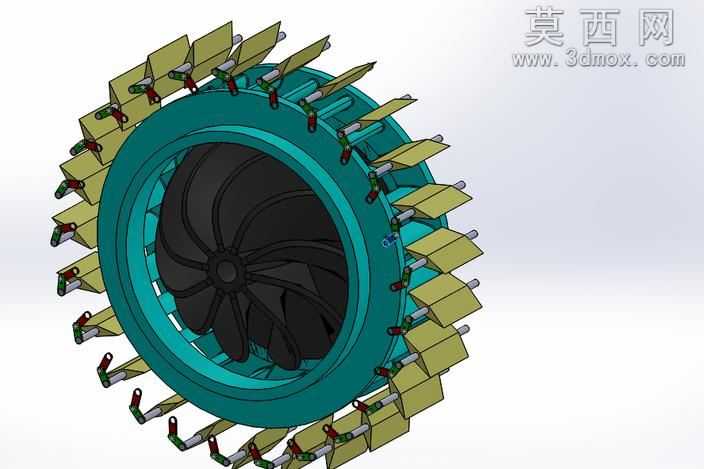

本作品为弗朗西斯式水力发电涡轮的三维参数化模型，采用SolidWorks完成全结构建模与装配校验，建模过程严格遵循混流式水轮机的水力设计规范，对核心过流部件、支撑结构、转轮组件进行了1:1等比例还原，所有配合关系均经过干涉检查，可直接用于结构演示、原理教学或后续仿真分析前置准备。模型整体采用蜗壳式进水结构，蜗壳流道做了顺滑过渡的曲面建模，保证流体进入导叶区域时的流态均匀性，蜗壳材质设定为铸钢质感，渲染时添加了哑光金属漆面效果，既还原工业设备的真实质感，也能清晰展示流道的轮廓走向。导水机构部分采用活动导叶与固定导叶组合的结构，固定导叶沿蜗壳内侧周向均匀排布，承担引导流体流向、支撑蜗壳结构的作用，活动导叶则做了可转动的装配约束预留，能够直观展示导叶开度调节对过流面积的影响，导叶部件采用黄铜材质渲染，与蜗壳的青绿色铸钢材质形成明确的视觉区分，方便观察部件层级。核心转轮组件是建模的重点，采用上冠、下环与扭曲叶片组合的结构，叶片为空间扭曲的翼型截面，建模时通过多截面曲面放样完成叶片造型，所有叶片沿转轮周向均匀阵列，保证转动时的动平衡性能，转轮轮毂部分做了黑色哑光的耐磨材质设定，还原实际转轮的涂层处理效果。支撑结构采用三角支架式机座，支架与蜗壳外壁做了一体化的连接过渡建模，机座底部预留了安装固定的基准面，能够直观展示设备的安装定位方式。设计过程中重点考虑了低海拔、高流量工况的适配性，对过流部件的通流截面做了针对性优化，适当加大了导叶开度范围与转轮入口直径，保证大流量水体通过时的水力效率，减少局部涡流带来的能量损失。渲染阶段采用工作室均匀打光方案，对金属部件添加了适度的环境反射效果，既保证结构细节清晰可见，也避免过度反光遮挡部件轮廓，整体模型结构完整，部件层级划分清晰，能够直观展示弗朗西斯涡轮的工作原理与结构组成。
