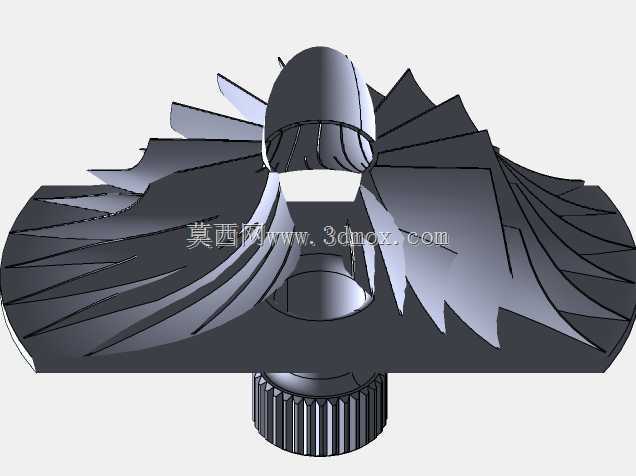

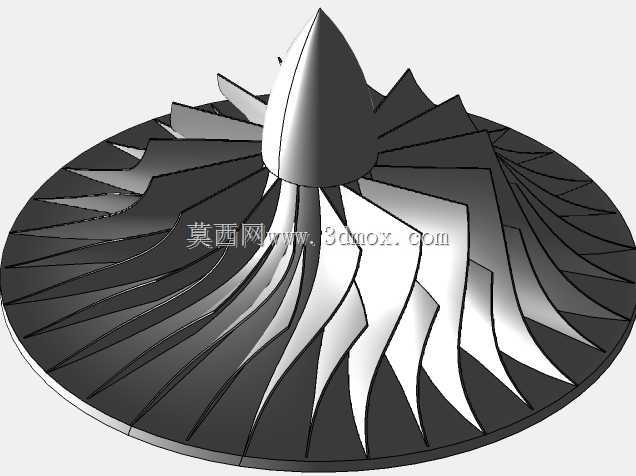

在车用动力、工业气源、航空辅助动力等场景中,这类涡轮叶轮是离心式空气压缩单元的核心做功部件,直接决定压缩单元的压比、效率与运行稳定性。实际装机运行时,叶轮随主轴高速旋转,通过叶片的型面导向将轴向进入的空气沿径向甩出,在流道内完成动能到压力能的转换,最终输出满足压力要求的压缩空气,为下游的燃烧做功、气动执行、工艺供气等环节提供稳定气源。从结构设计逻辑来看,这类叶轮采用长短叶片间隔排布的结构形式,长叶片承担主要的气流导向与做功功能,短叶片则用于分流叶道内的气流,避免大流量工况下叶道内出现气流分离、涡流堵塞等问题,有效拓宽了压气机的稳定工作区间,兼顾低速喘振边界与高速堵塞流量的设计要求。叶轮的中心锥段采用流线型纺锤结构,
从进气端的圆弧顶点平滑过渡到叶片根部安装位置,能够引导进气气流平缓转向,降低进气段的流动损失,避免气流在中心区域形成滞止涡区影响进气效率。叶片的型面为复杂空间扭曲曲面,从进口到出口的安装角沿叶高方向连续变化,匹配不同半径位置的圆周速度差异,保证气流沿叶高方向的流动状态均匀,减少二次流损失。叶片根部与轮盘采用大圆角过渡结构,避免应力集中,满足高速旋转下的强度要求,能够承受高转速带来的离心载荷,以及压缩过程中气流温升带来的热应力。从安装边界来看,叶轮中心设置有与主轴配合的安装定位孔,孔位精度直接决定叶轮的动平衡性能,实际装配时需要保证叶轮与主轴的同轴度公差控制在极小范围内,避免高速运转时出现振动超标问题。
叶轮的背部轮盘端面设置有定位台阶,与主轴轴肩、锁紧螺母配合实现轴向定位,锁紧后需要保证叶轮的轴向窜动量在设计允许范围内,避免运行过程中出现叶轮与蜗壳、密封件的刮碰。叶轮的出口外径与配套蜗壳的流道入口尺寸匹配,叶片出口高度与扩压器的入口宽度对应,装配时需要保证叶轮出口与扩压器之间的轴向间隙符合设计值,间隙过大会导致气流回流损失增加,间隙过小则容易出现动静部件碰磨的风险。在实际工程应用中,这类叶轮的材质通常选用高强度铝合金或者高温合金,前者多用于转速相对较低、压比不高的民用空压机、车用涡轮增压场景,后者则适用于高转速、高排气温度的航空、重型动力场景。建模过程中需要重点关注叶片型面的光顺性,相邻曲面之间需要保证G2连续,避免出现局部凸起、
凹陷导致的气流扰动,同时需要对叶片根部、轮盘中心孔等应力集中位置进行圆角优化,在保证气动性能的前提下提升结构强度。完成三维建模后还需要结合动平衡要求进行质量分布校核,对局部质量偏大的位置进行去重设计,保证叶轮在最高工作转速下的不平衡量满足规范要求,避免运行时引发轴系振动、轴承过早磨损等问题。
- 全部评论(0)
- 模板大小: 11.77 MB
- 售价:5金币
- 下载次数: 29
- 系统要求: SOLIDWORKS,STEP / IGES,PTC Creo Elements
- 软件分类: 压缩机
