27Kw制冷量R22水冷式冷水机组结构

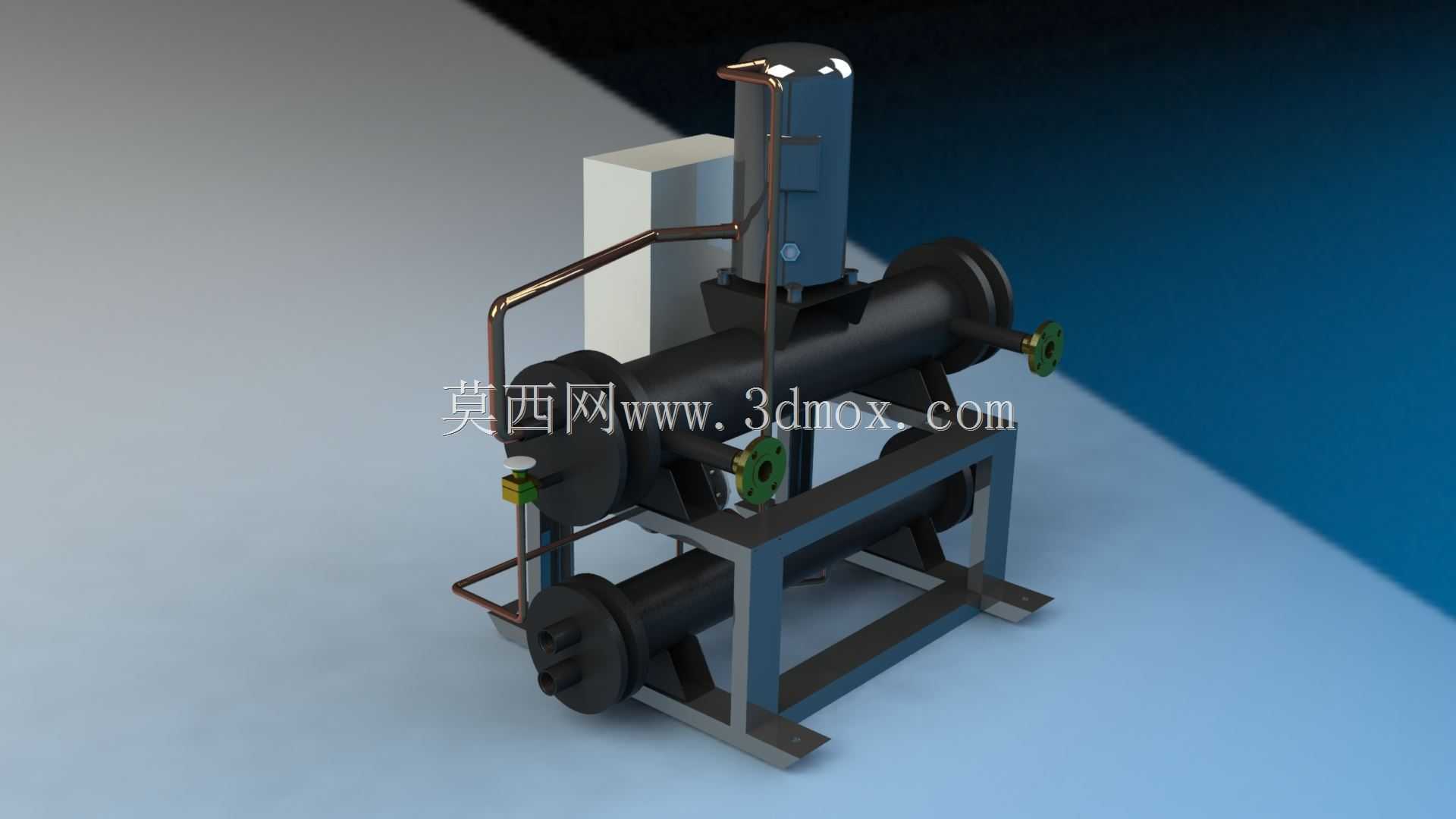

　　这套水冷式冷水机组三维结构，核心面向工业制程冷却、商用中央空调配套等场景设计，27Kw的制冷量档位，刚好覆盖中小型生产车间工艺冷却、千平级商用空间温控的需求区间，适配R22制冷剂的循环工况，整套结构把制冷循环的核心部件做了集成式机架布局，能直接给选型、结构改型的从业者提供完整的装配参考。

　　从实际落地的用途来看，这类机组主要是通过冷却水循环带走制冷回路的冷凝热，相比风冷式机组，在高温高湿的厂区环境里制冷效率衰减更小，运行噪音也更低，常配套注塑模具冷却、机床切削液温控、电子元器件老化测试恒温等场景，也可作为小型中央空调的冷源主机使用。整套结构里，壳式恒温膨胀阀直接固定在卧式管式蒸发器的端盖侧，省去了过长的冷媒连接管路，能减少节流后的冷媒压降损失，膨胀阀的感温包绑定在蒸发器出口的回气管段，安装位置预留了足够的绑扎操作空间，后期维护更换不需要拆解周边管路。

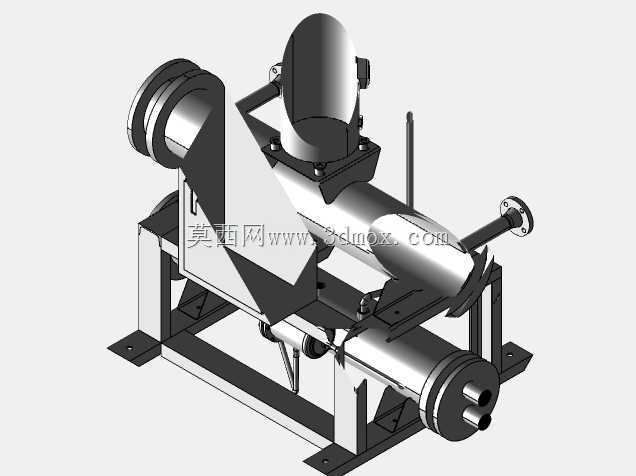

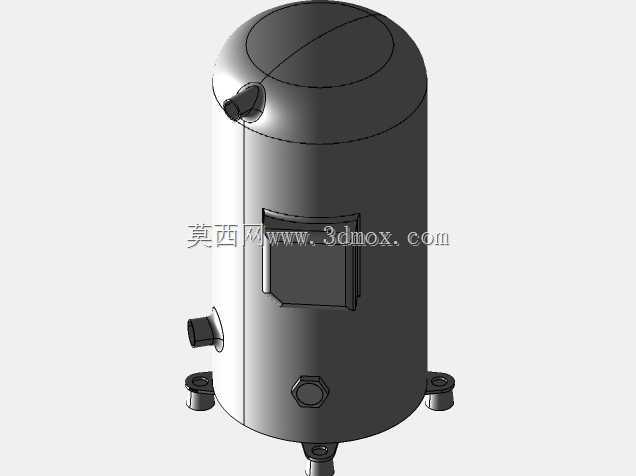

　　科普兰压缩机采用立式安装布局，通过减震脚垫固定在机架上层横梁，和下层的冷凝器、蒸发器形成上下分层的排布，既压缩了整机的横向占地尺寸，也让高低压冷媒管路的走向更顺畅，铜质管路的弯折半径都符合制冷管路的工艺要求，没有出现过小弯折导致的冷媒截流隐患，管路的固定管卡位置也做了预留，能避免机组运行时的管路共振问题。机架采用标准型钢焊接成型，底部预留了叉车孔位和地脚安装孔，整机的安装边界尺寸适配常规的机房门洞宽度，不需要额外拆解部件就能完成进场安装，侧面的电气控制箱安装位预留了走线槽空间，强弱电线路可以分开排布，避免电磁干扰影响温控元件的精度。

　　管式蒸发器和卧式壳管冷凝器采用上下平行排布，两个筒体的端盖都预留了足够的拆装空间，后期清洗换热管、更换密封垫片的时候，不需要挪动主机位置，就能完成端盖的拆卸操作。机组的进出水接口、冷媒充注接口都布置在筒体的同侧，外接管路的时候可以集中排布，减少现场施工的管路长度，接口处都预留了阀门安装的法兰位置，方便后期检修时关断回路。整套结构的配重经过校核，压缩机侧的重量通过机架横梁分散到底部支脚，不会出现运行时的侧倾隐患，支脚的水平调节螺栓位置也做了建模体现，现场安装时可以快速调平整机，减少运行震动带来的管路磨损。
