带5马力电机驱动的双缸空气压缩泵结构

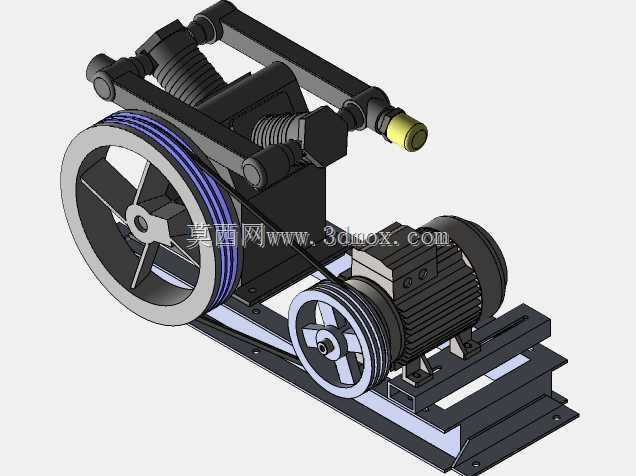

　　这套带5马力电机驱动的空气压缩泵结构，在小型加工车间、汽修门店、家装施工场景里的适配性极强，日常给气动扳手、喷枪、胎压枪这类气动工具提供稳定压缩气源完全够用，相比大型集中供气系统，它的独立部署特性更适合分散作业、临时供气的工况，不用铺设长距离输气管路，接上电源就能快速投入使用，移动起来也不需要额外的吊装设备，单人借助简易搬运工具就能调整摆放位置。从结构设计逻辑来看，整套装置采用分体式布局，将动力输出单元和压缩做功单元分开固定在同一个焊接机架上，中间通过三角带传递扭矩，这种设计的好处很明显：一是能通过带轮的直径差实现减速增扭，匹配活塞式压缩泵需要的低转速大扭矩工况，避免电机直连带来的转速过高、泵体磨损过快的问题；

　　二是皮带传动本身具备过载缓冲能力，当泵体瞬间负载过大时，皮带会出现微量打滑，不会直接打坏电机绕组或者泵体内的曲柄连杆结构，后期维护更换皮带的成本也远低于更换传动齿轮或者联轴器。泵体部分采用双缸并列布局，两个缸体呈V型夹角布置在曲轴箱上，这种布局能平衡曲轴运转时的往复惯性力，相比单缸结构运行时的振动幅度小很多，不需要额外做很重的混凝土基础固定，直接放在平整的水泥地面上就能稳定运行。缸体顶部集成了进排气阀组和出气接头，出气端预留了外螺纹接口，可以直接连接储气罐或者输气管路，阀组的拆装位置预留了足够的扳手操作空间，后期清理阀片积碳、更换密封件的时候不用完全拆解泵体，能大幅缩短日常维护的停机时间。动力端采用的5马力异步电机，

　　安装位置设计了可调式滑轨，电机固定座上开有长条形调节槽，松开固定螺栓就能沿着滑轨调整电机和泵体的中心距，以此来调整三角带的张紧度，调整到位后拧紧螺栓就能锁死位置，不需要额外加装张紧轮，简化了整体结构。机架采用型钢焊接成型，底部是两根平行的槽钢作为承载主梁，上面焊接了泵体和电机的安装垫板，垫板上预先加工了定位螺栓孔，装配的时候不需要现场配钻，直接对准孔位拧上固定螺栓就能完成主机装配，机架的整体宽度控制在常规人行通道的通行宽度以内，长度也适配普通货运三轮车的货箱尺寸，转场运输的时候不会出现超宽超长的问题。安装边界方面，整套装置的重心落在机架几何中心偏电机侧的位置，摆放的时候只需要保证四个支撑脚都贴合地面，不会出现悬空晃动的情况就行，

　　四周预留的维护空间也有明确的设计考量：带轮侧预留的空间足够更换三角带、调整电机位置，泵体缸头侧预留的空间能方便拆装排气管、调压阀等外接附件，电机尾部预留的散热空间不会被墙体或者其他设备遮挡，能保证电机运转时的散热风道通畅，避免长时间高负载运行出现电机过热的问题。从建模细节来看，所有配合面的尺寸都按照实际装配公差做了预留，比如轴承安装位的轴径、缸体和曲轴箱的结合面密封槽、皮带轮的键槽尺寸都和实际加工尺寸一致，不管是做结构教学演示、还是做设备改造的参考，都能直接提取相关尺寸做二次设计，不会出现建模尺寸和实际加工尺寸脱节的问题。另外，整套结构没有多余的冗余设计，所有零部件都承担明确的功能，没有为了外观好看增加不必要的装饰件，完全是按照工业实用场景的需求做的结构设计，每个固定螺栓的位置、每个管路的走向都考虑了实际装配和维护的便利性，比如曲轴箱的加油口位置设在侧面方便观察油位的高度，放油口设在曲轴箱最低处，换油的时候能把旧油完全排干净，不会出现残留旧油污染新润滑油的情况。
