空调设备用多孔冲压金属薄板结构件

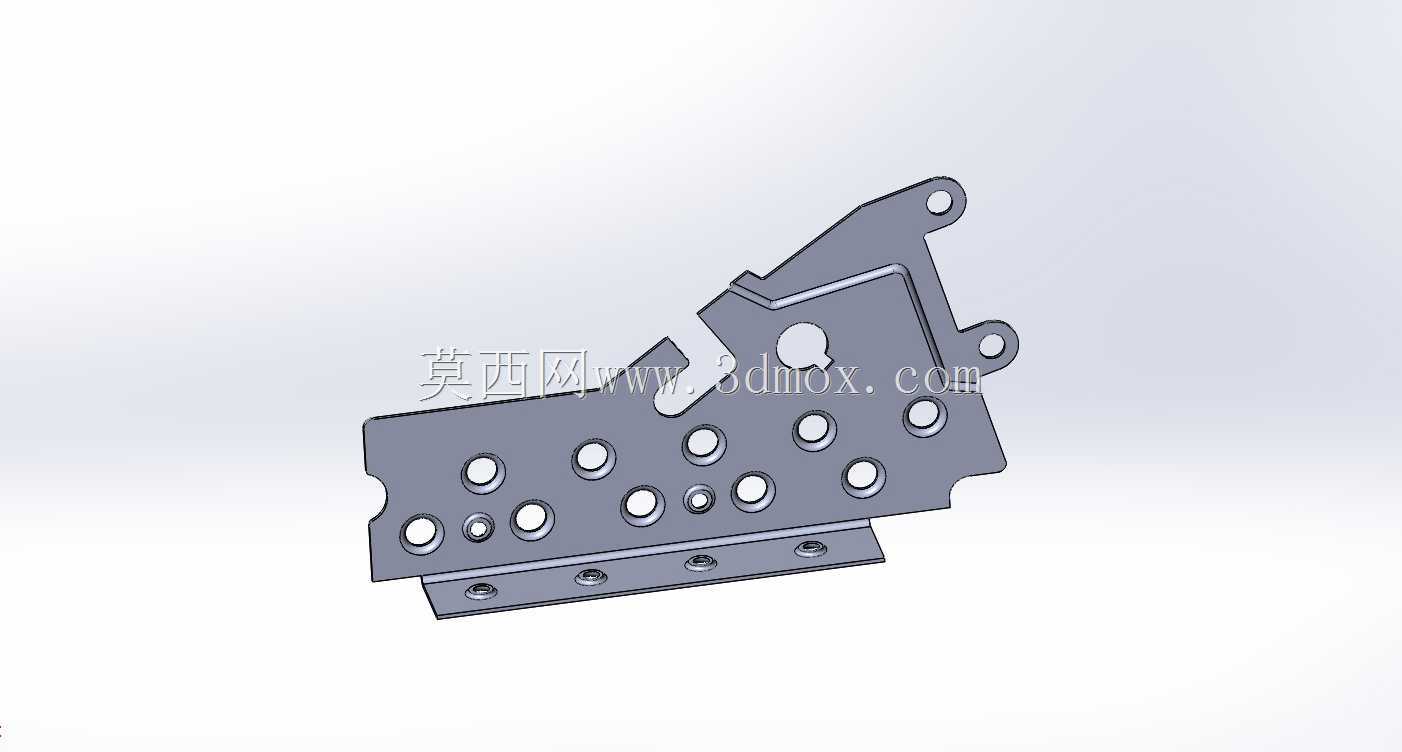

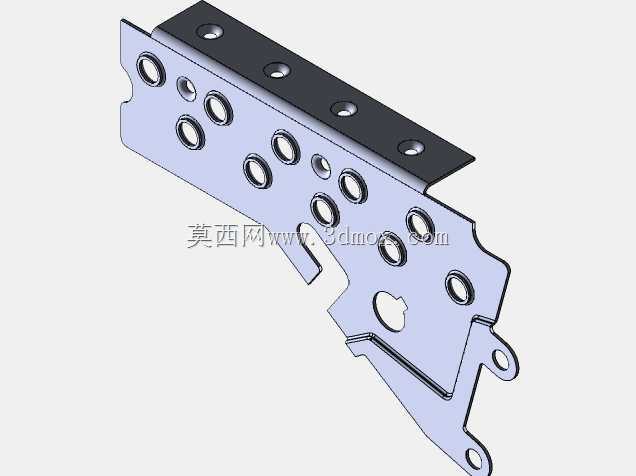

　　在暖通空调设备的内部结构装配环节，这类金属薄板冲压件是承担内部组件定位、走线约束与结构补强的核心基础零件，区别于厚重的铸造结构支撑件，薄板类冲压件依托0.8-1.5mm厚度的冷轧基材，在保证结构强度满足装配要求的前提下，能最大限度压缩整机内部占用空间，适配家用壁挂式空调、柜式空调内机紧凑的腔体布局。从实际装配场景来看，该零件通常布置在空调内机蒸发器侧方与电控盒的衔接区域，板体上分布的不同孔径圆孔，分别对应冷媒管固定卡扣的安装位、温度传感器走线的穿线孔、电控组件接线端子的避让位，边缘的异形缺口则是为了避让蒸发器的翅片边与冷凝水导流槽，避免装配过程中出现结构干涉，同时板体上方延伸的带孔折边，

　　通过三颗自攻螺丝即可与空调内机的塑料骨架完成固定，安装后板体平面度公差控制在0.2mm以内，不会因为长期受设备运行振动影响出现固定位松脱。设计这类薄板件时，首先要匹配空调内机的整体装配边界，零件整体轮廓的最大长宽尺寸控制在120mm*65mm范围内，折边高度为8mm，所有安装孔的中心距公差严格控制在±0.1mm，保证与配套塑料骨架上的定位柱完全契合，避免装配时出现孔位错位需要二次扩孔的问题。板体上的孔位排布并非均匀设置，而是根据内部组件的实际安装位置逐一匹配：靠近折边一侧的四个等距小孔是主固定孔，孔径3.2mm适配常用的自攻螺丝规格；板体中部的大尺寸圆孔是走线避让孔，孔径从5mm到12mm不等，

　　分别对应不同线径的传感器线束与电源线束，孔边缘做了0.3mm的圆角翻边处理，避免薄板的锐边割破线束绝缘层造成安全隐患；板体下方的异形凸耳带小孔结构，是专门为接地端子预留的固定位，保证设备金属结构件可靠接地，满足家电安全规范要求。从冲压工艺实现角度来看，该零件采用单工序级进模冲压成型，先完成板材的落料，再依次完成冲孔、折边、倒角工序，所有外露边缘都做了去毛刺处理，表面采用电镀锌钝化处理，能适应空调内部高湿度的工作环境，长期使用不会出现锈蚀掉屑的问题，避免锈蚀碎屑落到蒸发器翅片上影响换热效率，或是落到电控板上造成电路短路。在实际设备运行过程中，该薄板件除了承担组件固定的作用，还能在一定程度上阻隔蒸发器侧的冷量直接传递到电控盒区域，

　　减少电控盒内部出现凝露的概率，板体上预留的多个备用安装孔，也能适配同系列不同配置机型的组件安装需求，不用针对每款机型重新开模，有效降低了整机的零部件开模成本与物料管理成本。设计过程中需要特别注意折边处的应力释放，折边位置预留了微小的工艺缺口，避免冲压折边时出现板材撕裂的问题，同时板体上的大孔径开孔之间的连接筋宽度不小于4mm，保证板体整体的结构刚性，在安装螺丝紧固时不会出现板体变形翘曲的问题。这类薄板件虽然单个零件的结构不复杂，但作为空调内部装配的衔接零件，其孔位精度、边缘处理质量、表面防腐性能都会直接影响整机的装配效率与长期运行可靠性，建模过程中需要严格匹配相邻装配零件的轮廓尺寸，逐一核对每个孔位的功能与对应装配零件的尺寸要求，不能随意调整孔位位置或是更改孔径大小，否则会直接导致生产线装配停滞。
