阿托尼拉多工位刚性定位固定工装结构

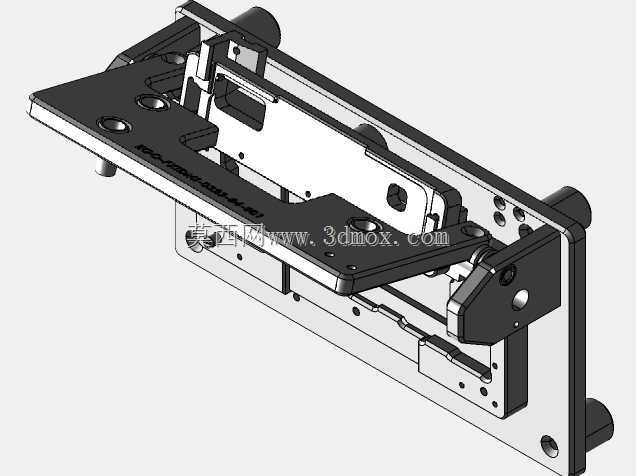

　　这套固定装置的结构设计，核心围绕机床加工工位的工件刚性装夹需求展开，在CA6140车床配套的机加工序场景里，主要承担异形工件的多自由度约束作用，避免切削过程中工件出现窜动、振颤导致的形位公差超差。从结构布局来看，装置采用分体式叠层安装基体，底部为带定位销孔的安装底板，可直接通过内六角螺栓固定在机床工作台的T型槽上，底板上的定位销孔按照标准工作台槽距设计，安装时无需额外配做定位孔，能快速完成装置在机床上的定位找正，安装边界预留了足够的扳手操作空间，紧固螺栓时不会与周边结构产生干涉。上层的夹紧模块采用多触点定位设计，针对被加工工件的异形轮廓设置了三个固定支撑点和两个浮动压紧点，固定支撑点经过淬火处理，表面硬度达到HRC55以上，

　　长期承受夹紧力和切削振动也不会出现凹陷变形，浮动压紧点配备了碟形弹簧补偿结构，即使工件表面存在微小的铸造或锻造公差，也能保证每个压紧点都均匀受力，不会出现单点过压导致的工件变形，或是虚压导致的装夹失效。装置侧面设置的快速锁紧手柄，采用偏心轮锁紧结构，操作时只需扳动手柄90度即可完成工件的夹紧与松开，相比传统的螺栓压紧方式，单工件装夹时间可缩短60%以上，适合小批量多品种的机加工生产场景。在结构设计过程中，特意对夹紧力的传递路径做了优化，所有夹紧力的作用线都落在底部支撑点的支撑范围内，避免装夹时工件受到额外的弯矩作用，对于薄壁类工件的装夹，这种力系设计能有效减少装夹变形，保证加工后的尺寸精度。装置的滑动配合面都设计了防尘结构，

　　配合间隙控制在0.02mm以内，既能保证活动压块的顺畅滑动，又能阻挡切削过程中产生的铁屑、切削液进入配合间隙，长期使用也不会出现卡滞问题。考虑到机床加工时的切削液冲刷，装置所有外露的金属表面都做了发黑防锈处理，紧固件全部采用不锈钢材质，避免长期在潮湿切削液环境下出现锈蚀，影响装置的操作手感和定位精度。在安装尺寸的匹配上，装置的总高度控制在120mm以内，不会超出CA6140车床的加工行程范围，横向和纵向的安装孔位都预留了±10mm的调节余量，可适配不同尺寸规格的同类工件装夹，无需重新制作整套工装，只需要更换对应的定位垫块即可完成快速换型。装置上还设计了专门的排屑斜面，加工过程中产生的铁屑会顺着斜面自然滑落，不会堆积在定位基准面上，

　　每次装夹前只需要简单吹扫即可保证定位面清洁，减少铁屑垫在定位面下导致的装夹误差。从实际使用场景来看，这套固定装置不仅可用于车床加工工序的工件装夹，也可适配铣床、钻床等通用设备的同类型工件装夹需求，结构上的模块化设计让维护更换十分便捷，易损的压紧头、支撑钉都采用标准件设计，出现磨损后可直接快速更换，不需要对整套工装进行返修。在设计初期就充分考虑了操作的人机工程性，锁紧手柄的操作高度距离工作台面80mm，操作人员站在机床操作位即可轻松完成装夹操作，不需要过度俯身或是伸手探入机床内部，降低操作过程中的安全风险。整个装置的结构没有冗余的设计，所有部件都承担对应的功能，没有多余的装饰性结构，完全围绕机加工装夹的实际需求做设计，刚性、精度、操作便捷性都经过实际加工场景的验证，能满足中等切削负荷下的工件装夹精度要求。
