生产线物料转运承载框架结构

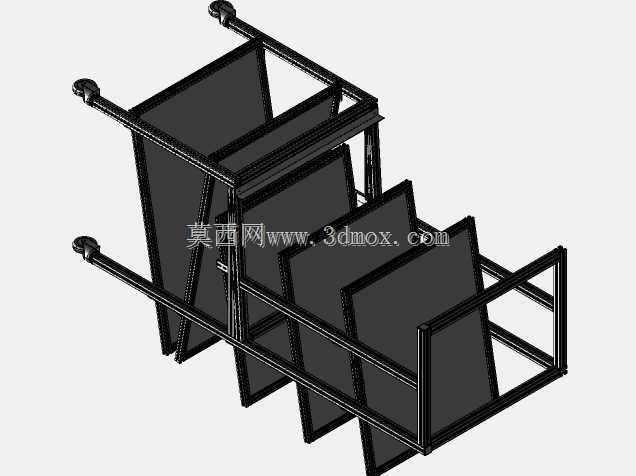

　　在离散制造生产线的工位间物料流转环节，这类框架式承载结构主要承担工序间板状、框状工件的临时承载与短距离转运功能，适配电子组装、钣金加工、板式家具生产等多类需要工位间传递规整工件的生产场景，区别于通用平板工作台，其结构设计完全围绕特定工件的形态与流转逻辑展开。从实际使用场景来看，这类结构常布置在生产线的工序衔接段，比如钣金喷涂工序的上下料端、PCB板组装线的检测工位旁，操作人员可将完成上一道工序的工件直接插入框架的分层隔档内，待隔档装载到额定容量后，通过框架端部的握持结构将整架工件推送至下一道工序，避免单件搬运带来的效率损耗与工件磕碰风险。结构的功能特性完全匹配工位周转的实际需求，框架主体采用矩形管材拼接成型，

　　所有拼接节点采用满焊处理，保证反复推拉、装载过程中结构不会出现开焊变形；分层隔档采用等间距排布设计，隔档间距根据常转运工件的厚度预留3-5mm的操作间隙，既避免间隙过大导致工件放置倾斜，也防止间隙过小造成取放工件时的卡滞；框架底部未设置脚轮，适配生产线旁固定工位的临时承载需求，放置时直接与地面接触，避免脚轮带来的滑动移位问题，若需适配长距离转运场景，也可在底部预留脚轮安装位，现场根据需求加装对应规格的脚轮即可。设计思路上完全遵循实用优先的工程逻辑，没有多余的装饰性结构，所有杆件的排布都围绕两个核心目标：一是保证足够的承载刚度，避免装载工件后框架出现侧向变形，因此在框架的侧向、背部都设置了交叉加强杆件，形成稳定的桁架受力结构，

　　经测算单隔档可承载15kg以内的板状工件，整架额定承载可达120kg，完全满足常规工位周转的负载需求；二是优化工件取放的操作便利性，框架的正面完全开放，没有设置遮挡杆件，操作人员从正面即可完成所有工件的取放动作，不需要侧身或者挪动框架位置，端部的握持杆件采用圆管弯折成型，握持位置距离地面高度设置为900mm，匹配成年操作人员站立操作的舒适握持高度，推拉时不需要弯腰或者抬臂，降低长时间操作的疲劳感。外形尺寸与安装边界方面，这类框架的整体宽度设置为850mm，适配生产线旁常规的工位预留通道宽度，不会占用过多的通道空间导致人员通行受阻；整体高度设置为1100mm，最高一层隔档的高度为1000mm，

　　操作人员站立时不需要抬臂过高即可取放最上层的工件；深度设置为650mm，适配常规尺寸的板状工件放置，工件放入后不会超出框架背部的杆件，避免推送过程中工件背部与其他设备发生磕碰；框架放置时不需要额外的地脚固定，直接放置在平整的水泥地面或者环氧地坪上即可，四个底部接触点采用磨平处理，保证框架放置后不会出现晃动，所有杆件的端部都做了倒角去毛刺处理，避免操作人员推拉或者取放工件时被尖锐边角划伤。在实际生产应用中，这类框架结构还可根据转运工件的具体形态调整隔档的间距与数量，比如转运尺寸较小的工件时可加密隔档提升装载量，转运尺寸较大的工件时可拆除部分隔档形成大尺寸承载空间，框架主体的管材规格统一采用20402mm的矩形管，备件替换时不需要额外定制特殊规格的型材，现场维护十分便捷，焊接完成后整体做喷塑处理，适应车间内多粉尘、少量油污的使用环境，表面不会轻易出现锈蚀掉漆的问题，长期使用后仅需擦拭表面即可保持整洁，不需要频繁做表面维护。
