电机驱动式斯特林动力装置结构模型

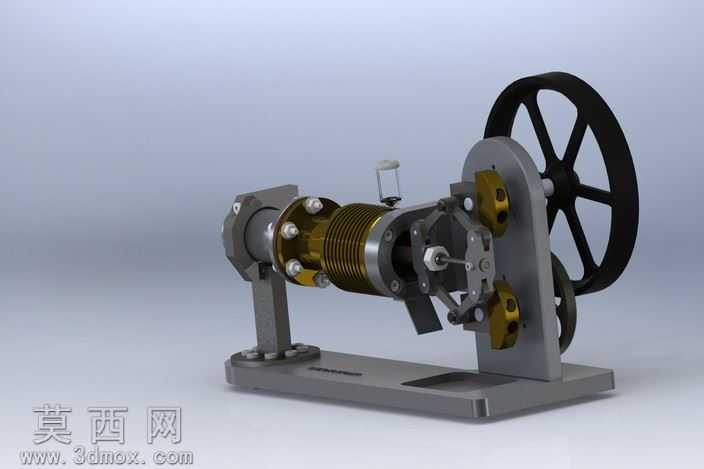

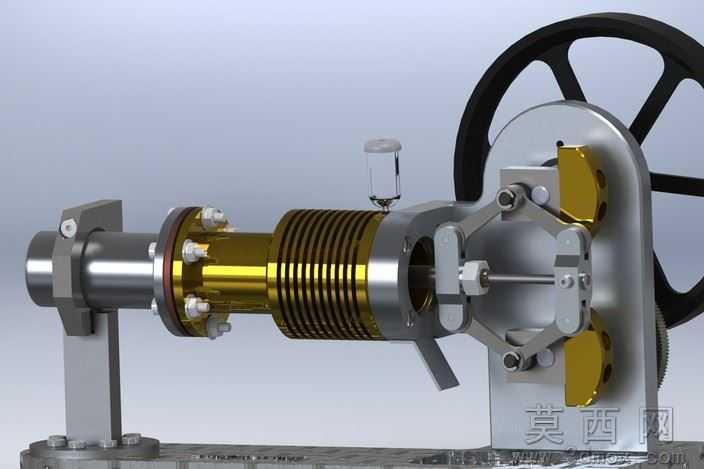

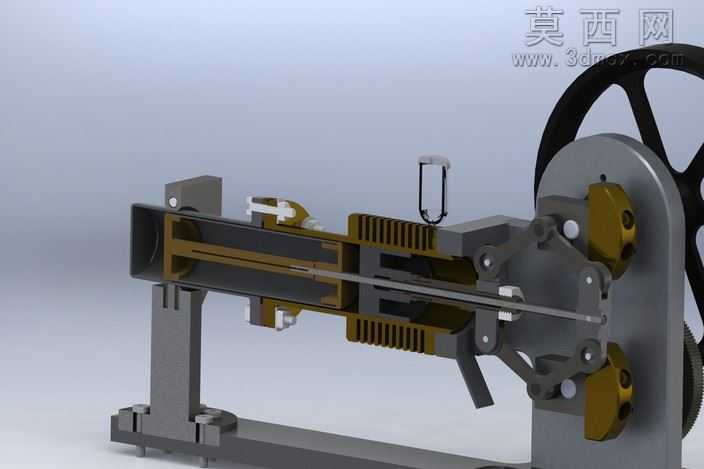

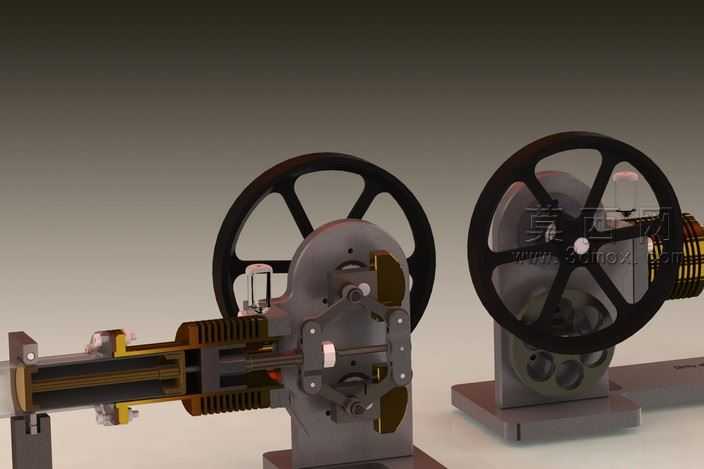

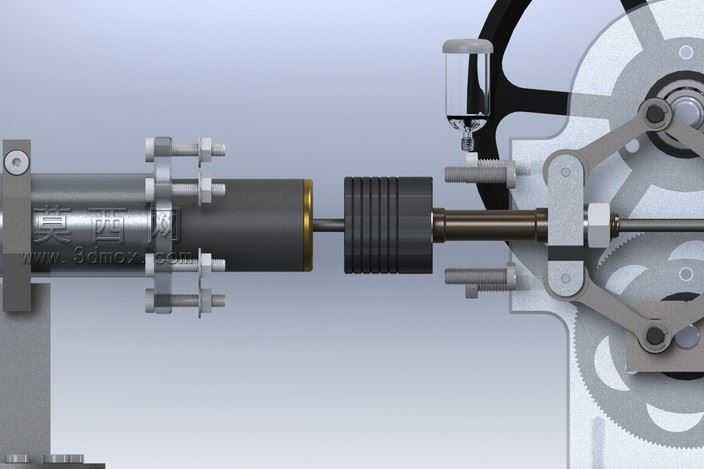

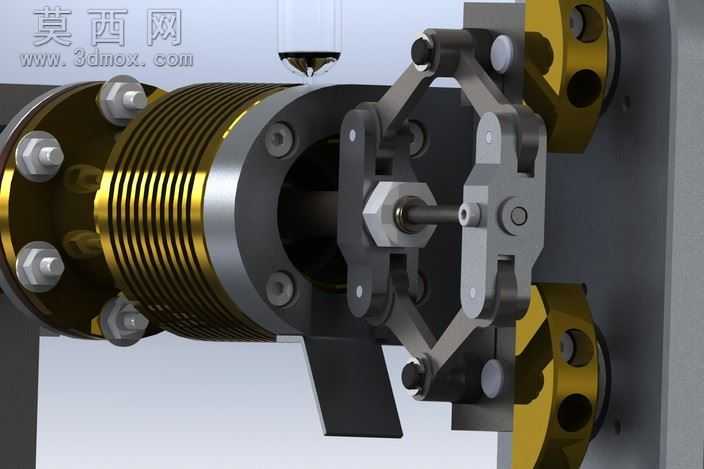

本模型为电机驱动形式的斯特林动力装置三维建模成果，建模过程中严格遵循斯特林循环的工作原理进行结构还原，对各功能部件的尺寸比例、装配关系进行了精准复刻。模型整体采用同轴式布局，从左至右依次设置动力输出端座、换热腔体、动力转换机构与惯性飞轮，各部件的连接定位完全符合实际机械装配的公差配合要求。建模阶段对金属材质的表现进行了分层处理，换热段的散热鳍片采用阵列特征完成建模，还原了细密的环形散热结构，表面赋予黄铜金属材质，通过调整材质的反射率与粗糙度参数，呈现出金属加工后的细腻光泽；动力转换腔体与支架采用铝合金材质设定，表面做哑光金属处理，凸显机加工零件的平整质感；飞轮部分采用黑色哑光工程塑料与金属轮毂结合的材质设定，还原大尺寸惯性轮的厚重质感。结构设计上，完整还原了斯特林装置的核心传动逻辑，曲柄连杆机构的各铰接点均设置了符合运动逻辑的装配约束，可直观展示活塞往复运动转换为飞轮旋转运动的全过程；换热腔体部分的密封结构、连接螺栓均做了细节建模，螺栓的六角头、螺纹段特征清晰，支架的安装固定孔、定位凸台也完全还原，兼顾了外观展示与结构原理演示的双重需求。渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，突出金属部件的轮廓反光与结构层次感，辅助光源补光消除暗部死黑，让内部的连杆、铰接结构细节清晰可见，整体渲染效果既还原了金属机械的精密质感，也清晰呈现了装置的整体布局与各部件的位置关系，可用于斯特林发动机原理演示、动力机械结构教学等场景。
