机床用集成式水冷换热组件结构设计

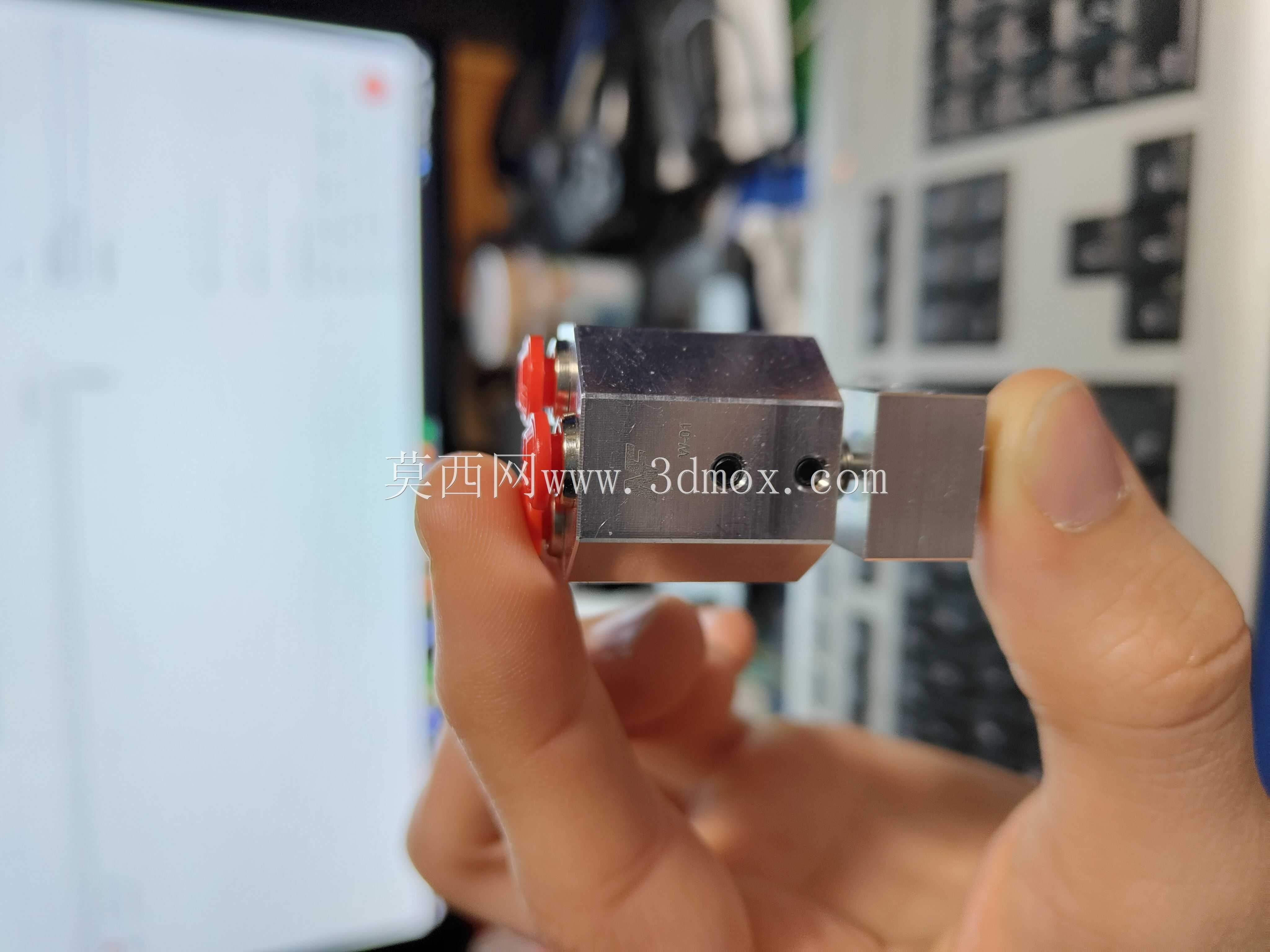

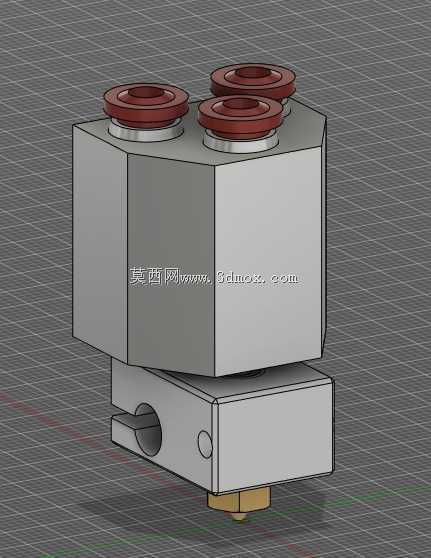

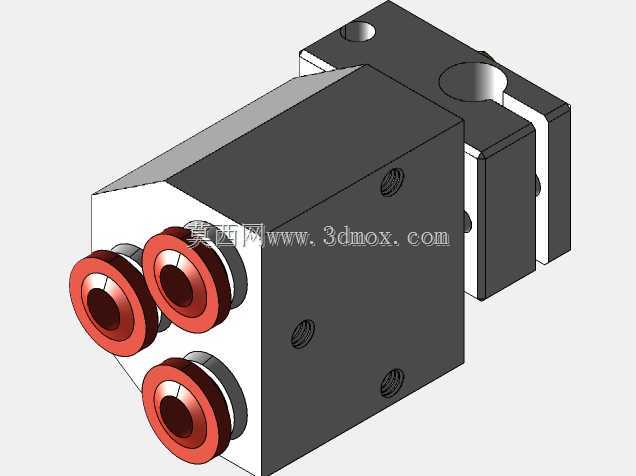

　　在精密机床加工的温控回路里，这类集成式水冷换热组件是直接对接主轴、切削刀具座等发热核心部位的关键流体部件，区别于分散式的管路接头搭配独立换热块的方案，它把多通路的流体分配、换热腔体、安装定位结构整合在同一个主体块上，能大幅压缩温控回路在机床主轴附近的占用空间，避免零散管路在高速加工区域因为振动出现的松脱、渗漏问题。从结构布局来看，主体采用六面切削成型的金属块作为换热基体，顶部预留三个带密封台阶的管路接口，接口处的环形凸台是专门适配快插式水冷接头的定位结构，安装时只需把对应规格的软管推入接口，靠内部的卡簧和密封圈就能完成密封固定，不需要额外缠绕生料带或者涂抹密封胶，日常维护更换管路的效率比传统螺纹接头提升不少。

　　下部的凸台结构是安装定位基准，侧面预留的横向销孔用来穿装固定销，能把整个组件牢牢锁定在机床发热部件的安装面上，底部伸出的黄铜材质接头是回路的排液或者测温探头安装位，黄铜的导热性优于主体的铝合金材质，在这里安装温度传感器能更精准地采集回路出口的冷却液温度，给温控系统提供准确的反馈信号。设计这类组件的时候，首先要核算内部流道的通径匹配性，三个顶部接口分别对应不同的冷却回路分支，内部流道采用等阻设计，避免某一个分支流量过大、其他分支流量不足导致的局部冷却不均问题，流道的转角处全部做圆弧过渡处理，减少冷却液在腔体内部的紊流和压损，保证冷却液在额定泵压下能达到设计要求的流速，带走足够的热量。安装边界方面，主体的六方外形是特意做的防呆设计，

　　安装时不需要额外做角度对位，只要把底部定位凸台卡入安装座的凹槽，穿入固定销就能完成定位，整体高度控制在紧凑范围内，不会和周边的刀具换刀路径、主轴进给行程产生干涉，侧面的平面可以直接贴附在发热部件的安装面上，接触面积经过研磨处理，平面度控制在合理范围内，减少接触热阻，提升热交换效率。在实际加工场景里，这类组件常配套在高速精雕机、数控车床的主轴冷却回路中，也可以用在焊接设备的焊枪温控、3D打印喷头的冷却回路里，不同场景下只需要调整内部流道的孔径和接口的通径，就能匹配不同流量、不同压力的冷却系统需求。做三维建模的时候，要重点关注接口处的密封槽尺寸公差，密封槽的深度、宽度如果偏差过大，会导致密封圈压缩量不足出现渗漏，

　　或者压缩量过大加速密封圈老化；定位销孔的位置度公差需要严格控制，否则安装时会出现卡滞，无法贴合安装面；底部黄铜接头和主体的连接采用过盈配合加密封胶的结构，建模时要预留合理的过盈量，避免装配时出现主体开裂或者接头松动的问题。另外，主体的边角处全部做了倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，在机床长期振动的工况下，不会因为边角的应力集中点出现基体开裂的问题。顶部三个接口的高度保持一致，方便管路排布时做等长管路设计，减少不同回路之间的流阻差，保证各个冷却点位的冷却效率一致，避免因为冷却不均导致的主轴热变形，影响加工精度。
