三角加强型立式安装连接支座结构

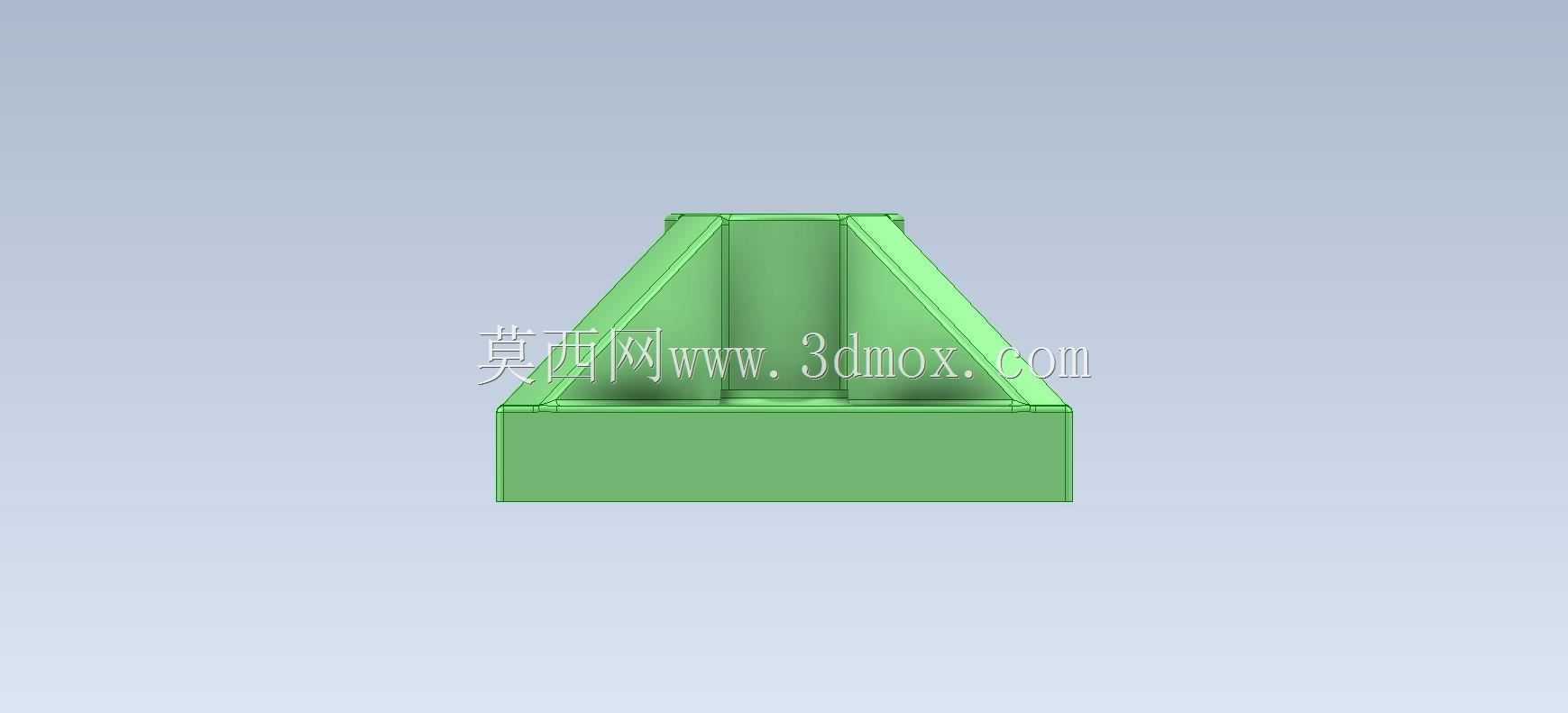

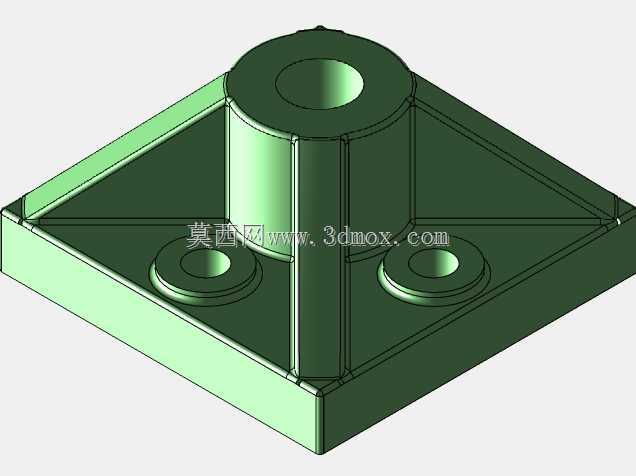

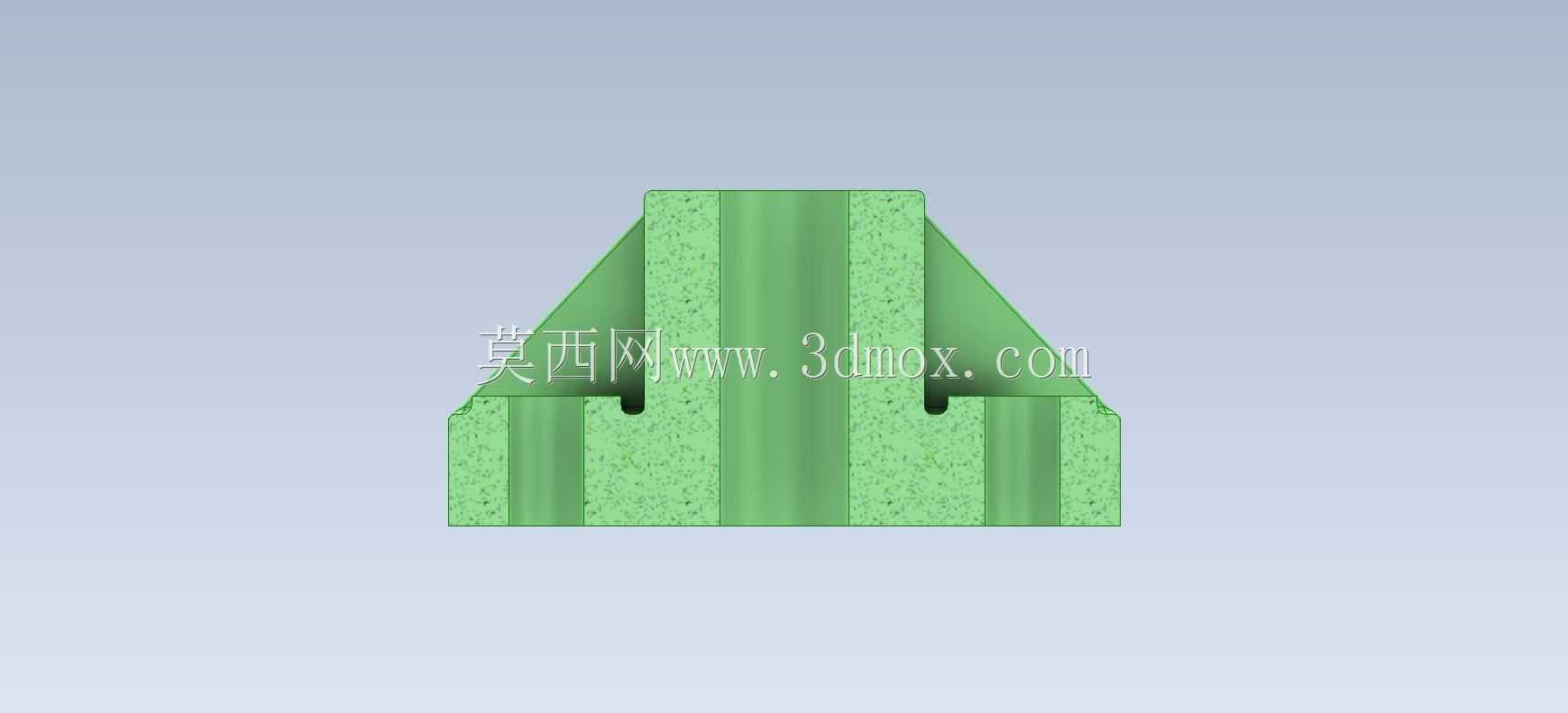

　　这类三角加强型立式安装支座，在中小型自动化设备的机架辅件安装、工装夹具的定位模块搭建场景中应用十分广泛，日常做设备改造、非标机构设计时，经常会用到这类结构来实现立式部件与安装基面的刚性连接。从结构功能来看，支座底部为正方形安装基面，三个安装孔呈三角分布在基面的三个角位，这种孔位排布相比四角对称排布，在安装空间受限的场景下适配性更强，既能保证安装后的连接强度，也能避开基面下方的走线槽、加强筋等干涉结构，安装时不需要额外在基面上加工避让位，能减少现场安装的二次加工工作量。中间的立式凸台设置有贯穿的中心通孔，主要用于穿装固定螺杆或者定位销，实现上方待固定部件的同轴定位，凸台两侧的三角加强筋从底部基面一直延伸到凸台顶端，

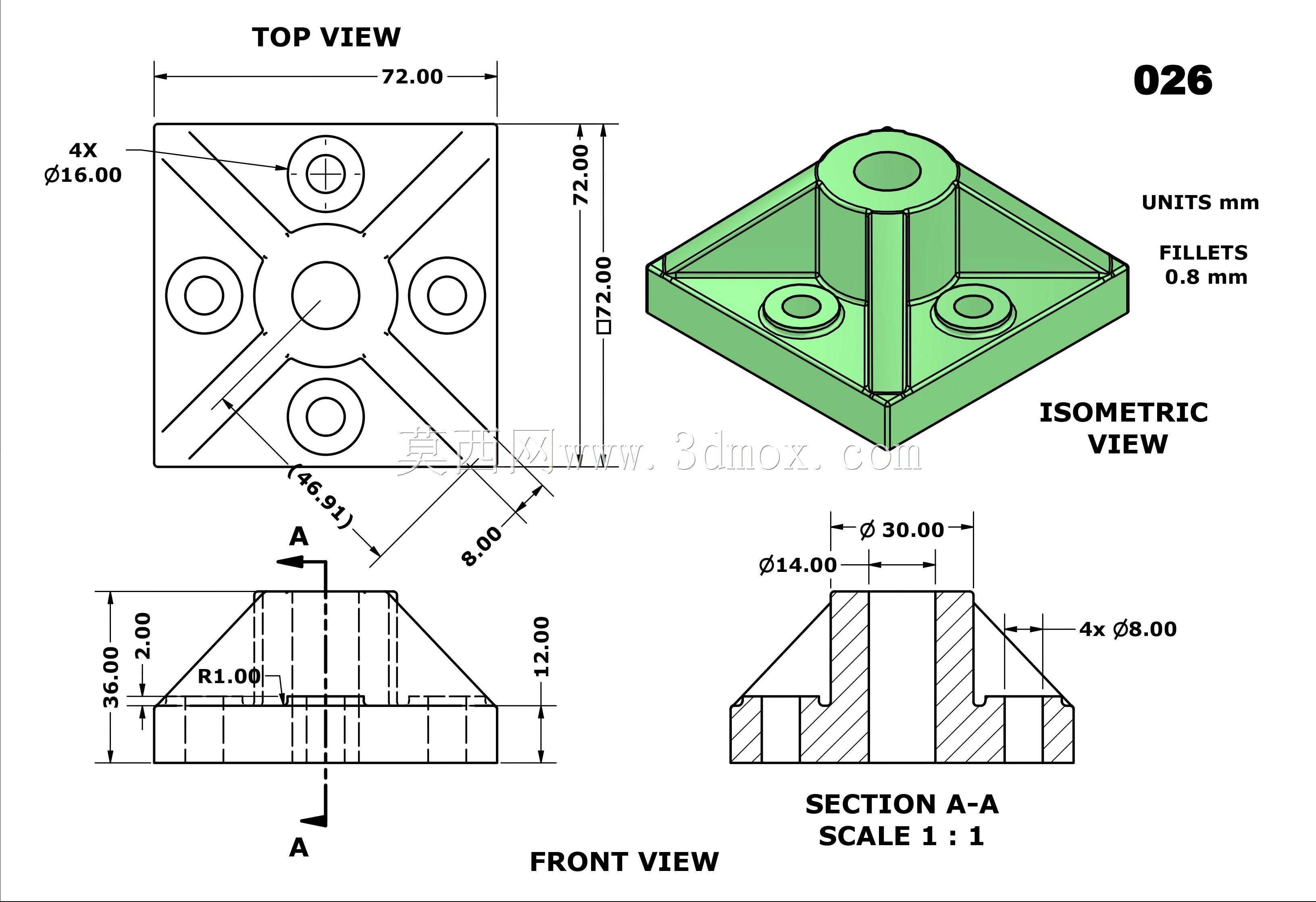

　　筋板厚度与凸台壁厚保持一致，这种等壁厚设计在注塑或者3D打印加工时，能避免因壁厚差导致的缩痕、应力集中问题，同时筋板的三角结构能有效抵消立式部件受侧向力时产生的弯矩，避免凸台根部因长期受交变载荷出现断裂问题。做这个结构的建模设计时，首先要确定安装边界：底部正方形基面的边长要匹配常用的40mm、50mm规格铝型材的安装面尺寸，保证支座可以直接固定在标准铝型材搭建的机架上，不需要额外加装转接板；三个安装孔的孔径要适配M4、M5规格的内六角螺丝，孔位沉头深度要保证螺丝安装后头部不高出基面，避免上方安装部件时出现间隙。中心通孔的内径要根据常用的定位销、螺杆直径做系列化预留，凸台的高度要根据待安装部件的安装面高度来设定，

　　保证安装后部件的定位面与基面保持足够的垂直精度。建模过程中要注意所有转角位置都做R0.5-R1mm的圆角过渡，尤其是筋板与基面、筋板与凸台的连接位置，圆角过渡能大幅降低应力集中系数，提升零件的抗疲劳强度，同时在加工时也能减少刀具的接刀痕迹，提升零件的外观一致性。实际选型使用时，要先核算支座承受的载荷：如果是用来安装小型传感器、导向轴支座这类轻载部件，采用PLA材质3D打印即可满足使用需求；如果是用来安装气缸、直线导轨这类受侧向力较大的部件，建议采用铝合金机加工或者尼龙玻纤注塑的材质，保证结构的刚性。安装时要先将支座通过三个角位的螺丝固定在基面上，打表检测中心凸台的端面跳动与径向跳动，保证垂直度误差在0.02mm以内，

　　再将上方部件通过中心孔定位后锁紧，避免因安装偏差导致部件运行时出现卡滞、磨损加剧的问题。这类支座相比一体式的立式安装座，重量更轻，材料利用率更高，在批量应用时能有效降低设备的整体制造成本，同时三角加强的结构在同等重量下，刚性比无筋的实心结构提升40%以上，非常适合在轻量化要求较高的自动化设备、教学实训装置中使用。
