这款T型梁板载电子组件的结构设计,核心围绕小体积射频测试类硬件的集成安装需求展开,最初的设计出发点是解决桌面级短距无线信号调试场景下,硬件零散摆放、接线杂乱、接口易松动的实际问题,常见的应用场景覆盖实验室射频性能初测、小型无线节点功能验证、学生电子竞赛作品载板搭建等领域,不需要额外设计复杂的固定支架,依靠T型梁自身的结构形态就能实现平稳放置,同时预留足够的接线操作空间。

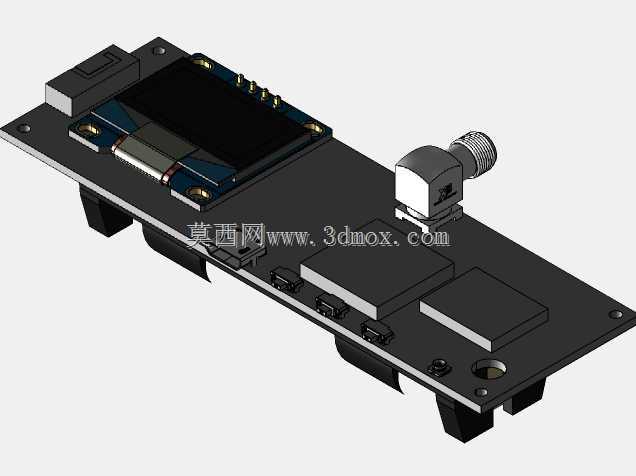

从实际功能布局来看,载板上集成了0.96英寸OLED显示模组,采用卧贴式安装方式,屏幕下方预留了FPC排线的弯折避让空间,避免排线长期受挤压出现接触不良的问题;射频接头采用侧出式SMA接口设计,接口位置突出载板边缘3mm,既方便连接射频测试线,又不会因为接头突出过多导致整体摆放时出现重心偏移;板载的三个按键沿载板长边依次排布,按键帽高出载板表面2mm,手指按压时不会和板上其他元件产生干涉,每个按键旁都预留了丝印标识的位置,方便后期功能标注。
设计过程中首先确定的是T型梁的基础轮廓,载板总长度控制在120mm,宽边最大宽度45mm,窄边宽度25mm,整体厚度1.6mm,采用常规FR-4板材的厚度参数,四个角位置设计了直径3.2mm的安装孔,孔位距离板边均为5mm,既可以配合铜柱实现多层载板的堆叠安装,也能通过M3螺丝直接固定在设备外壳的安装柱上;载板底部设计了四个高度8mm的支撑脚,支撑脚采用卡扣式结构和载板连接,不需要额外打胶或者螺丝固定,支撑脚的接触位置做了防滑纹理处理,放置在光滑的实验台面上不会出现滑动,同时支撑脚抬高载板后,底部预留的空间可以走飞线或者粘贴泡棉胶,进一步提升固定的稳定性。
元件布局阶段特意将发热较大的电源管理芯片放置在载板宽边的中心位置,芯片下方预留了散热焊盘,对应的载板底部没有布置其他元件,避免热量堆积影响周边射频元件的工作稳定性;射频模块的放置位置远离板上的DC-DC电路,两者之间预留了5mm的隔离距离,减少开关电源产生的电磁干扰对射频信号接收灵敏度的影响;存储芯片和主控芯片采用相邻排布的方式,两者之间的走线长度控制在15mm以内,减少高速信号传输过程中的信号反射问题。
安装边界的考量上,载板上方最高的元件是侧出的SMA射频接头,总高度15mm,屏幕部分的高度为12mm,所有元件的高度都控制在15mm以内,如果后期需要设计配套外壳,外壳的内部净空高度只需要做到18mm就能完全容纳所有元件,不需要针对单个元件做额外的避让凸台;载板的侧边接口位置,除了射频接头之外,预留了一个Type-C供电接口的位置,接口中心距离载板底部10mm,和常规外壳的开口位置匹配,不需要调整接口位置就能适配通用的外壳开孔模具。
结构细节上,载板上每个贴片元件的焊盘旁都预留了测试点,方便生产过程中的ICT测试,不需要扎元件引脚就能完成电压、信号的测量;屏幕的固定位置除了焊盘之外,设计了两个直径1mm的定位孔,可以穿过塑料定位柱进一步固定屏幕,避免设备跌落时屏幕出现移位;射频接头的固定焊盘做了加大处理,同时在接头和载板接触的位置设计了接地过孔阵列,提升接头的接地性能,减少信号传输过程中的损耗。
实际使用过程中,这款T型梁板载组件不需要额外的辅助固定结构,直接放置在桌面就能完成大部分的测试工作,如果需要集成到小型设备内部,只需要通过四个角的安装孔就能快速固定,不需要额外设计转接板;T型的结构形态让载板的重心落在宽边区域,即使插上较重的射频测试线,也不会出现载板翘起的问题,操作按键时整个载板保持平稳,不会出现晃动。
