水平轴风力发电整机结构三维设计

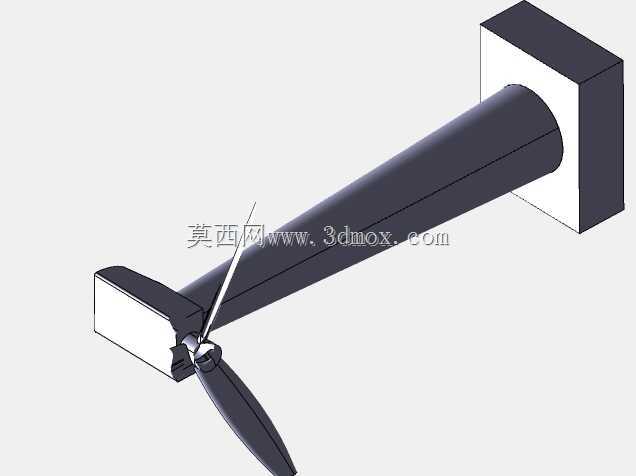

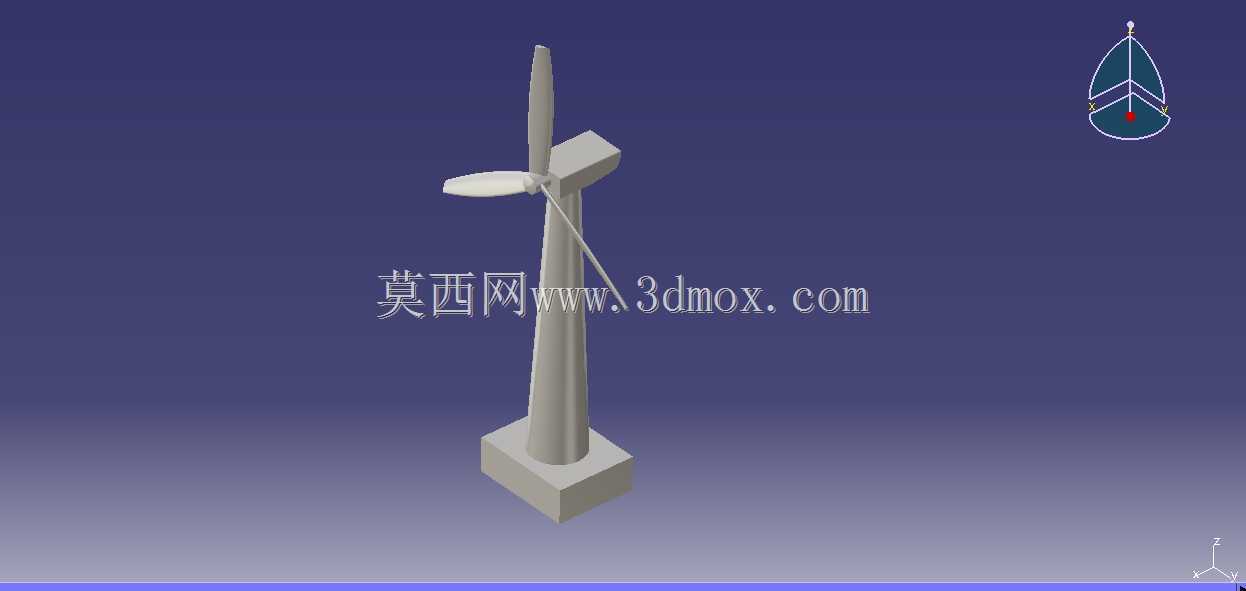

　　本次呈现的水平轴风力发电设备三维结构，完整覆盖了从基础承载到风能捕获、能量转换的全链路机械结构，可直接用于新能源装备结构教学、风场前期选型适配、同类型设备改型设计的参考基准。从实际工程落地的场景来看，这类小型风电设备主要适配分布式离网供电场景，包括偏远牧区住户供电、海岛小型基站备用电源、山区森林防火监测点供电、野外作业临时营地供电等场景，不需要依托大电网主干线路即可完成独立供电，对场地平整度要求较低，基础施工量远小于兆瓦级大型风电机组。

　　从结构设计逻辑来看，模型采用了经典的三叶片水平轴布局，这种布局经过行业长期验证，风能捕获效率比双叶片方案高8%左右，运行过程中叶轮转动的动平衡表现更稳定，塔筒承受的交变载荷波动幅度更小，能有效降低长期运行过程中塔筒连接螺栓的疲劳失效风险。叶片部分采用了翼型渐变设计，从叶根到叶尖的弦长逐步收窄，扭转角随半径增大逐步调整，保证不同半径位置的翼型都能处于合理的攻角区间，避免低风速下叶尖部位出现气流分离失速，同时降低高风速下叶片的气动噪声。轮毂采用了紧凑型铸造结构设计，三个叶片安装法兰呈120度均匀分布，法兰面预留了标准的螺栓连接孔位，可匹配不同规格的叶片变桨轴承安装，轮毂与主轴的连接采用锥面配合加平键的传动形式，既可以传递大扭矩，也能方便后期维护时的拆装作业。

　　塔筒部分采用了等截面锥形立柱结构，底部通过方形法兰与混凝土基础连接，法兰面预留了均匀分布的地脚螺栓孔，可根据不同场地的地质条件调整螺栓埋深，塔筒内部预留了线缆走线空间与爬梯安装位置，满足后期运维人员登顶检修的空间需求。机舱部分采用了流线型外罩设计，可降低风阻对整机的侧向载荷，机舱内部预留了增速齿轮箱、发电机、偏航系统的安装空间，偏航轴承的安装面与塔筒顶部法兰完全匹配，可实现机舱360度旋转对风，保证叶轮始终处于迎风面，最大化风能利用效率。

　　从安装边界尺寸来看，该模型的叶轮直径与塔筒高度比例控制在1:1.6的合理区间，这个比例既可以避免叶片转动时叶尖与塔筒发生干涉，也能保证叶轮处于地面风切变层以上的稳定风速区间，减少近地面湍流对叶片的冲击。基础承台的尺寸设计充分考虑了整机的抗倾覆要求，在12级极端风速下，基础的抗倾覆安全系数可达到1.8以上，满足大部分内陆与沿海区域的小型风场建设规范要求。

　　在功能特性上，该结构预留了变桨系统与刹车系统的安装接口，当风速超过设备额定切出风速时，可通过叶片变桨调整攻角降低风能捕获效率，配合主轴机械刹车实现整机停机保护，避免超速运行导致的结构损坏。所有连接部位的螺栓规格都按照机械设计标准做了匹配，不同受力等级的连接位置采用对应性能等级的紧固件，比如叶片与轮毂的连接采用10.9级高强度螺栓，塔筒节段之间的连接采用8.8级螺栓，既保证连接强度，也能控制整体制造成本。

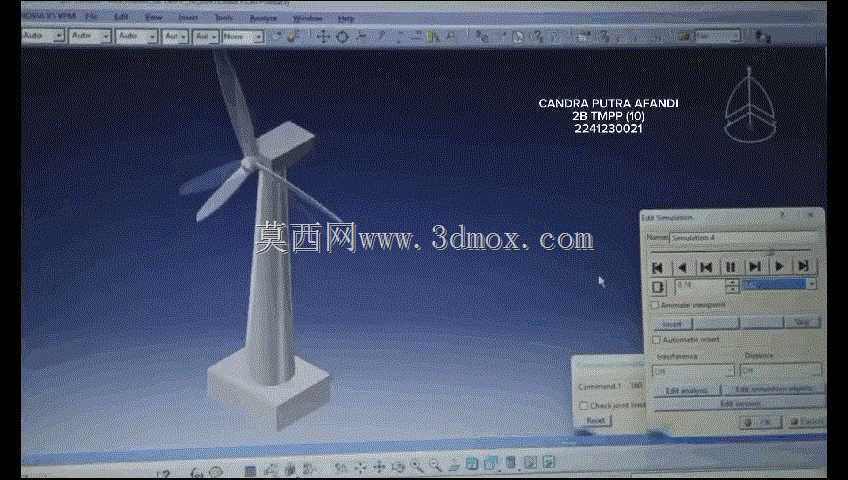

　　对于三维建模从业者来说，这个模型的结构拆分逻辑完全符合实际生产的装配流程，所有零件的配合面都做了公差预留，可直接导出工程图用于生产加工参考，也可以导入仿真软件做结构力学分析、气动性能仿真，验证不同风速下的结构应力分布与形变情况，为后续的结构优化提供基础模型支撑。在做同类型设备改型时，只需要调整叶片长度、塔筒高度等核心参数，即可快速衍生出不同功率等级的风电设备模型，大幅缩短前期设计的建模周期。
