班塔兰滚轮支撑导向组件结构设计

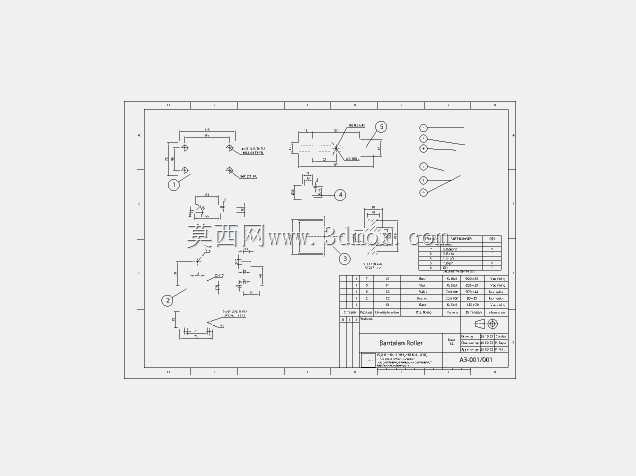

　　这套滚轮组件常配套在减压阀类流体控制设备的阀杆传动环节，也可移植到轻工输送线、小型工装的直线导向工位承担滚动支撑作用，核心作用是把滑动摩擦转化为滚动摩擦，降低运动副的磨损速率，同时保证运动轨迹的直线度偏差控制在允许范围内。整套组件拆分来看包含五个独立加工的零件，底座作为整个部件的安装基准，底面预留了对应安装孔位，可直接通过螺栓固定在设备基体上，安装时需要保证底座安装面的平面度误差不超过0.02mm，避免后续滚轮装配后出现偏载卡滞的问题。

　　支架是连接底座与滚轮的承载结构，采用铸铁材质铸造成型后再做机加工，两侧的同轴孔是加工核心工序，需要一次装夹完成镗削，保证孔位同轴度，避免滚轮轴装配后出现别劲现象，支架的壁厚经过载荷校核，能够承受额定径向载荷下的形变要求，长期运行不会出现支架变形导致的滚轮偏移。滚轮是直接接触运动部件的核心零件，采用不锈钢材质加工，外圆面做精磨处理，表面粗糙度控制在Ra0.8以内，既保证滚动时的顺滑度，也能适应潮湿、轻度腐蚀的工业工况，避免长期使用出现锈蚀卡滞。滚轮轴穿接在支架与滚轮之间，轴与滚轮内孔之间预留了合适的配合间隙，轴两端做轴向定位，防止运行过程中轴窜脱出，轴的材质选用调质处理的中碳钢，具备足够的抗剪切强度，能够承受交变载荷下的疲劳冲击。

　　整套结构的设计没有冗余零件，装配流程简单，所有配合面的公差都经过匹配校核，安装边界清晰，底座的安装孔距、整体的外形高度都适配常规减压阀的阀腔内部空间，不需要额外改动原有设备的基体结构就可以完成替换安装。在实际工况运行中，这套滚轮组件能够有效降低阀杆往复运动的阻力，提升阀门调节的响应灵敏度，同时减少阀杆与支撑部位的磨损，延长阀门整体的维护周期，在输送线配套场景下，也可以作为小型物料托盘的导向支撑轮，保证托盘移动过程的平稳性，不会出现跑偏卡滞的问题。

　　设计过程中针对不同工况的载荷需求，也预留了尺寸调整空间，可根据实际承载大小调整滚轮直径、支架壁厚参数，适配不同的应用场景，零件的加工工艺性良好，不需要特殊的加工设备就可以完成批量生产，装配时不需要专用工装，普通维修人员就可以完成更换操作。
