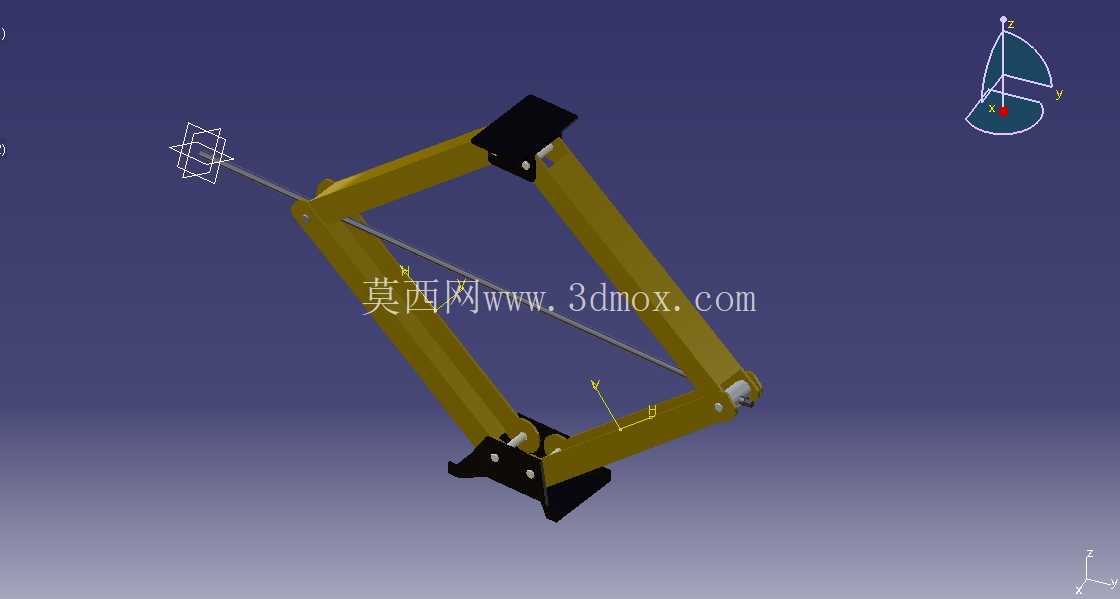

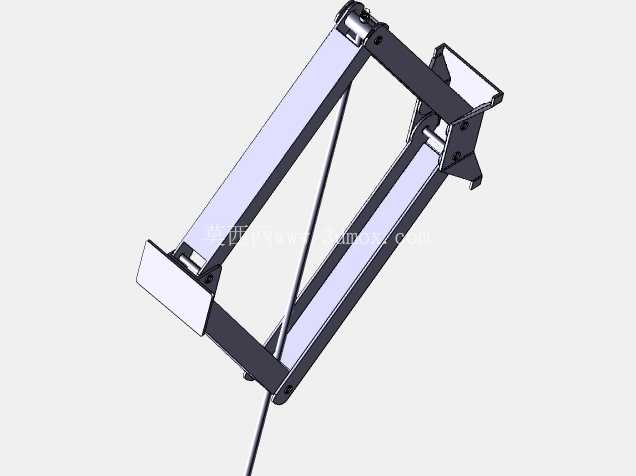

在车辆维保、小型设备安装、工位重载微调这类作业场景里,剪式顶升装置的应用覆盖度极高,不同于液压类顶升设备容易出现的油封泄漏、长期静置泄压问题,纯机械剪叉结构的顶升装置依靠刚性铰接副传递载荷,哪怕长时间处于支撑锁定状态,也不会出现载荷沉降的问题,对需要持续保持作业高度的场景适配性更强。这套剪叉顶升结构采用对称双剪臂布局,上下两端分别设置承载托板与底部支撑座,中间贯穿的调节螺杆作为动力输入部件,转动螺杆时,两侧剪臂的铰接点间距会同步变化,带动上下端的距离线性改变,实现顶升与回落动作,整个传动链没有易损的密封元件,日常维护仅需定期在铰接销轴处涂抹润滑脂即可,环境适应性远高于同载荷等级的液压顶升设备。从结构设计逻辑来看,这套剪叉结构的受力路径经过了明确优化,承载托板承受的垂直载荷会通过上端铰接点均匀分流到两根对称布置的剪臂上,每根剪臂承受的压向载荷仅为总载荷的一半,再通过剪臂中间的铰接销轴传递到下半段剪臂,最终全部载荷传导到底部支撑座的接触面上,整个受力过程中所有构件均承受轴向压应力与少量弯曲应力,没有额外的扭转载荷作用,能最大化利用型材的截面力学性能。

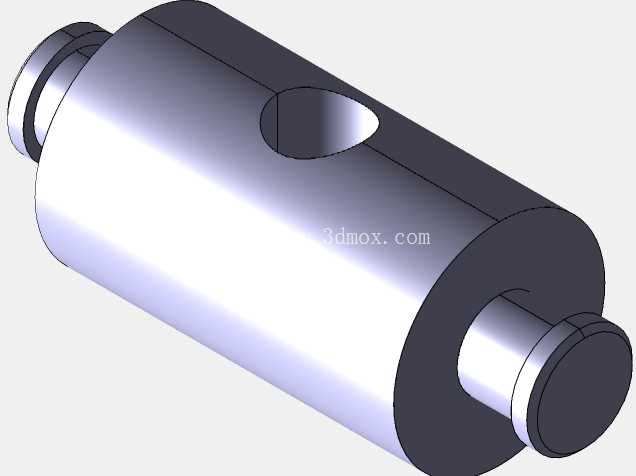

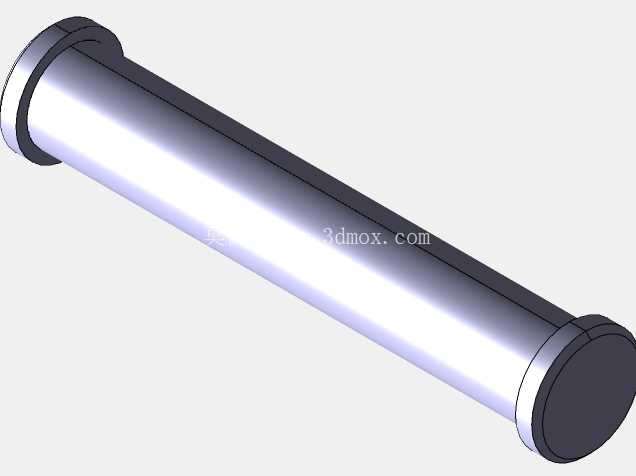

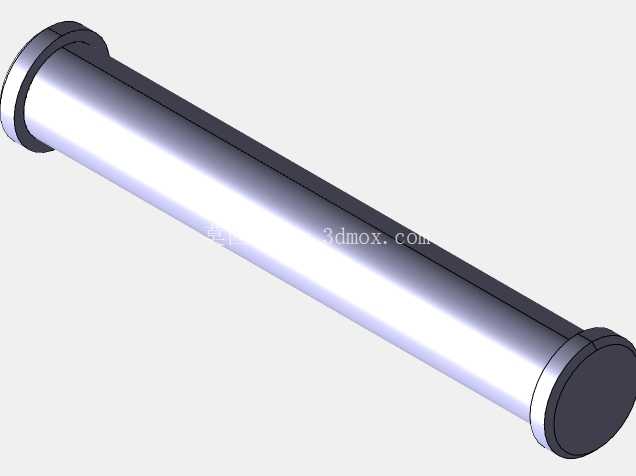

剪臂采用矩形截面的空心型材制作,在保证截面抗弯模量满足载荷要求的前提下,尽可能降低了结构自重,避免设备本身过重带来的搬运负担,上下端的铰接孔内都镶嵌了耐磨衬套,减少销轴转动时的磨损量,延长铰接副的使用寿命,衬套与销轴之间采用间隙配合,既能保证转动顺畅,又不会出现过大的旷量,避免顶升过程中出现侧向晃动。调节螺杆采用梯形螺纹传动,这种螺纹的自锁性能优异,当顶升作业到达指定高度后,哪怕没有额外的锁止机构,螺杆也不会在载荷作用下自行反转回落,从结构原理上杜绝了失稳坠落的风险,螺杆的一端设置了标准的方头接口,可以适配常规的棘轮扳手、套筒扳手进行操作,不需要配套专用的操作杆,现场作业时的工具适配性更强。

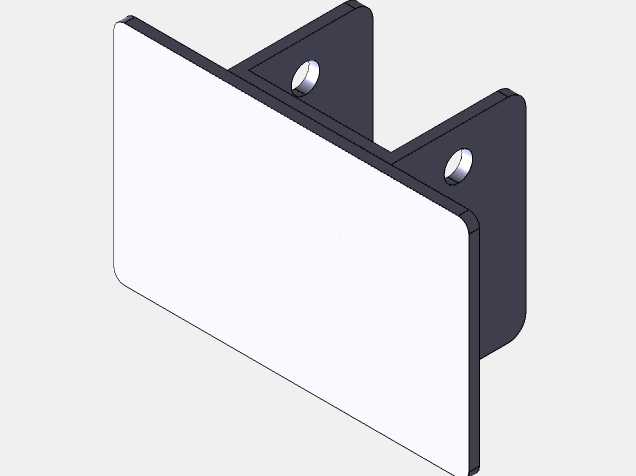

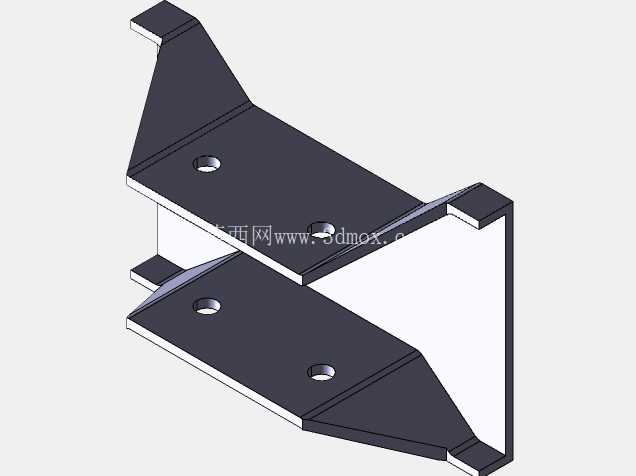

底部支撑座采用加宽的平底结构,与地面的接触面积经过核算,在额定载荷作用下,对地面的压强大大小于普通混凝土地面的承载阈值,不会出现地面压溃导致的设备倾斜问题,支撑座底部还预留了防滑齿的安装位置,可以根据作业地面的材质选配防滑垫或者齿形防滑结构,进一步提升支撑稳定性。上端的承载托板设置了内凹的定位槽,作业时可以将被支撑物件的加强筋或者定位边卡在槽内,避免顶升过程中被支撑物件出现侧向滑移,托板的边缘做了倒圆角处理,防止操作过程中尖锐边角划伤工件或者作业人员。
从安装边界尺寸来看,这套剪叉顶升结构在完全收拢状态下的整体高度较低,可以放入间隙很小的支撑空间内,比如家用轿车的底盘下方、小型设备的底座间隙里,不需要额外开挖作业坑或者垫高设备,完全伸出时的顶升高度可以覆盖常规维保作业的高度需求,整个结构的最大宽度控制在合理范围内,在狭小的作业空间内也能灵活放置,不会因为结构过宽无法伸入支撑点位。在实际选型应用时,需要根据作业所需的最大载荷匹配对应壁厚的剪臂型材与螺杆直径,这套结构的三维模型完整还原了所有铰接点的配合关系、螺杆与剪臂连接座的螺纹配合细节,在进行二次设计时,可以直接调整剪臂的长度、型材截面尺寸、螺杆直径来适配不同的载荷与行程需求,不需要重新搭建基础的剪叉运动机构,能大幅缩短结构设计的周期。建模过程中所有铰接副的转动自由度都按照实际装配关系做了约束,可以直接进行运动仿真,验证顶升全行程内的结构干涉情况,检查螺杆在整个行程范围内的行程余量,避免实际加工装配后出现行程不足或者构件干涉的问题,对于需要定制特殊规格剪式顶升装置的设计人员来说,这套基础结构可以直接作为设计蓝本,根据实际作业场景的需求调整局部细节即可投入生产。
