七米高度谷物斗式垂直输送设备结构

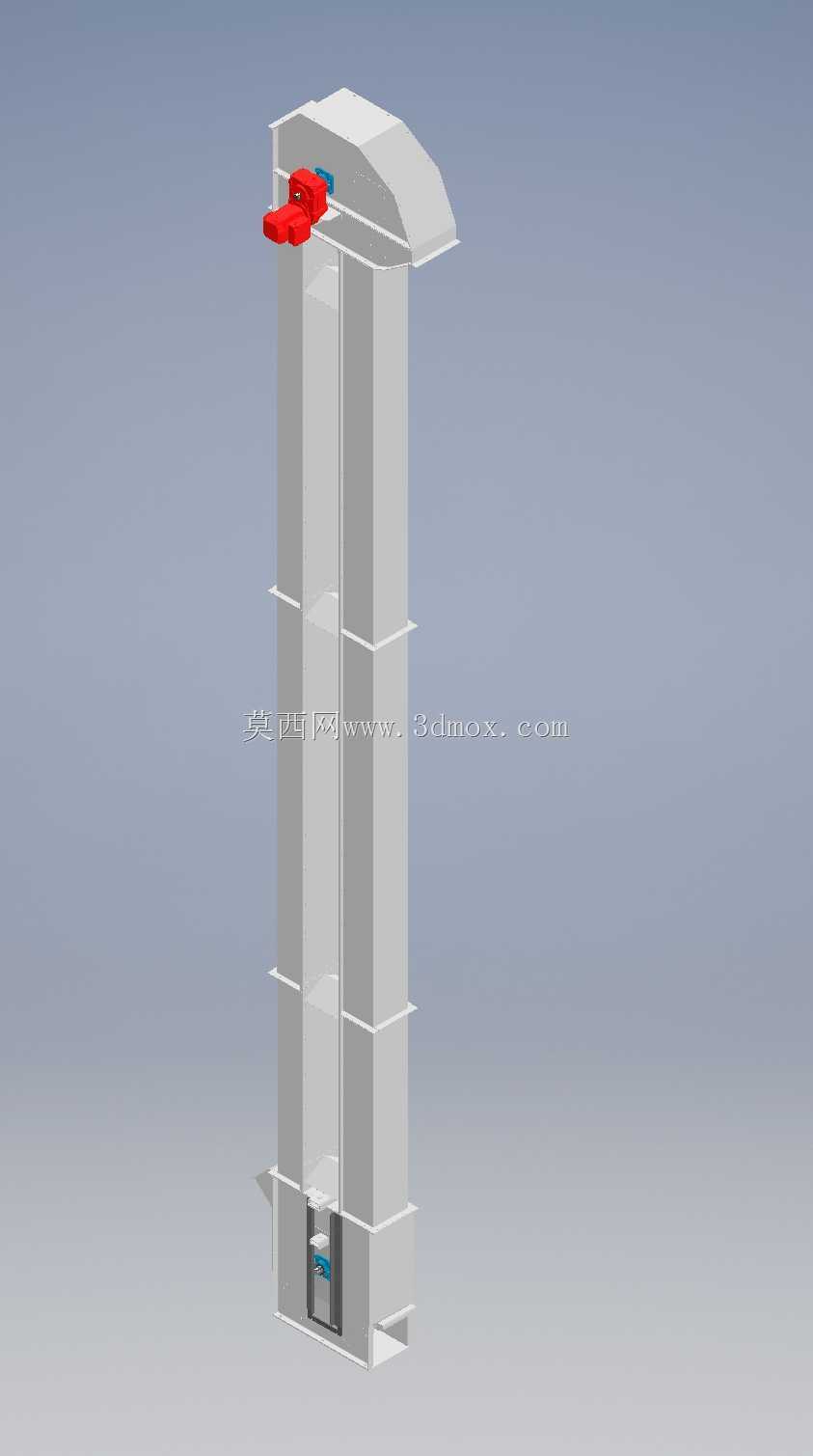

　　在粮食仓储、粮油加工、饲料生产这类散料处理场景里，垂直段的散粮转运一直是厂区布局里容易卡效率的环节——水平输送可以靠皮带、刮板机灵活铺线，但要把稻谷、小麦、玉米这类颗粒状谷物从地面投料口抬升到数米高的料仓、清理筛或者加工设备进料口，斗式提升机是兼顾占地、输送效率和破损率的成熟方案。这套七米提升高度的斗式结构，就是针对中小型粮站、小型饲料加工车间的垂直输送需求做的结构设计，整体布局紧凑，没有冗余的外伸结构，能在厂房立柱之间的狭窄间隙里完成安装，不需要额外做大面积的设备基础开挖。

　　从实际使用的工况出发，谷物输送和矿石、建材类的斗提设计逻辑有明显区别：首先要控制料斗接料、卸料过程里的籽粒破损，其次要避免机壳内部残留谷物导致的霉变生虫，最后还要考虑日常清理维护的便捷性。这套结构的机壳采用分段式折弯钢板拼接，每一段的法兰连接面都做了止口定位，安装时不需要反复调整同轴度，拼接后的内壁光滑无凸起，不会在转角位置积留散粮；头部的卸料段采用了离心式卸料的曲线设计，根据七米提升高度对应的料斗运行线速度，调整了头轮的直径和卸料口的导料板角度，能让料斗转过顶点时，斗内的谷物顺着抛物线轨迹准确落入出料溜管，不会出现回料——也就是谷物顺着机壳回落到尾轮底部的情况，回料不仅会浪费输送效率，反复被料斗刮蹭还会增加籽粒破碎率，长期积留还会堵在尾轮张紧段造成设备卡滞。

　　料斗的设计也匹配谷物的物理特性，采用了浅斗型的冲压结构，斗口的倾角比输送矿石的深斗更大，接料时能让谷物快速滑入斗内，不会在斗口堆料导致撒落；料斗和牵引带的固定采用了沉头螺栓，螺栓头完全埋入料斗的安装沉孔里，不会在运行时刮蹭机壳内壁，也不会勾住散落的粮粒造成夹带。尾轮部分采用了重锤式自动张紧结构，不需要操作人员定期停机调整牵引带的张紧度，能在牵引带出现轻微拉伸时自动补偿张紧力，避免料斗跑偏刮蹭机壳；尾轮的两侧还做了可拆卸的检修门，日常清理尾轮底部的积粮、检查料斗固定螺栓的松紧时，不需要拆开整段机壳，拆开侧门就能完成操作。

　　七米的提升高度是经过场景适配的，对应多数中小型粮食加工车间的一层到二层设备布局高度，设备的进料口距离地面高度刚好匹配人工倒料或者低位刮板输送机的出料高度，不需要额外做进料台架；头部的出料口可以根据现场安装方向调整左装或者右装，能适配不同方向的料仓进料口位置，不需要重新加工头部段的机壳结构。设备的整体外形截面尺寸控制得比较紧凑，安装时只需要在地面做四个预埋螺栓的固定点，头部位置和上层平台做简单的侧向支撑就能满足运行稳定性要求，不需要做复杂的承重钢架，对于厂房空间有限的小型加工点非常友好。

　　从结构设计的细节来看，这套模型还原了实际设备的安装边界：机壳的每一段连接法兰都预留了标准的螺栓孔位，牵引带的接头位置做了标注，头轮的轴伸端尺寸匹配常规的减速电机输出轴安装尺寸，选型时可以直接根据输送量匹配对应功率的减速电机，不需要再重新核对安装接口。另外，机壳的顶部还预留了除尘接口，可以对接厂区的除尘风网，避免卸料时的粉尘外溢，满足粮食加工车间的粉尘防爆要求；进料口的位置设置了可调的进料挡板，可以根据不同谷物的流动性调整进料的流量，避免进料过多导致料斗过载堵料。

　　很多初次做粮机设备选型的工程师容易忽略斗提的安装边界问题，比如机壳和墙面的检修距离、头轮部分的检修空间预留，这套结构在设计时就把检修门的开启角度、螺栓操作空间都做了预留，安装时只要保证机壳侧面距离墙面有不小于四十厘米的操作空间，就能满足日常维护的需求，不需要额外预留过大的设备间距，能帮用户最大化利用厂房的使用面积。料斗的运行速度也做了适配谷物输送的优化，不会因为速度过高导致料斗内的谷物被甩出，也不会因为速度过低影响输送效率，在常规的谷物容重下，每小时的输送量能满足小型加工线的产能需求，不会出现前段设备供料后段提升跟不上的瓶颈问题。
