Z型转斗式垂直物料输送提升结构

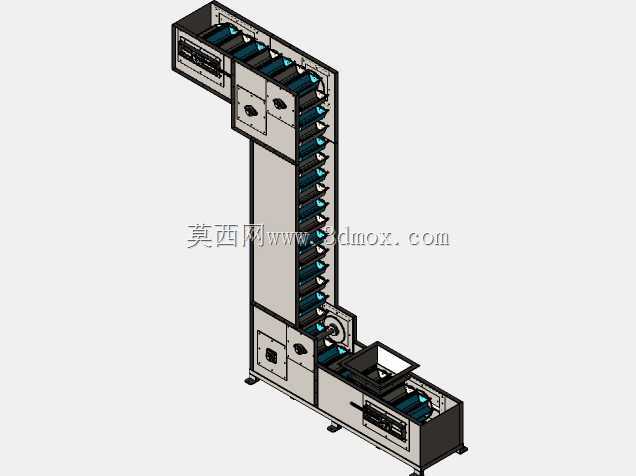

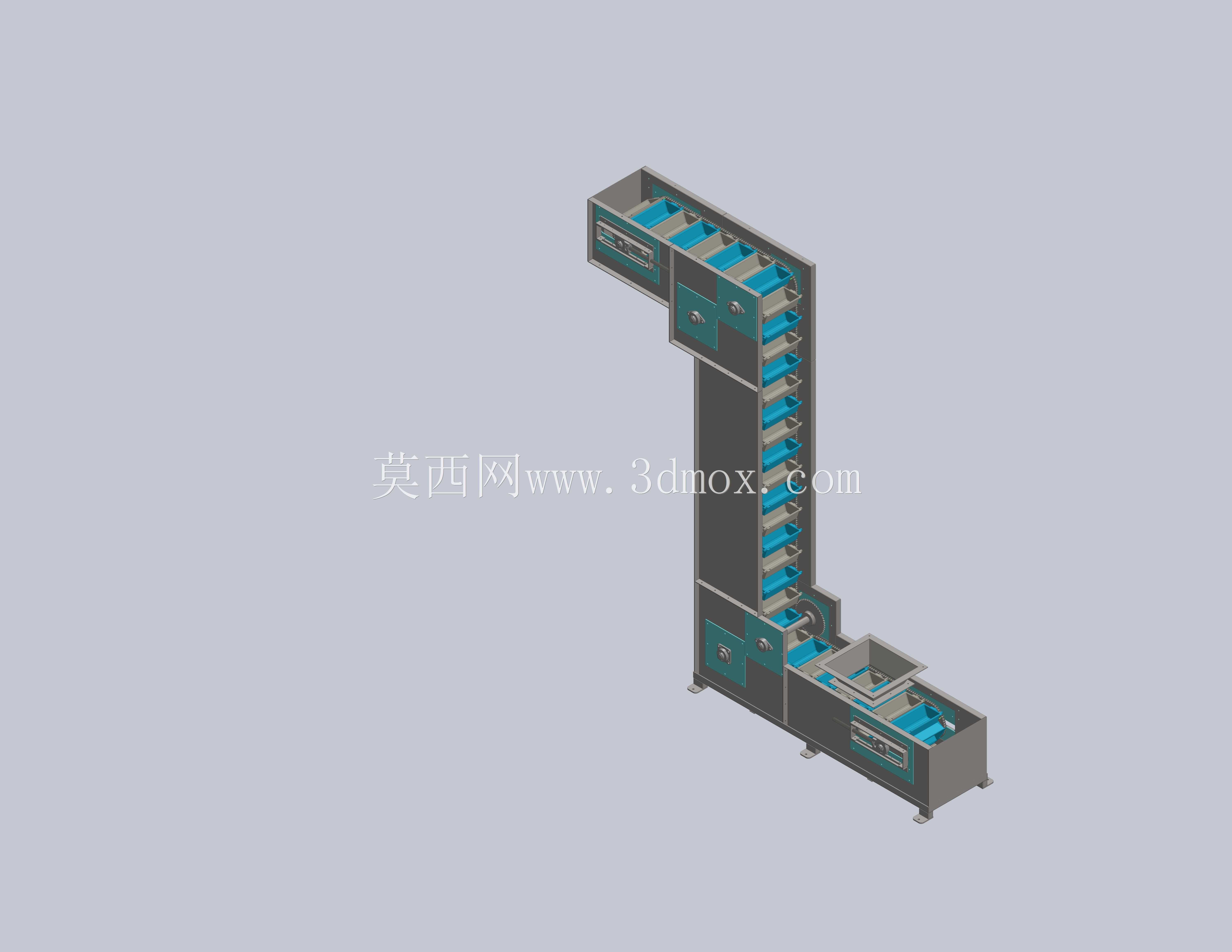

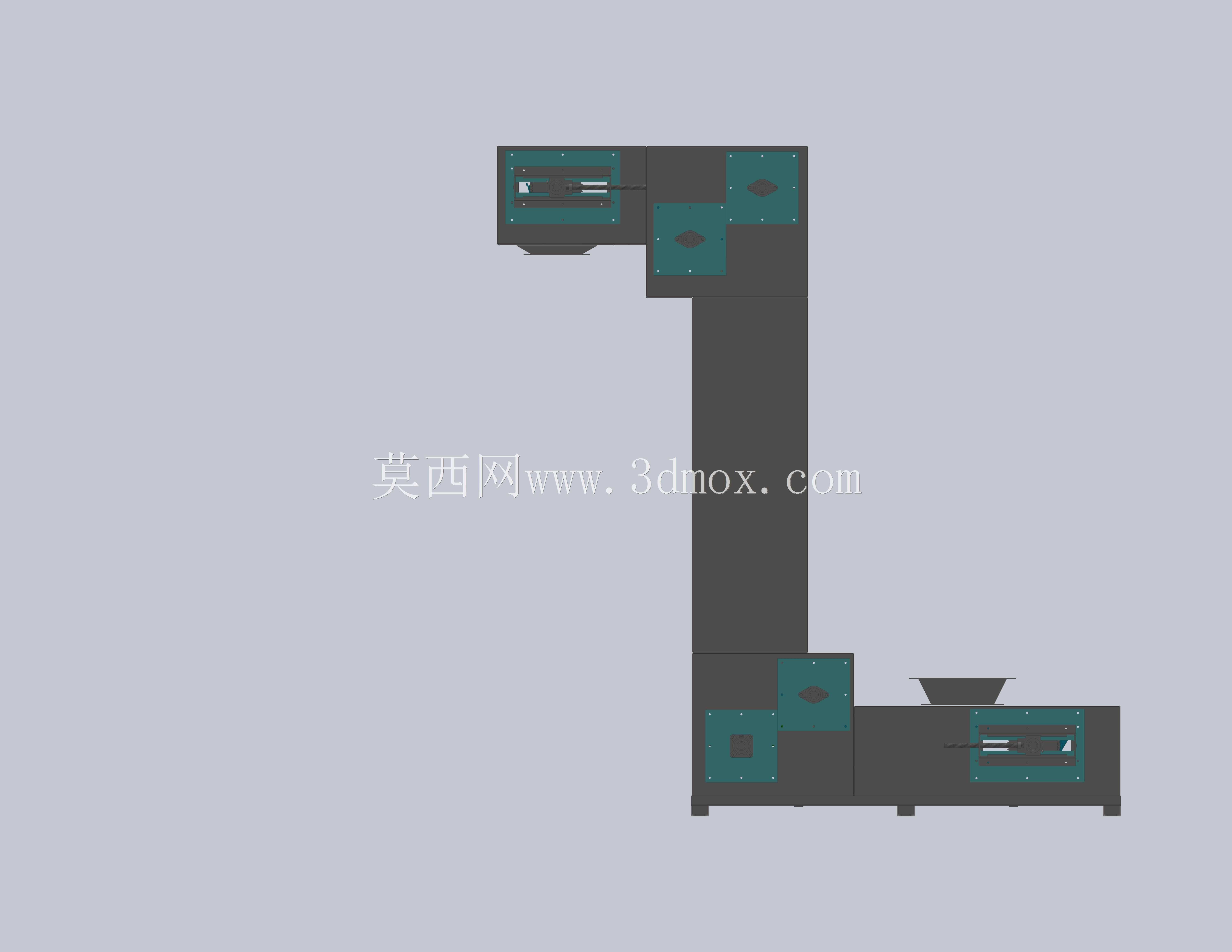

　　在食品加工、精细化工、包装产线的物料转运环节，多点进料多点出料的垂直输送需求一直是常规皮带输送机、螺旋上料机难以覆盖的场景——常规垂直提升设备要么只能实现单点进出料，要么在输送易碎颗粒、膨化物料时容易出现物料破碎、余料残留的问题，Z型斗式提升结构正是针对这类痛点设计的连续输送装备。这套结构采用Z型折返布局，下部水平段承接进料工位的来料，料斗在水平段完成接料后随链条沿垂直段向上运行，到达上部水平段后在对应出料工位完成翻转卸料，全程料斗运行平稳无剧烈抖动，能最大程度降低颗粒、片状易碎物料的输送破损率，同时避免输送过程中物料撒漏造成的车间环境污染与原料浪费。从结构设计逻辑来看，整套设备的承载核心是双侧套筒滚子链条，

　　料斗通过专用连接附件等距固定在链条上，驱动单元布置在设备上部转角位置，张紧机构设置在下部水平段尾端，这种布置方式能让链条始终保持合适的张紧度，避免运行过程中出现跳齿、料斗剐蹭机壳的问题。机壳采用分段式钣金折弯拼接结构，下部水平段预留敞口式进料接料区，可直接对接振动给料机、皮带输送机的出料端，无需额外设计转接料斗；垂直段机壳两侧设置透明观察窗，方便日常巡检时观察料斗运行状态、链条磨损情况，无需拆解机壳就能快速排查卡料、链条松动等常见故障；上部水平段可根据产线布局在不同位置开设出料口，每个出料口配套独立的翻板卸料导槽，能实现单台设备向多个不同高度的工位同时供料，大幅简化产线的物料输送布局，

　　减少多台输送设备串联带来的占地空间浪费与设备采购成本。在安装边界与尺寸适配方面，这套结构的水平段长度、垂直提升高度都可以根据实际车间工况做参数化调整，下部进料水平段的长度可根据前端给料设备的对接位置调整，常规适配长度在1米到3米区间，垂直段提升高度可覆盖2米到15米的常规产线上料需求，上部出料水平段的长度可根据出料工位的分布位置调整，满足不同间距的多点出料需求。设备的整机宽度控制在800毫米以内，安装时仅需在地面固定下部机架的四个安装地脚，垂直段无需额外做墙体附着固定，对车间层高、安装空间的要求较低，适合老旧车间改造、紧凑布局的新产线布设。料斗的容积可根据输送物料的容重、每小时输送量选择，常规配置的料斗单斗容积在1升到5升区间，

　　每小时输送量可覆盖1立方到20立方的常规输送需求，针对有卫生级要求的食品、医药行业场景，料斗可采用食品级聚丙烯材质或者304不锈钢材质，机壳内壁做圆弧过渡处理无清洁死角，能满足日常冲洗清洁的卫生要求；针对化工、建材类有耐磨要求的场景，料斗可采用耐磨碳钢材质，在料斗接料、卸料的易磨损位置堆焊耐磨层，延长易损件的更换周期。在运行特性上，整套结构的链条运行速度控制在0.2米每秒到0.5米每秒的低速区间，运行噪音低于65分贝，不会对车间作业环境造成噪音污染，驱动电机搭配减速一体机，传动效率高、运行功耗低，相比同输送能力的螺旋上料机可降低30%左右的运行能耗。设备的转角位置配套专用的导向轮组，能让链条在Z型折返位置平滑过渡，避免链条在转角处出现硬摩擦、异响，延长链条与料斗连接附件的使用寿命。日常维护方面，仅需定期检查链条张紧度、在链条铰接位置加注润滑脂、检查料斗固定螺栓是否松动即可，维护操作简单，无需专业技术人员就能完成常规保养工作，适合各类制造车间的长期连续运行使用。
