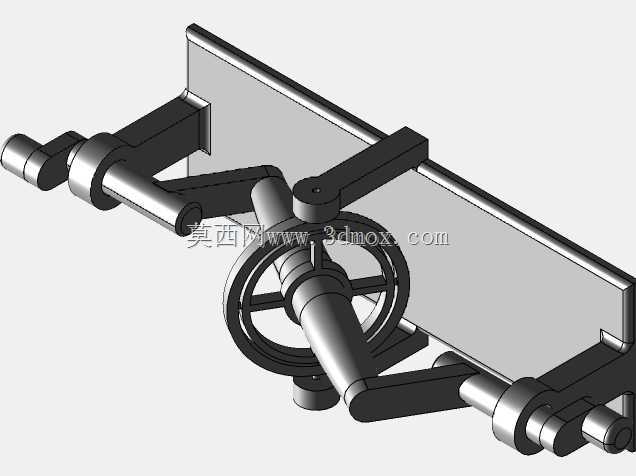

CA6140车床配套摆动圆盘盘带机构

　　这套摆动圆盘盘带机构是为CA6140普通车床配套设计的辅助传动执行部件，在实际车床加工场景中，主要承担周期性往复摆动的动力传递功能，适配车床加工过程中需要工位间歇切换、刀具周期性进给摆动、工件辅助拨送的加工工序，比如在车床进行小批量轴类零件的端面槽加工、径向分度钻孔工序时，该机构可替代人工手动拨转工位的操作，通过固定的摆动行程保证每次动作的位置一致性，降低人工操作的重复定位误差。

　　从实际功能特性来看，该机构通过偏心轮与连杆的配合实现动力转换，将车床主轴传递过来的连续旋转运动，转化为输出端摆臂的定角度往复摆动，摆动角度可通过调整偏心轮的偏心距进行适配，常规配置下摆动角度范围在15度到45度之间可调，能够覆盖多数车床辅助工序的动作行程需求。机构的支撑端采用双滑动轴承座结构，安装在车床床身侧面的预留安装平面上，输入轴通过联轴器与车床主轴箱的辅助输出轴连接，不需要额外配置独立动力源，直接复用车床自身的动力输出，减少额外的动力配置成本与安装空间占用。

　　设计过程中优先考虑了车床加工场景下的抗振性需求，所有连杆铰接位置均采用铜套滑动摩擦副，相比滚动轴承结构，铜套在车床持续切削产生的振动环境下具备更好的抗冲击能力，同时日常维护只需要定期加注润滑脂即可，不需要频繁更换轴承配件，适配机加工车间相对复杂的工况环境。机构的整体安装边界控制在长320mm、宽180mm、高160mm范围内，不会与车床原有的刀架、尾座、进给导轨等部件产生运动干涉，安装时只需要在床身侧面对应位置加工4个M12的螺纹安装孔即可完成固定，不需要对车床原有结构进行大规模改造，适配现有存量CA6140车床的升级加装需求。

　　外形结构上，机构的主体支撑板采用厚度12mm的Q235钢板焊接后时效处理，消除焊接应力避免长期使用过程中出现结构变形，输入轴与输出轴均采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗扭强度，偏心轮部分设置有刻度标识，调整偏心距时可直接通过刻度读取对应的摆动行程参数，不需要反复试机校准，降低现场调试的时间成本。在实际运行过程中，机构的摆动频率与车床主轴转速保持固定传动比，可根据加工工序的节拍需求，通过更换输入轴端的交换齿轮调整摆动频率，适配不同加工节拍的生产需求，比如在高速轻载的小零件加工工序中可提高摆动频率提升加工效率，在重载的粗加工工序中可降低摆动频率保证机构运行的稳定性。

　　考虑到机加工车间存在切削液飞溅、金属切屑散落的工况，机构的所有铰接位置都设置有防尘挡圈，能够阻挡切屑和切削液进入摩擦副内部，减少摩擦副的异常磨损，延长机构的整体使用寿命。输出端的摆臂预留有通用安装接口，可根据实际加工需求加装拨杆、定位挡块、辅助刀具夹座等不同的执行配件，不需要对机构主体结构进行二次修改，拓展了机构的适用场景，除了CA6140车床之外，也可适配其他型号普通车床、专用磨床的同类摆动传动需求，只需要对应调整安装孔位的尺寸即可完成适配。
