CA6140机床馈通接线固定结构

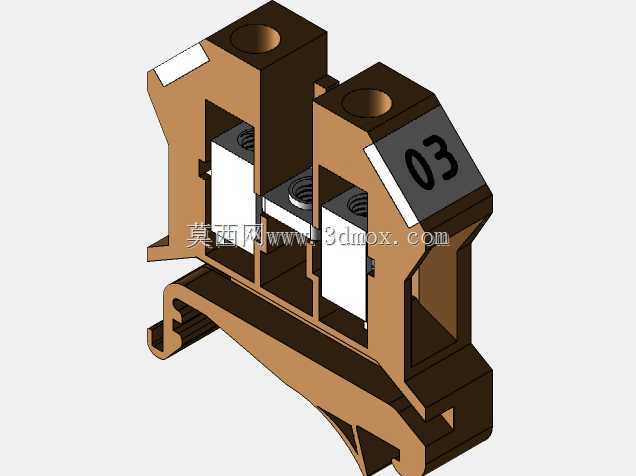

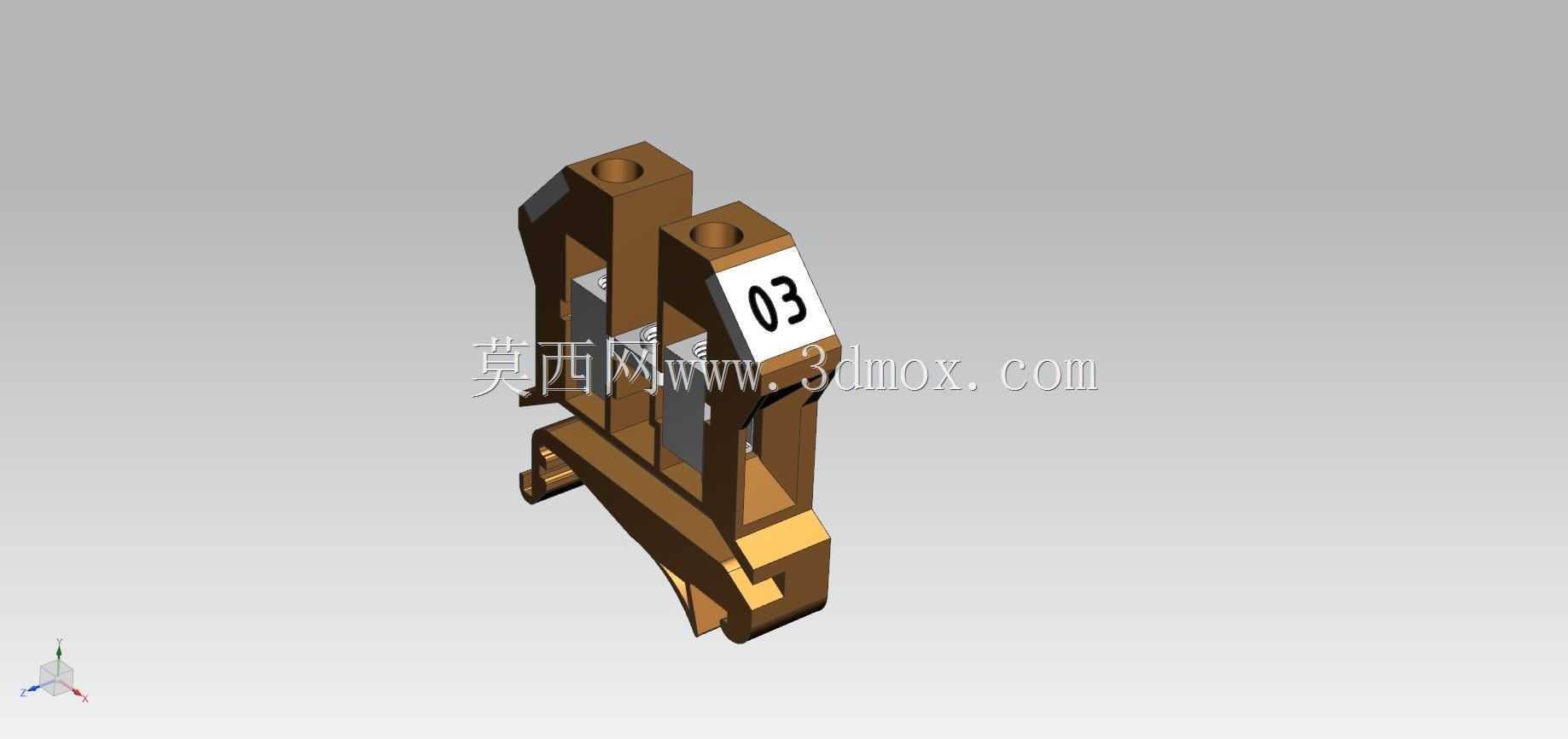

　　在普通卧式车床的电气布线环节，馈通接线板是承担线缆跨区域转接、固定与绝缘防护的核心结构件，这款适配CA6140车床的馈通接线结构，主要安装在机床床身侧壁的电气走线腔与操作面板侧的过渡位置，解决车床内部动力线缆、控制信号线从床身主走线槽向进给箱、溜板箱、主轴电机等分散点位转接时的线缆固定、绝缘隔离与应力释放问题。实际机床运行过程中，车床主轴启停、进给机构往复移动会产生持续的低频振动，普通的接线端子排长期受振容易出现接线松脱、线缆绝缘层磨损的问题，这款馈通接线结构在设计时充分考虑了车床的工况特性，整体采用框架式承力结构，主体承力部位做了加厚的刚性加强筋，两个顶部的安装柱预留了标准的紧固件安装孔，

　　安装时可以通过螺栓直接固定在床身的预制安装凸台上，安装面与床身贴合处预留了0.2mm的容差间隙，能够适配床身铸造面的平面度误差，不需要额外对安装面进行二次铣削加工，降低现场装配的修整工作量。从功能布局来看，结构内部预留了多组接线端子的安装位，能够同时容纳动力线与控制线的转接需求，不同电压等级的接线位之间设置了绝缘分隔挡边，避免车床运行中金属切屑飞溅进入接线区域造成的相间短路问题，结构侧面的走线开口做了圆弧倒边处理，倒边圆角达到R3，能够避免线缆穿设时绝缘层被锐边割破，长期往复走线拉扯时也不会损伤线缆外皮。结构下部设置了线缆束紧的卡位结构，线缆接入后可以通过扎带将线缆固定在卡位上，将线缆的拉扯应力直接传递到结构本体上，

　　避免应力直接作用在接线端子的压接点上，杜绝机床振动时接线端子受拉松脱的隐患。设计过程中，结构的外形尺寸完全匹配CA6140车床原有安装位的边界，整体安装占用的空间长度不超过120mm，宽度不超过60mm，突出安装面的高度不超过80mm，不会与床身内部的走线槽、传动护罩产生运动干涉，替换原有老旧接线板时不需要对床身结构进行任何改装，直接利用原有安装孔位即可完成装配。结构的材质选型适配机床车间的切削液、润滑油飞溅环境，外露的金属结构件表面做了防锈氧化处理，绝缘部位采用耐油绝缘材料，能够长期耐受车间内的油污、切削液侵蚀，不会出现绝缘性能下降、材质脆化的问题。实际装配验证中，这款接线结构能够同时承载12路控制信号线与3路动力线的转接需求，

　　接线端子的压接空间预留充足，常规的Y型、O型冷压端子都可以顺利接入，接线操作时不需要额外弯折线缆，接线完成后外部的护罩可以直接扣合在结构主体上，对内部接线形成全封闭的防护，阻挡切屑、灰尘、切削液进入接线区域，日常维护时只需要拆开护罩即可检查接线状态，检修操作十分便捷。在机床的日常运行场景下，这款馈通接线结构能够稳定承担电气转接的功能，即使在车床满负荷切削、床身振动幅度较大的工况下，接线部位的连接可靠性也能得到保障，大幅降低电气线路的故障排查频次，减少因接线松脱造成的机床停机时间。
