CA6140机床用双孔连接吊耳结构件

　　在普通卧式车床的进给传动与挂轮架辅助支撑结构中，这类双孔异形连接构件是承担载荷传递、位置限位的核心小型零件，日常设备检修、备件替换时经常需要对这类零件进行测绘建模，来匹配老旧设备的磨损件替换需求。从实际装配场景来看，该零件安装在CA6140车床挂轮箱外侧的支架位置，一端孔位配合销轴与固定支座铰接，另一端孔位通过锁紧螺栓与调节拉杆连接，主要承担挂轮张紧机构的拉力传递，同时在设备运行过程中缓冲进给系统启停带来的瞬时冲击载荷，避免张紧机构出现刚性碰撞导致的齿轮啮合错位。

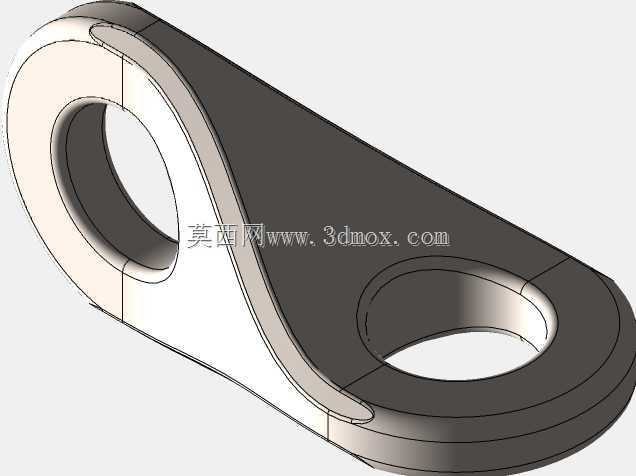

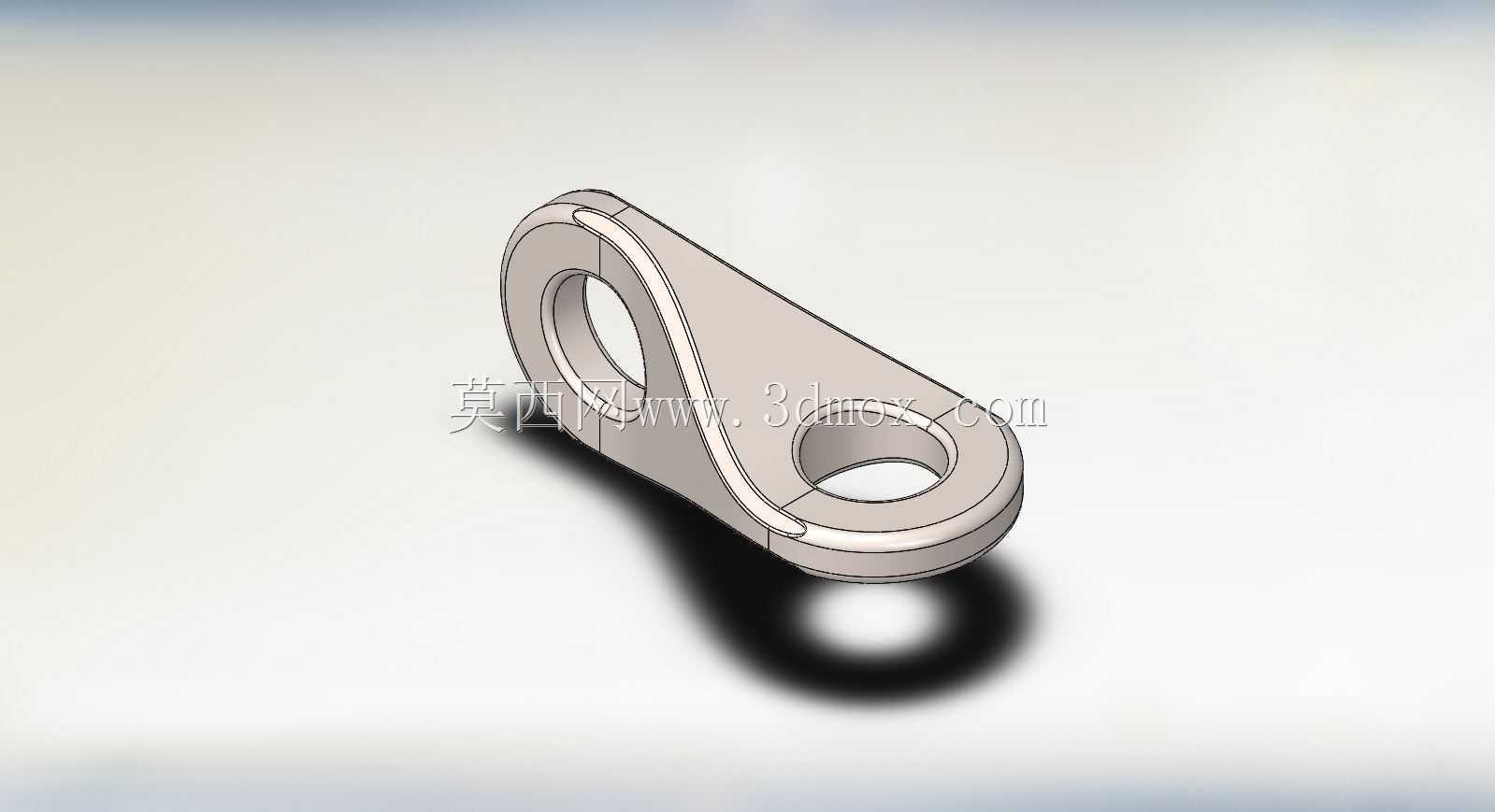

　　从结构设计逻辑来看，该零件采用非对称的流线型轮廓设计，并非随意的造型处理：两个安装孔的中心距经过严格的尺寸链校核，匹配CA6140车床挂轮张紧行程的调节范围，孔位内侧预留了标准销轴的配合公差带，可直接适配原厂标配的圆柱销轴，无需额外进行扩孔或修配处理。零件主体的壁厚采用等强度设计思路，在孔位周边做了局部加厚处理，来抵消铰接位置的应力集中，而连接两个孔位的臂身部分采用渐变的截面厚度，在保证整体结构刚度满足额定拉力载荷要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性负载，避免张紧调节时出现迟滞现象。

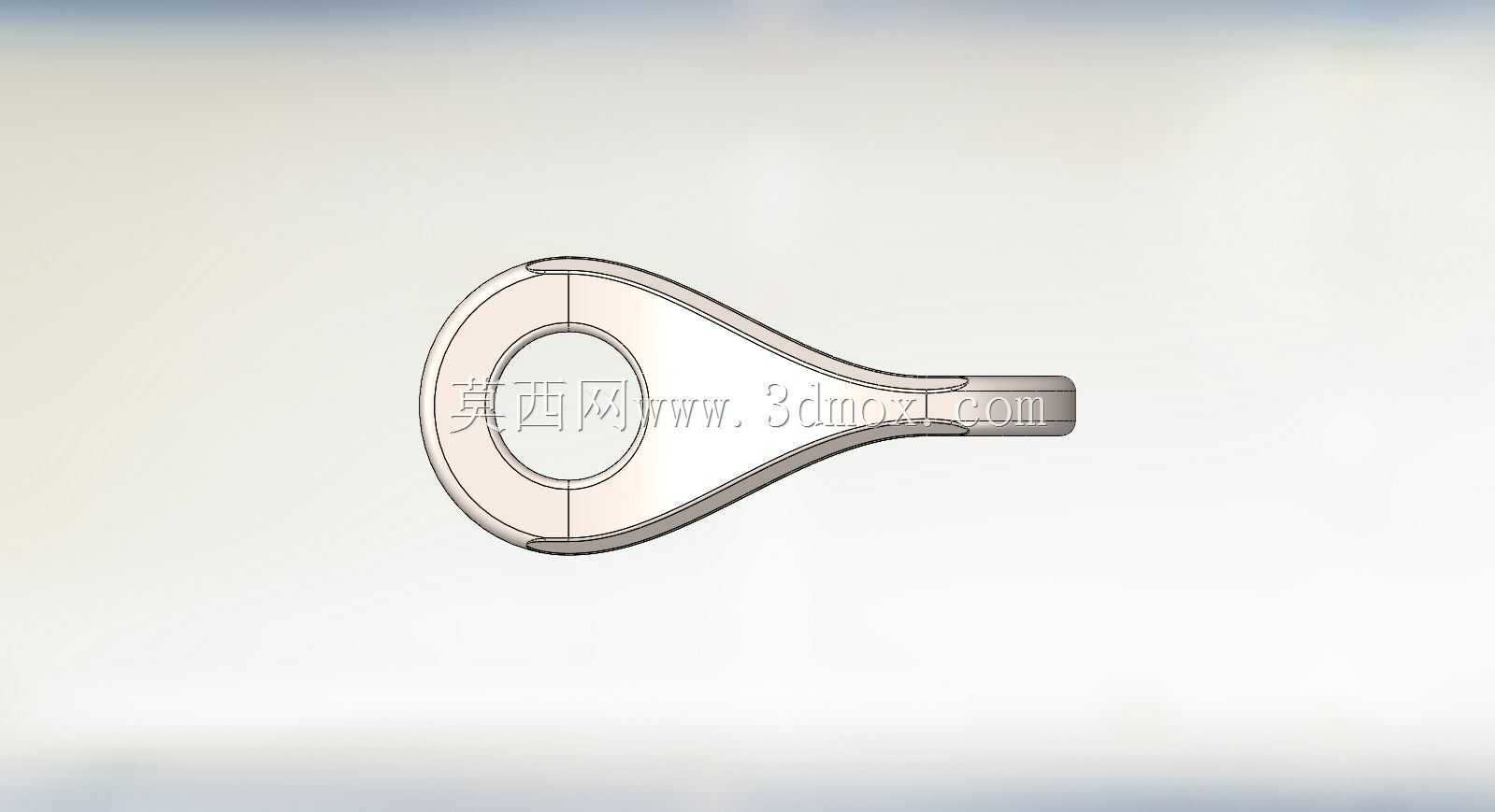

　　零件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配过程中对操作人员造成刮擦伤害，另一方面也能减少热处理过程中的应力开裂风险，这类小型受力零件在加工时通常采用45号钢模锻成型后再进行机加工，圆弧过渡的结构更适配模锻的工艺要求，能减少锻造成型时的材料填充缺陷，降低后续机加工的余量。从安装边界来看，该零件的最大外轮廓尺寸完全适配CA6140车床挂轮箱的预留安装空间，臂身的弯曲角度经过运动干涉校核，在张紧机构全行程调节过程中，不会与周边的挂轮、轴端挡圈、润滑管路发生碰撞，安装时无需对周边原有结构进行任何改动，可直接替换原厂磨损的同类型零件。

　　在实际设备运行过程中，该零件的受力状态以周期性的拉载荷为主，同时伴随少量的铰接转动带来的摩擦磨损，因此建模时孔位的表面粗糙度要求、配合面的形位公差都做了对应设置，孔端面与孔轴线的垂直度公差控制在0.02mm以内，避免销轴安装后出现偏载，导致零件过早出现疲劳磨损。零件表面的凸起加强筋并非装饰结构，而是沿着零件的主应力迹线方向布置，能在不增加整体壁厚的情况下大幅提升臂身的抗弯曲变形能力，当设备出现过载冲击时，加强筋结构可以分散应力传递路径，避免零件在臂身中间位置发生断裂失效。

　　对于机床维修和备件设计的从业者来说，这类零件的建模不能只追求外形相似，必须严格匹配原有零件的安装尺寸、孔位公差、运动边界，否则安装后会出现张紧行程不足、齿轮啮合间隙过大、运动干涉等问题，直接影响车床进给系统的传动精度，甚至会导致挂轮打齿等设备故障。建模过程中需要重点关注两个孔的中心距尺寸公差、孔位的同轴度要求、臂身的弯曲角度参数，这些尺寸直接决定了零件能否正常装配使用，而外形的流线型曲面在不影响安装的前提下可以做小幅优化，但不能随意改动孔位周边的结构尺寸，避免破坏原有零件的受力平衡。

　　从长期使用的角度来看，这类连接构件的失效形式主要是孔位的磨损、臂身的疲劳断裂，因此在建模完成后可以通过有限元仿真对零件的应力分布进行校核，针对应力集中的位置做局部的圆角优化，能在不改变安装尺寸的前提下提升零件的使用寿命，比原厂零件的耐用性更高，这也是备件逆向设计过程中常用的优化思路，在完全兼容原有安装接口的前提下，小幅提升零件的性能表现，降低设备的后期维护频率。
