本田思域16英寸轮圈成型工装结构设计

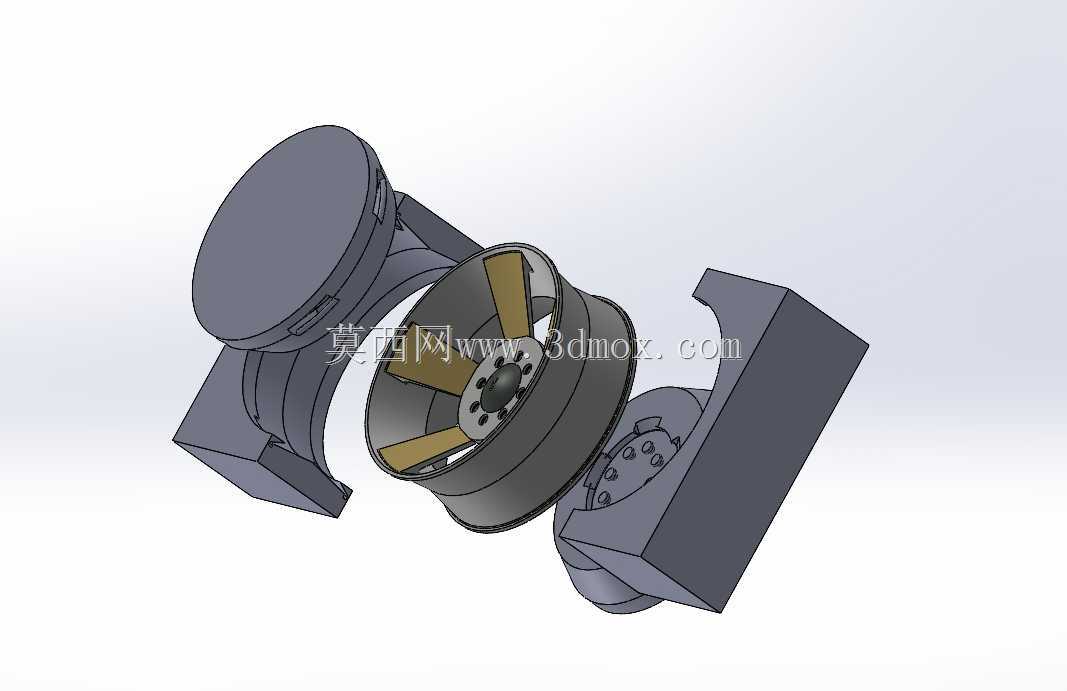

　　这套轮圈成型结构主要面向乘用车主机厂配套的车轮生产工段，适配16英寸乘用车铝合金轮圈的成型工序，在轮圈毛坯的定型、压装、轮辐与轮辋的组对工序中承担核心装夹与成型施压功能，替代传统分体式工装多工位周转的冗余流程，可直接集成在现有轮圈生产冲压线末端，无需对原有线体的地基、输送辊道高度做大规模改造。从实际生产场景来看，轮圈成型工序长期存在的痛点是分体夹具定位偏差大，轮辋圆度公差容易超差，轮辐安装孔位的同轴度在周转过程中容易因二次装夹出现偏移，这套结构在设计时就把定位基准做了一体化整合，上模、下定位座、侧向压紧模块共用同一根中心定位轴，轮圈毛坯吊装到位后，中心轴先穿入轮辐中心孔完成初定位，随后侧向的三个弧形压块同步伸出，

　　贴合轮辋内壁的止口位置，避免施压过程中轮辋出现椭圆变形。设计过程中特意简化了移动部件的数量，传统同类型成型工装的活动部件通常在12个以上，需要定期对每个滑动副做润滑、间隙调整，这套结构把侧向压紧的驱动集成在上模的下行行程里，依靠上模的斜楔结构带动侧压块动作，不需要额外配置侧向驱动油缸，既减少了液压管路的布置复杂度，也降低了日常维护的点位，生产过程中故障点随之减少。从安装边界来看，整套结构的闭合高度适配主流400吨液压机的安装窗口，上模座的T型槽间距完全匹配压机滑块的标准槽距，下模座的定位键槽对应压机工作台的中心定位槽，不需要额外加工过渡连接板，现场安装时只需要吊装对位、锁紧T型螺栓即可完成调试，安装面的平面度要求控制在0.

　　02mm以内，避免合模时出现偏载。功能特性上，这套结构针对16英寸轮圈的成型余量做了针对性的型面匹配，上模的施压型面完全贴合轮辐的外轮廓曲面，压合时不会在轮辐表面留下压痕，下定位座的支撑面对应轮辋的胎圈座位置，支撑宽度刚好覆盖胎圈座的整个配合面，避免压合过程中胎圈座出现局部塌陷，影响后续轮胎装配的密封性。实际生产验证中，这套结构成型的轮圈圆度公差可以稳定控制在0.15mm以内，轮辐与轮辋的同轴度公差不超过0.1mm，完全满足乘用车车轮的行业精度要求，相比传统工装，单件成型的辅助时间可以缩短近三分之一，因为不需要二次装夹找正，操作工只需要完成吊装、启动两个动作即可完成工序作业。设计时还考虑了换型的便捷性，针对同尺寸不同偏距的轮圈产品，

　　只需要更换中心定位轴的轴套、调整侧压块的垫片厚度即可快速换型，不需要更换整套模具体，换型时间可以控制在30分钟以内，适配多品种小批量的轮圈生产需求。结构的受力路径做了专门优化，压合过程中的成型力从压机滑块传递到上模座，再通过斜楔结构分流到侧压块和中心施压面，力的传递路径短，没有多余的力损耗，模座本体采用合金铸钢材质，经过去应力退火处理，长期承受交变压合载荷也不会出现型面变形，使用寿命相比普通焊接模架提升40%以上。在排屑设计上，下模座的支撑面周边开有环形排屑槽，成型过程中产生的铝屑会顺着斜面落入排屑槽，不会堆积在定位型面上影响定位精度，操作工每班只需要在停机间隙清理一次排屑槽即可，不需要在生产过程中频繁停机清理型面。
