交流稳压器用U形连接夹结构设计

　　在交流稳压器的内部结构搭建中，这类U形夹属于核心的铰接连接承载件，主要承担相邻功能模块之间的活动连接、载荷传递以及位置限位作用，区别于普通的固定式紧固件，它需要兼顾连接刚性与小范围活动余量，避免设备运行过程中因振动、热胀冷缩产生的应力集中损坏周边元器件。从实际应用场景来看，这类零件常布置在稳压器的调压机构传动链路、碳刷滑动组件的铰接点位，以及外壳与内部安装架的柔性连接位置，既要承受传动过程中的往复拉压载荷，还要预留足够的铰接转动空间，保证调压动作顺畅无卡滞。

　　从功能特性上看，该U形夹采用整体弯折成型结构，两个平行支臂上开设同轴通孔，用于穿装铰接销轴，U形的开口空间用于容纳被连接的部件耳板，闭合端的圆弧过渡结构可以有效分散应力，避免直角弯折处出现应力断裂风险。零件表面做了均匀的倒角处理，所有锐边都做了倒钝，既可以避免安装过程中划伤操作人员、损坏线缆绝缘层，也能减少应力集中点，提升零件的疲劳寿命。两个支臂的平行度公差控制在0.1mm以内，同轴孔的位置度公差不超过0.05mm，保证销轴穿装后不会出现别劲、卡滞的问题，转动副的活动间隙控制在合理范围，既不会因间隙过大产生传动晃动，也不会因间隙过小出现转动卡涩。

　　设计这类零件时，首先要匹配安装边界的尺寸要求：U形的内槽宽度需要比被连接件的耳板厚度大0.2-0.3mm，预留装配间隙同时避免横向窜动过大；支臂上的通孔直径要适配选定的铰接销轴外径，通常采用基孔制间隙配合，保证销轴可以顺利穿装同时径向间隙不超过0.1mm；零件的整体厚度要根据承载需求计算，常规10kVA及以下容量的交流稳压器中，这类U形夹的板材厚度通常在3-5mm之间，采用冷轧钢板冲压弯折成型，足够承受传动过程中的拉压载荷，同时不会占用过多内部安装空间。弯折处的内圆弧半径要匹配板材厚度，通常取板材厚度的1-1.5倍，避免弯折过程中出现外侧材料拉裂、内侧材料起皱的问题，同时保证弯折后的结构强度。

　　从安装适配性来看，该U形夹的外形轮廓做了圆弧收边处理，没有突出的棱角，在稳压器内部紧凑的安装空间中，可以避免与周边的线束、电路板、调压线圈等部件发生干涉。两个支臂的外端面做了平磨处理，保证与销轴端部的挡圈、垫片贴合平整，轴向定位可靠。零件成型后需要做去应力处理，避免长期使用过程中出现形变，导致两个支臂的平行度超差、孔位错位，影响铰接动作的顺畅性。在实际选型应用中，需要根据连接点位的载荷大小、活动角度范围调整U形夹的开口深度、支臂长度以及板材厚度：如果是用于传动链路的受力铰接点，需要适当增加板材厚度，提升整体刚性；如果是用于外壳与机架的柔性连接点，可以适当减小板材厚度，预留一定的形变余量，吸收设备运行产生的振动，降低振动传递带来的噪音和元器件损坏风险。

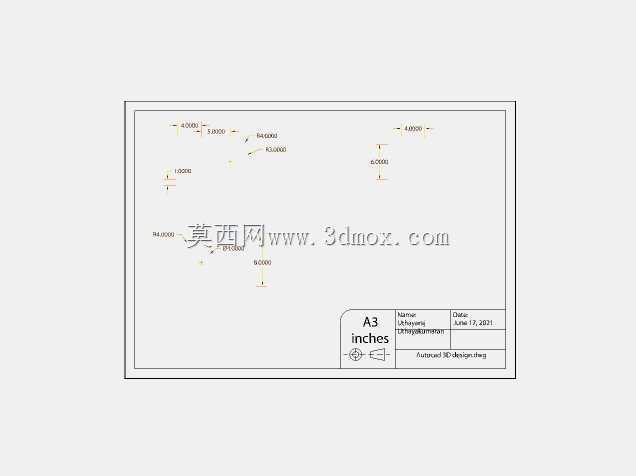

　　建模过程中需要重点关注弯折特征的工艺合理性，避免出现无法冲压成型的锐角、过小弯折半径，两个同轴孔的特征要保证轴线完全重合，不能出现错位，否则实际生产中会出现销轴无法装配的问题。同时要预留足够的装配操作空间，U形开口的导入端做微小的倒角导向，方便被连接件的耳板顺利卡入槽内，提升装配效率。这类零件虽然结构简单，但是属于稳压器内部传动和连接结构中的基础零件，其尺寸精度、结构强度直接影响整台设备的运行可靠性，一旦出现断裂、形变或者卡滞，会导致调压动作失效，直接影响稳压器的输出电压稳定性，因此设计过程中不能忽略细节的公差匹配和工艺合理性验证。
