CA6140车床连杆传动构件加工图纸

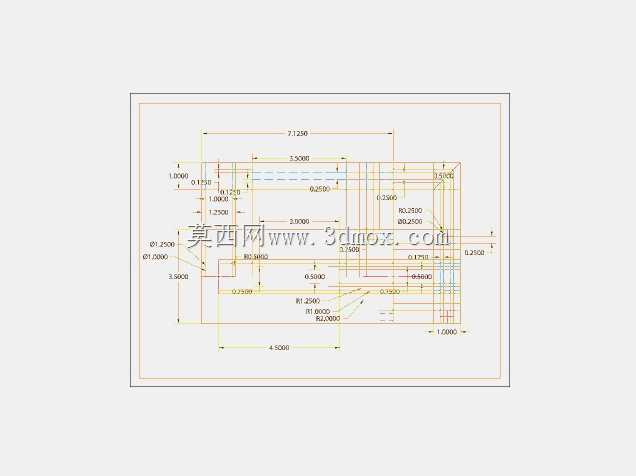

　　连杆作为机械传动系统里承担动力与运动传递的核心受力构件，在CA6140普通车床的进给传动、主轴箱联动以及操作机构中都有广泛应用场景，这类零件的加工精度直接决定车床运行时的传动平稳性、动作响应精度以及整机长期服役的疲劳寿命。在车间实际的车床运维、老旧设备配件复刻以及机床改造项目中，连杆类零件往往需要完成从测绘、出工程图到加工试制的全流程工作，这套二维工程图纸完整标注了连杆各部位的外形轮廓、孔位坐标、壁厚尺寸以及公差要求，能够直接对接数控铣、普通车床划线钻孔以及后续的钳工修配工序。从实际受力工况来看，车床所用连杆在工作过程中会反复承受交变拉压载荷，部分铰接位置还会伴随小幅摆动摩擦，因此设计阶段首先要确定两端铰接孔的中心距，

　　这个尺寸是传动行程匹配的核心边界，图纸里完整给出了总长、各段台阶的宽度厚度尺寸，大端与小端的安装孔孔径、孔位相对于杆身中心的对称度要求都做了明确标注，杆身过渡位置采用圆弧平滑衔接，避免直角拐角带来的应力集中问题。在建模或者出图过程中，首先要先搭建杆身的中心基准线，以两端铰接孔的中心作为整个零件的尺寸标注基准，再依次向外绘制杆身的外轮廓，各段凸台、减重槽的位置都以中心基准为参照标注坐标，加工时划线工序可以直接依托两个工艺孔找正，减少多次装夹带来的定位误差。安装边界方面，连杆两端的铰接孔需要和配套的销轴、衬套完成配合，图纸标注的孔径公差可以满足间隙配合的装配要求，杆身的整体厚度要和相邻传动摆杆、支座的开槽宽度匹配，

　　安装后要保证连杆运动平面和相邻传动件的平面共面，避免运转过程中出现别劲、卡滞的情况。杆身中部的轮廓做了等强度优化，在保证整体刚性、避免受载发生弯曲变形的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，也减少了高速往复运动过程中的惯性冲击。从加工工艺角度梳理，下料后首先要完成坯料的六面铣削，保证基准面的平面度和相邻面的垂直度，之后划线确定两端孔的中心位置，先完成钻孔、扩孔，再对孔口进行倒角去毛刺，杆身的外形轮廓可以通过数控铣一次走刀成型，过渡圆弧位置要保证表面光滑，没有加工刀痕带来的应力缺口，后续热处理工序要完成调质处理，保证整体材质的综合力学性能，铰接孔位置如果配套衬套，还可以在精加工后压入铜衬套，提升铰接位置的耐磨性能，

　　长期运转磨损后仅需更换衬套即可恢复配合精度，降低配件维护成本。在车床的传动机构里，这类连杆往往连接操作手柄和滑移齿轮拨叉，或者连接进给机构的摆杆和凸轮从动件，把旋转运动转化为精准的直线往复动作，零件的尺寸一致性如果不达标，很容易出现传动行程不到位、齿轮换挡卡滞、进给动作错位等故障，因此图纸里每一处定位尺寸、形位公差的标注都贴合实际加工和装配的需求，测绘复刻时可以直接参照图纸的尺寸链校核各部位参数，三维建模过程中也可以依托这些二维尺寸完成实体拉伸、孔特征创建，后续还可以直接基于三维模型做运动仿真，模拟连杆在整个传动行程里的运动轨迹，校验和周边支座、其他传动件之间是否存在运动干涉，提前在设计阶段排除装配隐患。
