CA6140车床配套微型直流减速电机结构

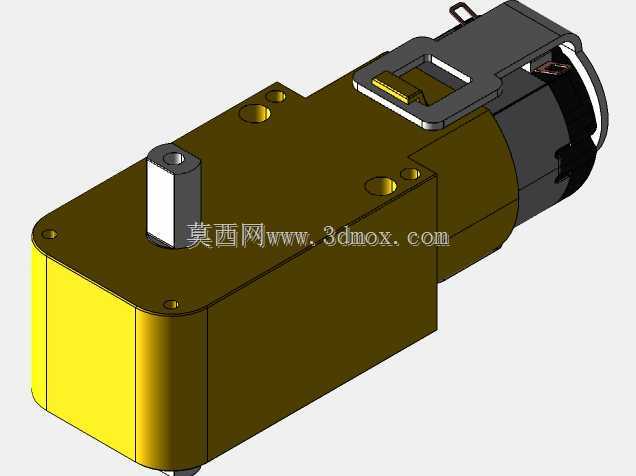

　　这款适配CA6140普通车床的微型直流减速驱动单元，在车床的辅助进给、润滑系统驱动、冷却管路调节等次级传动场景中有着明确的应用定位，区别于车床主轴的大功率主驱动电机，这类小尺寸直流单元主要承担低负载、高精度位置调节的辅助传动任务，比如车床尾座的自动进给微调、刀架的辅助预定位、润滑泵的独立驱动等场景，不需要占用主传动链的动力输出，可独立控制启停与转速，大幅提升车床操作的便捷性。从结构设计来看，这款电机采用一体式集成布局，将直流驱动本体与行星减速箱做了同轴整合，输出端采用扁位轴结构，区别于普通光轴输出，扁位设计可直接与传动套、联轴器配合，不需要额外加工键槽，装配时可直接卡入配套连接件的卡槽内，有效避免传动过程中的轴头打滑问题，同时降低配套连接件的加工难度。电机尾部集成了快插式接线端子座，带锁扣的防护盖可避免车床加工过程中切削液、金属碎屑进入接线部位，防护等级可满足车床加工区域的飞溅防护要求，接线时不需要拆开电机端盖，直接掀开锁扣盖插入对应线芯即可完成接线，后期维护排查线路的效率更高。设计过程中充分考虑了车床内部的安装空间限制，整体主体采用矩形安装基座，基座上预留了四个沉头安装孔，孔位的位置公差控制在0.02mm范围内，可直接适配CA6140车床预留的辅助安装位，不需要额外加工转接板，安装时将基座贴合安装面，拧入四个内六角螺丝即可完成固定，安装边界的长宽尺寸控制在极小范围内，不会与车床内部的走刀架、丝杠等运动部件产生运动干涉。

　　减速箱部分与电机本体采用过盈配合加定位销的连接方式，可保证长期正反转切换过程中箱体不会出现错位，齿轮组采用粉末冶金压制的斜齿结构，相比直齿齿轮传动噪音更低，传动效率可达到85%以上，在车床辅助机构的低转速大扭矩输出场景下，可稳定输出额定扭矩，不会出现堵转烧机的问题。输出轴的轴向窜动量控制在0.1mm以内，可满足辅助进给机构的重复定位精度要求，在刀架微调场景下，可实现最小0.01mm的进给调节量，匹配车床的加工精度要求。电机的外壳采用锌合金压铸成型，表面做了氧化发黑处理，可抵御车床加工环境中的油污、切削液腐蚀，长期使用不会出现外壳锈蚀的问题，接线端的密封胶圈采用耐油橡胶材质，可耐受车床常用的乳化液、机油侵蚀，

　　不会出现长期使用后胶圈老化开裂的问题。在实际选型适配时，需要注意输出轴的伸出长度与配套连接件的配合深度，这款电机的输出轴伸出长度为12mm，配套联轴器的孔深需要控制在11-13mm范围内，避免轴头顶死联轴器造成电机运转阻力过大，同时安装时四个固定螺丝的拧紧扭矩需要控制在1.2N·m左右，避免扭矩过大造成压铸基座的螺纹滑牙。这款电机的供电电压适配常规机床控制回路的直流24V供电，不需要额外加装电压转换模块，可直接接入车床的现有控制电路，通过继电器即可控制正反转与启停，也可搭配PWM调速模块实现转速调节，满足不同辅助机构的转速需求。在润滑泵驱动场景下，电机可直接带动齿轮泵运转，根据润滑需求调节转速控制润滑油的供给量，

　　相比传统的主轴带动润滑泵的结构，可在主轴停止运转时独立控制润滑系统工作，在设备调试、维护时可单独开启润滑系统，不需要启动主轴，降低调试过程中的能耗与安全风险。在尾座自动进给场景下，这款电机通过减速后的大扭矩输出，可带动尾座套筒做缓慢进给运动，进给速度可通过调速模块调节，适配不同直径工件的顶紧需求，相比手动转动尾座手轮的操作方式，可大幅降低操作人员的劳动强度，同时顶紧力的控制更加稳定，避免手动顶紧时力度过大造成工件变形，或者力度过小造成工件装夹松动的问题。建模过程中对所有配合面的公差都做了明确标注，安装孔的位置、输出轴的同轴度、接线端子的尺寸都完全按照实物1:1还原，可直接用于CA6140车床的改造设计、辅助机构的虚拟装配验证，在做车床数字化改造的虚拟仿真时，可直接导入该模型完成装配干涉检查、运动路径模拟，提前排查安装过程中可能出现的尺寸不匹配、运动干涉等问题，减少现场改造的试错成本。
