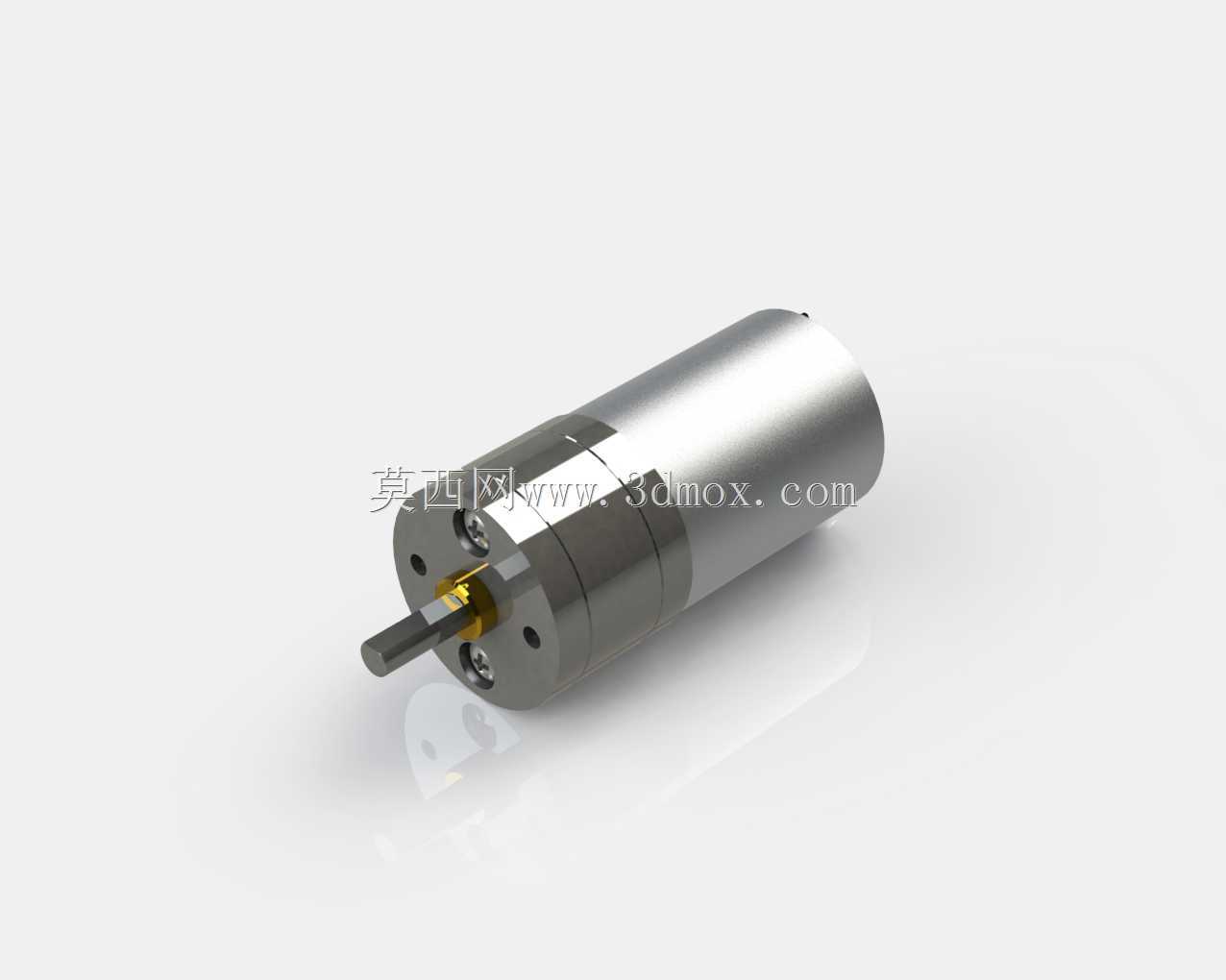

25GA370型12V减速齿轮电机结构设计

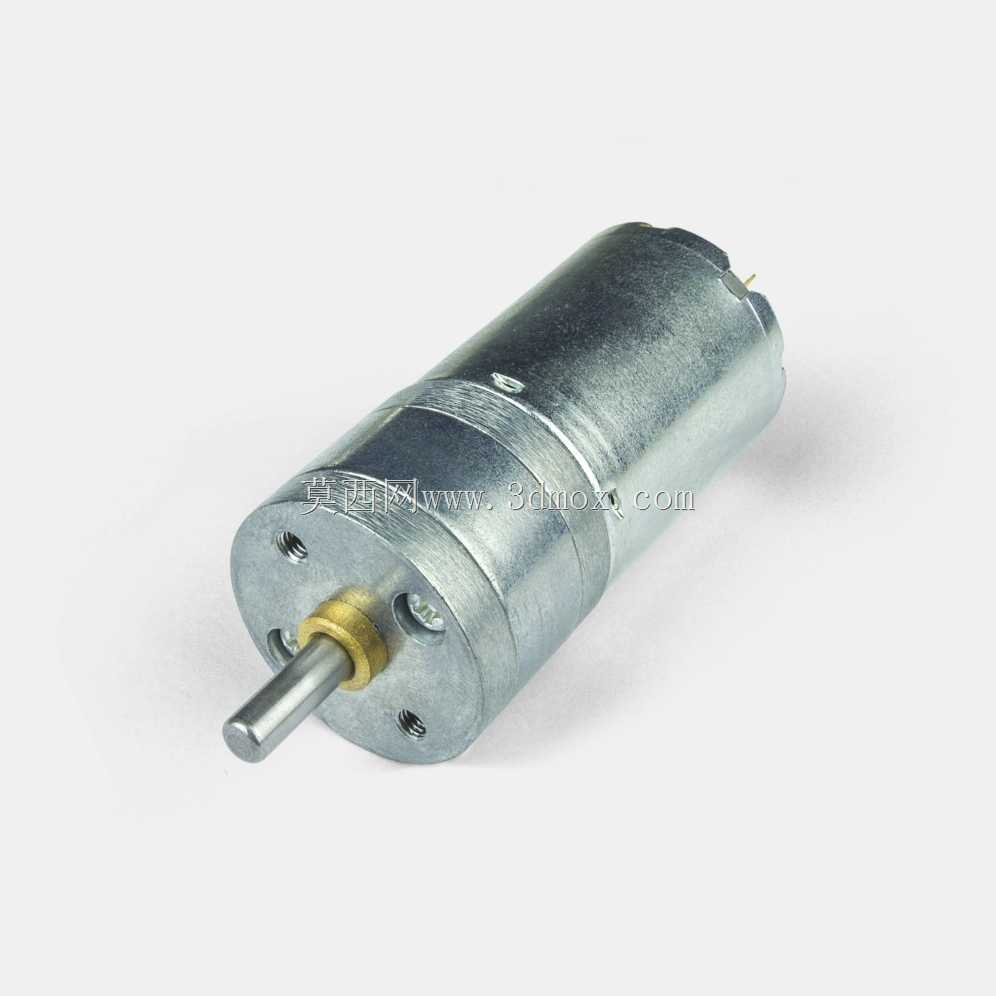

　　在小型自动化传动场景里，这类直流行星减速齿轮电机的应用覆盖范围极广，从桌面级小型输送机构、智能仓储的小件分拣拨杆，到民用智能设备的动力输出单元、小型机床的辅助进给驱动，都能见到同结构产品的身影。做这类电机的三维建模时，首先要捋清实际使用中的安装边界：输出轴的轴径、伸出长度直接决定了配套负载的连接方式，这款电机的输出轴为单扁位结构，配套传动件时不需要额外加工防转平面，能直接和同步轮、齿轮、小联轴器做紧配连接，省去二次加工的工序。机壳部分采用圆柱式直筒结构，安装时可以通过配套的金属固定支架做径向抱紧，也能在端盖的安装孔位上直接锁付固定，两种安装方式对应的安装空间预留尺寸不同，建模时需要把两种安装场景的干涉边界都做出来，避免实际装配时出现和周边结构件碰擦的问题。

　　从功能特性上看，这款电机集成了一级直齿减速组和多级行星减速结构，把直流电机本体的高转速通过齿轮组做减速增扭，额定输出转速500RPM的参数下，输出扭矩能满足小型负载的连续传动需求，12V的供电电压适配绝大多数民用低压供电场景，不需要额外配置高压供电模块，在便携类设备、桌面小型设备里使用时，供电回路的设计难度会低很多。建模过程中，齿轮组的啮合间隙是需要重点把控的参数，不能把齿轮配合做成完全零间隙的理想状态，实际生产中齿轮件存在加工公差，常温工作时齿轮啮合会有热胀冷缩的余量，建模时预留0.02-0.05mm的侧隙，既能保证传动过程不卡滞，也能把传动回程差控制在合理范围内，不会因为间隙过大导致输出端定位不准。

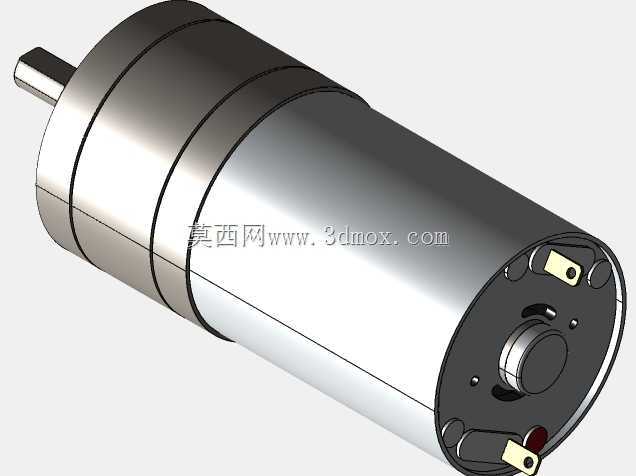

　　设计思路上，这款电机采用前后端盖定位的方式把减速箱部分和电机本体部分做同轴连接，减速箱的输出端通过含油轴承做径向支撑，能承受一定的径向负载，不需要额外在输出端加装支撑轴承，简化了用户端的安装结构。电机本体的后端盖预留了供电接线位，建模时把接线端子的位置、出线方向都做了还原，实际做设备布线时可以直接参考模型的出线位置预留走线空间，避免出现线材被机壳或者固定件压损的问题。外形尺寸方面，减速箱部分的外径和电机本体的外径做了等径设计，整根电机的外轮廓是连续圆柱面，做安装抱紧结构时不需要做变径的抱紧夹，统一尺寸的抱紧箍就能完成整台电机的固定，降低了配套安装件的加工难度。

　　实际选型使用时，要注意这款电机的输出轴轴向承载能力有限，不能直接用在有大轴向负载的场景，比如直接驱动丝杆做垂直升降的话，需要额外加装轴向承载的推力轴承，不然长期工作会把电机内部的轴承顶坏，导致齿轮啮合错位。建模时把内部的齿轮传动路径、各零件的配合关系都做了完整还原，做传动干涉检查时，可以直接把模型导入装配体里，模拟电机运转时周边结构件的运动轨迹，提前排查安装干涉、传动碰擦的问题。另外电机表面的散热筋结构虽然尺寸不大，但建模时也做了还原，连续工作时电机本体的热量可以通过机壳表面和散热结构散出，实际安装时不要把电机的机壳完全包裹在密闭的非金属结构里，要预留一定的散热空间，避免长时间工作时电机过热导致磁钢退磁，影响输出扭矩和使用寿命。

　　从结构细节上看，输出轴和输出齿轮之间采用过盈配合加防转销的连接方式，大扭矩输出时不会出现轴和齿轮之间打滑的问题，建模时把防转销的安装位置、配合深度都做了准确还原，做结构强度校核时，可以直接对这个连接位置做应力分析，验证极限扭矩下的结构强度。减速箱内的每一级齿轮都做了减重孔设计，既降低了齿轮自身的转动惯量，让电机启停时的响应速度更快，也减少了不必要的材料使用，降低整体重量，在便携类设备上使用时能减轻整体设备的负重。端盖部分的固定螺丝采用均匀分布的设计，锁付时对角逐步拧紧就能保证端盖和机壳的同轴度，不会因为锁付力不均导致齿轮偏磨，建模时把螺丝孔的位置、深度都做了标注，用户自行做安装法兰时可以直接参考孔位尺寸设计配套连接结构，不需要反复测绘实物。
