12V法兰安装式直流齿轮减速电机

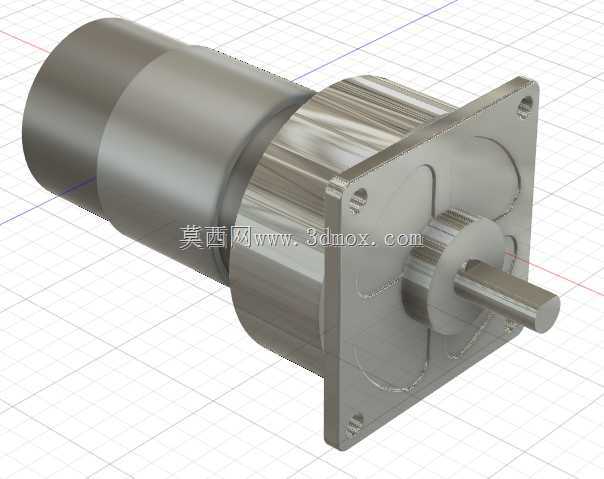

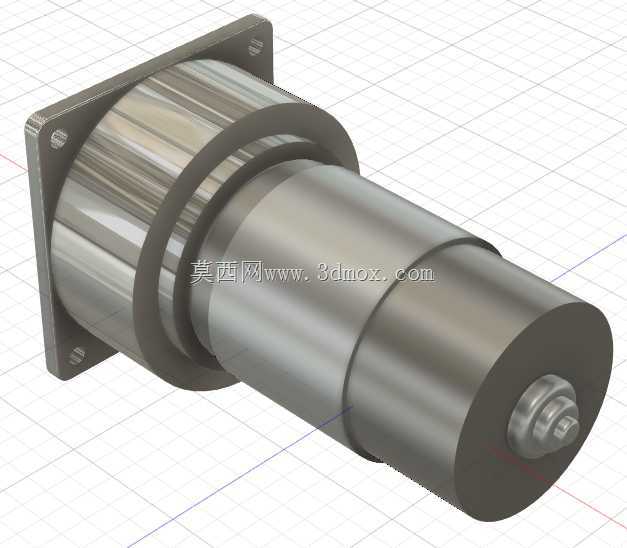

　　这款12V直流齿轮减速电机，是小型传动场景里非常常用的动力输出部件，日常在小型输送线、自动售货机出货机构、小型升降台、智能仓储的分拣拨杆、家用小型自动化设备、教学实验台架这类对安装空间有严格限制、需要低转速大扭矩输出的场景里适配性极强。从结构设计来看，它采用了方形法兰安装端的结构，法兰端预留了四个对称的安装通孔，安装时可以直接通过螺栓穿过通孔将电机固定在设备的安装立板或者机架端面上，不需要额外做复杂的转接支架，能有效压缩设备的整体安装空间，这种安装方式的同轴度表现更好，运行时的径向跳动量更小，能有效延长输出端轴承的使用寿命。电机整体采用阶梯式同轴结构设计，从法兰端往尾座方向依次是减速箱段、电机主体段、尾端盖段，所有段的轴线完全重合，

　　这种同轴布局的好处是动力传递路径完全沿轴向分布，没有偏置载荷，运行时的振动和噪音都能控制在较低水平，适合对运行平稳性有要求的场景。减速部分采用直齿轮传动结构，直齿轮的加工和装配难度更低，传动效率更高，在12V直流供电的工况下，能把电机本身的高转速通过多级齿轮减速降到适配负载的输出转速，同时放大输出扭矩，满足低速重载的使用需求。设计时需要重点关注几个安装边界尺寸：首先是法兰端的安装孔中心距，这个尺寸直接决定了电机能不能直接适配现有设备的安装位，其次是电机主体的最大外径，要确认安装位的开孔尺寸能容纳电机主体穿过，避免出现干涉；然后是输出轴的轴径和伸出长度，要和配套的传动轮、联轴器或者负载连接件的内孔尺寸匹配，键槽的尺寸也要对应，

　　避免传动时出现打滑。另外尾端的出线位置也要提前预留足够的走线空间，避免安装后线缆被挤压弯折，影响供电可靠性。从功能特性来说，12V的供电电压属于安全低压范畴，在民用设备、教学设备、便携类自动化设备里使用时，不需要额外做高压绝缘防护，接线和调试的安全性更高，直流供电的特性也让它的调速比较方便，通过调整供电电压或者搭配简易的直流调速器，就能实现一定范围内的转速调节，适配不同的运行速度需求。齿轮箱部分和电机主体采用密封式外壳设计，能阻挡日常环境里的灰尘、少量飞溅的液体进入内部传动腔，减少齿轮和轴承的磨损，日常维护只需要定期检查安装螺栓的紧固情况、输出轴的润滑状态即可，不需要频繁拆解维护。在做结构选型的时候，

　　要提前核算负载端的实际需要扭矩和转速，匹配对应的减速比，避免出现小马拉大车导致电机过载烧毁，或者减速比选得过大导致输出转速达不到使用要求的情况；另外安装时要保证电机的轴线和负载的传动轴线保持同轴，偏差过大的话会在运行时产生额外的径向力，轻则导致运行噪音变大、轴承磨损加快，重则会导致输出轴弯曲断裂。这款电机的整体结构紧凑，没有多余的外置结构，在做三维布局的时候，可以直接把模型导入装配体，提前核对安装位的空间、周边部件的间隙，避免实际加工装配时出现干涉问题，尤其是法兰端和设备安装板的贴合面，要保证安装面的平面度，避免锁紧螺栓后电机壳体出现变形，影响内部齿轮的啮合精度。
