离心泵闭式叶轮三维结构设计

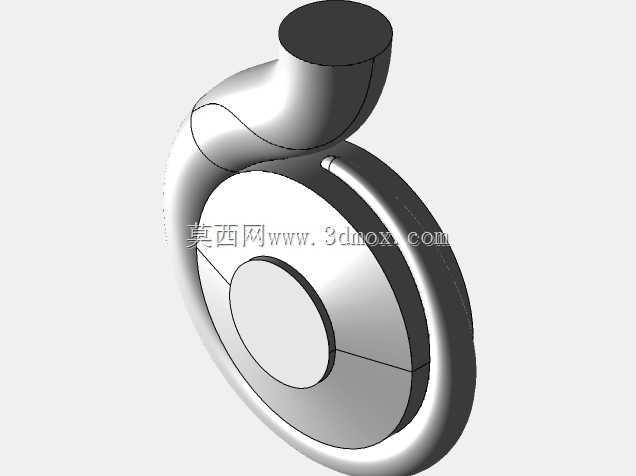

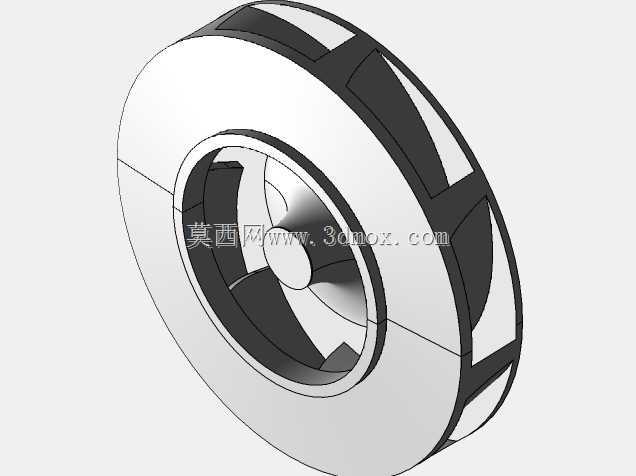

　　作为流体输送系统的核心做功部件，这款叶轮的结构设计直接决定泵组的水力效率与运行稳定性，在市政供水、化工流体输送、暖通循环、农田排灌等场景中，这类闭式叶轮是离心泵最常用的叶轮结构形式，适配输送清水或物理化学性质与水相近的低粘度介质，相比开式、半开式叶轮，闭式叶轮的流道封闭性更好，容积效率更高，更适合无大颗粒杂质的洁净流体输送工况。从结构细节来看，这款叶轮采用后弯式叶片设计，叶片数量匹配常规单级离心泵的水力参数要求，前后盖板的厚度沿径向做渐变处理，靠近轮毂位置的盖板厚度更大，用于抵消高速旋转时产生的离心应力，外缘位置厚度收窄，既降低转动惯量，也减少叶轮出口处的水力撞击损失。叶轮中心的轮毂孔用于和泵轴配合传递扭矩，

　　孔位的公差设计需要匹配泵轴的配合等级，通常采用H7/k6的过渡配合，保证运转时无相对窜动，同时方便检修拆装。叶片型线采用空间扭曲设计，并非简单的直板叶片，这种扭曲设计是基于流体在叶轮内从轴向流入转为径向流出的速度三角形变化做的适配，能让流体在流道内的流动更平顺，减少脱流、涡流的产生，降低泵组运行时的水力噪声和振动。叶轮的前后盖板外圆需要和泵体的密封环配合，形成极小的运转间隙，这个间隙的大小直接影响泵的容积效率，间隙过大会导致高压侧流体回流到进口侧，降低输送效率，间隙过小则容易在运转时出现密封环和叶轮的摩擦抱轴，设计时需要根据叶轮直径、材质的热膨胀系数、泵轴的挠度来确定合理的间隙值，一般常温清水泵的单侧间隙控制在0.2-0.

　　5mm区间。从安装边界来看，这款叶轮的轴向定位依靠轴肩和叶轮螺母实现，安装时需要保证叶轮出口中心和蜗壳的流道中心对中，偏差过大会导致流体进入蜗壳时产生偏流，引发径向力不平衡，缩短轴承和机械密封的使用寿命。叶轮做动平衡校验时，需要根据转速等级确定平衡精度，一般2900r/min转速的叶轮平衡精度要达到G6.3等级，剩余不平衡量产生的离心力不能超过叶轮自重的1%，避免高速运转时产生过大振动。在实际建模过程中，这类叶轮的流道部分需要和蜗壳的进口流道做匹配衔接，叶轮进口的延伸段要和泵盖的密封腔位置留出足够的密封安装空间，不能出现结构干涉。叶片和前后盖板的交接位置做了小圆角过渡，一方面是减少铸造时的应力集中，避免铸件出现裂纹缺陷，

　　另一方面也能减少流体在转角位置的流动死区，降低局部阻力损失。对于需要做有限元分析的场景，这款叶轮的几何结构可以直接导入仿真环境，划分网格后开展离心应力校核、模态分析，验证在最高转速下的结构变形量是否在允许范围内，避免叶轮变形后和密封环发生摩擦；也可以结合流体仿真软件，提取流道内的压力分布、速度分布，优化叶片进出口角度，进一步提升泵的水力效率，降低驼峰特性，让泵在全流量区间运行更稳定。这类叶轮的材质选择通常根据输送介质确定，输送常温清水多用灰铸铁或铸钢，输送腐蚀性介质则选用不锈钢或氟塑料衬里结构，不同材质的收缩率不同，建模时还需要预留对应的铸造加工余量，尤其是轮毂孔、外圆密封位这些需要机加工的位置，单边要留出2-3mm的加工余量，保证后续机加工后能达到设计尺寸精度。
