B600车型后转向节逆向结构设计

　　在商用车底盘的行走与转向系统中，后转向节承担着承载车身载荷、传递转向动作、连接轮毂与悬架摆臂的核心作用，本次完成的B600后转向节结构，是基于实物三维扫描逆向工程重构的数模，完全还原了实物的装配边界与结构特征，可直接用于底盘改制、配件复刻、性能仿真等场景。

　　从实际装车场景来看，该转向节适配6米级轻型商用客车的后转向桥，日常运行中需要同时承受垂直方向的满载载荷、转向时的横向侧向力、制动过程中的纵向冲击力，因此结构上采用了变截面的弯臂式设计，主体承载臂的截面厚度根据应力分布做了差异化处理，在转向拉杆连接座、轮毂轴承安装位、摆臂铰接点这几个应力集中区域，都做了局部加厚的结构过渡，避免应力集中导致的疲劳开裂。

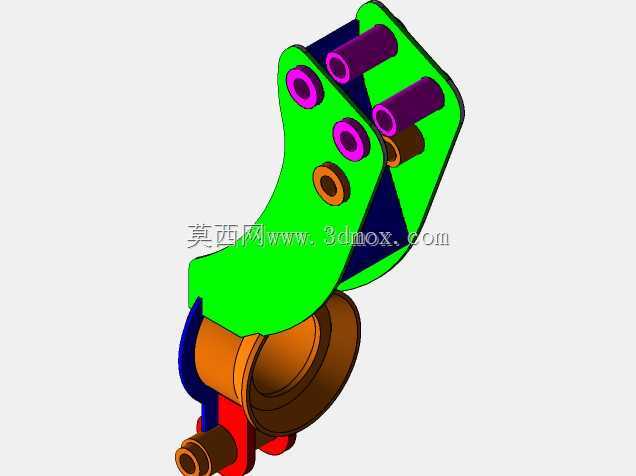

　　数模重构过程中，首先通过三维扫描获取了实物的全尺寸点云数据，对点云做去噪、封装、对齐之后，先提取了各个安装孔的轴线位置、配合面的平面度基准，再逐步重构曲面与实体结构。整个转向节的安装边界完全匹配原厂设计：上端三个呈三角分布的铰接孔，分别对应上摆臂、转向拉杆、稳定杆连杆的安装位，孔位内的衬套压装深度、孔径公差都按照实物的配合尺寸做了还原，压装衬套后的同轴度控制在0.02mm以内，保证装配后铰接动作无卡滞。下端的大孔径轴承位是轮毂轴承的安装基座，孔内的卡环槽、密封件安装台阶都完整还原，轴承位的圆柱度公差按照IT7级控制，保证轮毂轴承压装后运转无偏摆。

　　从功能特性来看，该转向节的转向摆角范围完全匹配原厂桥的转向梯形设计，最大内轮转角可达38度，外轮最大转角28度，满足整车最小转弯半径的设计要求。转向臂的力臂长度经过实物校核，转向时的拉杆作用力传递效率与原厂件一致，不会出现转向沉重、回正力不足的问题。制动卡钳安装位位于转向节的内侧，两个安装螺栓的孔距、安装面的平面度都与原厂卡钳完全适配，不需要额外改制即可直接装配浮动式制动卡钳，制动盘的跳动量基准也通过轴承位的轴线做了约束，保证制动过程无抖动。

　　逆向设计过程中，特意对实物的铸造拔模角度、加工余量做了还原，所有非加工面的拔模斜度控制在1.5度到3度之间，符合砂型铸造的工艺要求，加工面的余量预留均匀，单边2.5mm的加工余量可以满足铣削、镗孔的加工需求，不会出现余量不足导致的废品。零件的壁厚设计也遵循了铸造工艺要求，主体承载区域壁厚12mm，非承载的加强筋区域壁厚8mm，壁厚过渡区域采用R5到R10的圆角过渡，避免铸造过程中出现缩松、冷隔等缺陷。

　　在实际维修与配件生产场景中，该数模可以直接用于铸件的模具开制，也可以用于加工中心的数控编程，加工完成的零件不需要额外修配即可直接装车替换原厂件，适配B600系列轻型客车的后转向桥维修、底盘改装等需求。对于底盘设计人员来说，该数模也可以作为同级别车型转向节设计的参考，通过调整安装孔位、臂长等参数，快速适配不同载荷等级的车型底盘，缩短全新开发的周期。

　　需要注意的是，该转向节的材质为球墨铸铁QT450-10，具备足够的强度与韧性，能够满足商用车满载工况下的载荷要求，数模中所有的圆角、加强筋结构都不建议随意删减，否则会导致局部应力集中，降低零件的疲劳寿命。各个铰接孔的衬套压装过盈量控制在0.02mm到0.05mm之间，过盈量过大会导致衬套变形，过小则会出现衬套松动异响的问题。
