钢制轮毂环形结构三维数模设计

项目分类:汽车类 发布时间:2024-01-13 ID:723285
  • 钢制轮毂环形结构三维数模设计

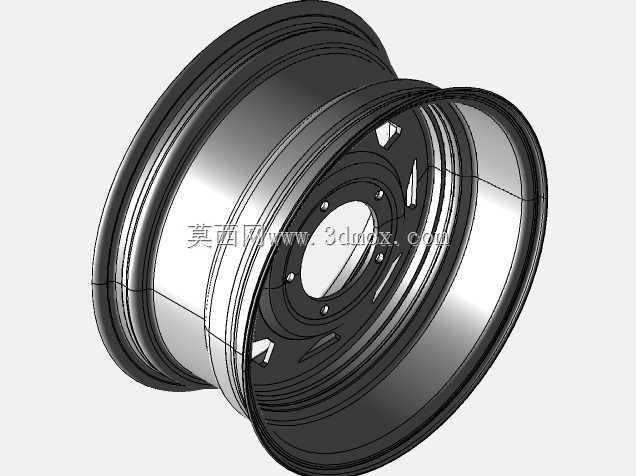

  日常做商用车底盘行走系统结构设计时,钢制轮毂是绕不开的核心承载构件,这套环形结构的数模完全按照量产钢制车轮的实际结构搭建,没有做多余的简化处理,能直接用于底盘总装的干涉校验、轮端周边部件的布局校核,也能作为轮辋加工工艺编制、轮辐冲压模具设计的参考基准。

  从实际装车场景来看,这类钢制轮毂主要适配轻卡、低速载货车辆以及部分工程作业车辆的非驱动轮端,核心作用是连接车桥轮端法兰与充气轮胎,既要承受车辆满载时的垂直载荷,还要传递制动、加速过程中的扭矩,同时缓冲路面颠簸带来的径向、侧向冲击,对结构的刚度、抗疲劳性能要求极高。数模里完整还原了轮辋的多段式卷边结构,也就是和轮胎胎圈配合的15°深槽座圈、外侧的锁圈挡边、内侧的轮缘过渡圆角,这些结构的尺寸公差直接决定轮胎装配后的气密性和高速运转时的动平衡表现,建模时特意保留了轮辋滚压成型后的壁厚变化特征,没有做等壁厚的简化处理,避免后续做有限元分析时出现应力计算偏差。

  轮辐部分的结构是整个轮毂的承载核心,数模里清晰呈现了中心的定位止口、沿圆周均匀分布的螺栓过孔、以及轮辐和轮辋焊接连接的弧形过渡区域。中心止口的直径是和车桥轮毂轴头的定位外圆严格匹配的,属于过盈配合的安装基准,装配时止口完全贴合轴头定位面,才能保证车轮旋转时的同轴度,避免高速行驶出现车轮抖动。螺栓过孔的位置度、孔径尺寸都按照商用车车轮的通用安装规范设计,孔位周边做了局部的冲压凸起加强,这个细节很多简化模型都会忽略,但实际装车时,螺栓拧紧后的压紧力会集中在孔位周边,没有加强结构的话长期交变载荷下很容易出现孔位开裂的问题。轮辐上的通风缺口也完全按照实际产品的结构还原,这些缺口一方面是给制动鼓、制动盘散热提供气流通道,避免长距离制动时轮端温度过高导致轮胎老化、制动效能衰减,另一方面也能在保证结构强度的前提下降低轮毂整体重量,减少簧下质量,提升车辆行驶的平顺性。

  做这套数模的结构设计时,首先确定的是安装边界条件:中心定位止口的尺寸、螺栓孔分布圆直径、螺栓数量和孔径,这些参数直接决定了轮毂能适配的车桥型号,不能随意改动,否则会出现无法装车的问题。其次是轮辋的名义直径和轮缘宽度,这部分参数要和选定规格的轮胎完全匹配,胎圈座的角度、圆角半径都严格遵循行业标准,避免出现轮胎装不上、或者装配后漏气、脱圈的风险。结构强度层面,轮辐和轮辋的连接区域采用了圆弧过渡的焊接结构,数模里预留了焊接工艺需要的搭接余量,没有做尖锐的直角连接,避免应力集中导致的焊缝疲劳开裂。轮辋部分的壁厚按照不同区域的受力情况做了差异化设计,和胎圈接触的座圈区域壁厚稍大,承受轮胎充气压力和车辆载荷的双重作用,中间的轮辋筒身区域壁厚稍薄,在满足刚度要求的前提下控制整体重量。

  从安装适配的角度来说,这套结构的轴向安装尺寸也做了精准控制,轮辐安装面到轮辋中心面的偏距参数完全符合轻卡轮端的通用设计要求,装配后车轮的轮距不会出现偏差,不会和转向节、制动气室、板簧支座等周边部件产生运动干涉。轮辋外侧的气门嘴过孔位置也在数模里做了预留,孔位周边做了翻边加强,避免安装气门嘴时割伤橡胶底座,同时保证充气时的操作空间。

  很多新手做轮毂建模时容易把轮辋做成等壁厚的光滑圆筒,忽略滚压成型的结构特征,也会把轮辐的通风口做成随意的形状,不考虑散热和应力分布的问题,这套数模完全规避了这些问题,所有结构特征都对应实际量产产品的加工工艺,不管是做结构教学、装配仿真还是工艺分析,都能提供准确的结构参考。另外轮辐表面的弧形造型也做了精准还原,这个弧度不是随意设计的,是经过多次强度校核确定的,既能在车辆过坑、承受冲击载荷时产生微量的弹性变形缓冲冲击力,又不会因为变形量过大导致轮辋和轮端部件产生磕碰。
