星型排布径向活塞连杆组件三维设计

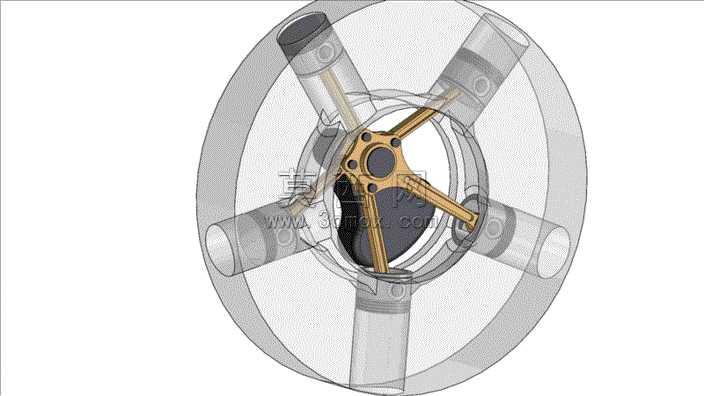

本作品为径向布置的活塞连杆组件三维建模成果，整体采用中心枢纽搭配五组周向均布活塞连杆的星型结构设计，建模过程依托三维参数化设计软件完成，全程遵循机械设计公差配合规范，对各部件的装配关系进行了精准还原。建模阶段首先完成中心连接毂体的结构绘制，对毂体中心的安装轴孔、周向分布的连杆铰接位做了参数化尺寸约束，确保五个连杆安装位的角度偏差控制在机械设计允许的公差范围内，保证组件运转时的动平衡性能。随后依次完成连杆杆身、活塞本体、活塞销、活塞环槽等细部结构的建模，连杆部分采用变截面杆身设计，既还原了实际部件的轻量化结构特征，也通过圆角过渡处理避免了应力集中结构的出现；活塞部分精准还原了环槽、销孔、内腔减重结构，每一处尺寸都参照通用径向动力部件的设计规范设定，确保各零件可完成无干涉虚拟装配。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：中心毂体与连杆主体采用金属合金材质，调整金属粗糙度参数模拟锻造金属的哑光磨砂质感，边缘处做轻微倒角反光处理凸显加工细节；活塞外圆工作面设置了高亮金属镀层材质，搭配彩色镀膜反光效果模拟高性能活塞的表面处理工艺，活塞端面做了半透明封盖材质，还原部件端部的密封结构特征；整体渲染采用柔和的影棚布光方案，通过多角度光源突出各部件的结构轮廓与材质差异，背景选用渐变中性灰调，让金属部件的质感表现更加突出。设计思路上，该模型重点还原径向活塞组件的周向均布传动特征，清晰展现了动力从中心轴输入后，通过连杆带动各活塞做往复运动的传动逻辑，各铰接位置预留了合理的装配间隙，可直接用于虚拟运动仿真演示，直观呈现径向动力结构的运转原理，模型结构完整，细节还原度高，可用于动力系统结构教学、产品方案展示等场景。
