套筒联轴器二维结构设计图纸

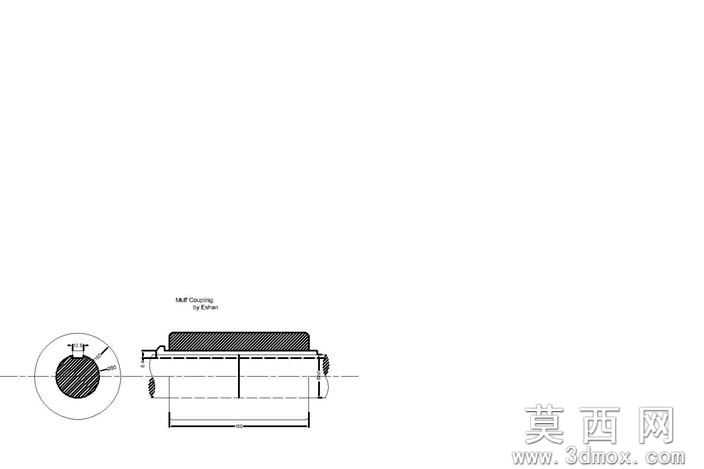

本次设计的套筒联轴器二维工程图，围绕轴系传动的同轴连接需求展开，采用套筒作为核心连接构件，通过键连接实现两根轴的周向固定与扭矩传递，结构紧凑、径向尺寸小，适用于低速、轻载、工作平稳的传动场景。图纸绘制过程中严格遵循机械制图国家标准，清晰表达了套筒的内外径尺寸、键槽位置与尺寸公差、两端轴的配合长度，同时通过剖视图完整呈现了套筒与轴的装配关系，明确了各零件的配合精度要求，确保加工与装配环节能够准确还原设计意图。在结构设计层面，选用整体式套筒结构，加工工艺性好，可直接采用圆钢车削加工完成，键槽采用普通平键连接形式，对中性良好，装拆便捷，能够有效补偿两轴安装时的微小同轴度误差，避免传动过程中产生附加载荷。设计过程中充分考虑了传动场景的载荷特性，对套筒的壁厚、键槽的深度与长度进行了校核计算，确保在额定扭矩下套筒不会发生剪切破坏，键连接不会出现压溃失效，同时在图纸中标注了关键配合面的表面粗糙度要求，保证装配后轴与套筒的配合紧密，传动过程无明显冲击与振动。图纸还完整标注了各部分的形位公差要求，包括套筒内外圆柱面的同轴度、键槽相对于轴线的对称度，确保零件加工后能够满足装配精度要求，避免因加工误差导致的装配困难或传动精度下降。整体设计兼顾了结构实用性、加工经济性与装配便捷性，能够为同类型套筒联轴器的设计、加工与装配提供准确的工程参考，也可作为三维建模的基础二维参考依据，帮助建模人员快速还原零件的三维结构，完成后续的装配验证与运动仿真工作。
