激光传感式链条磨损检测指示装置

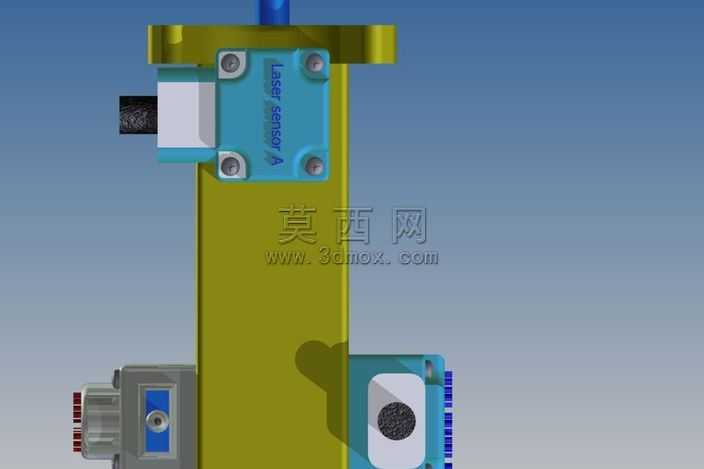

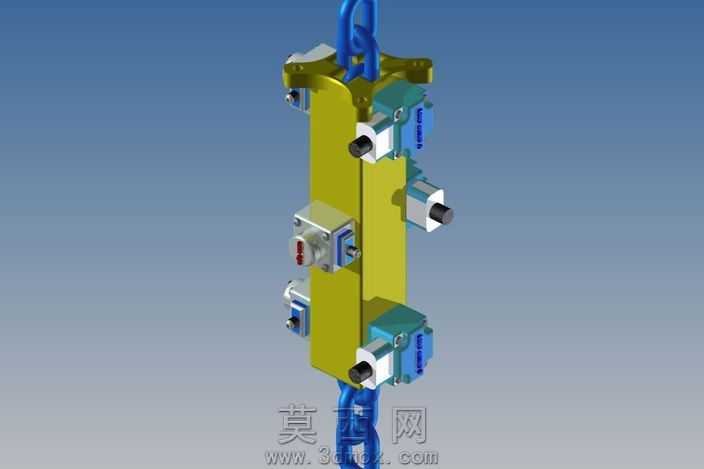

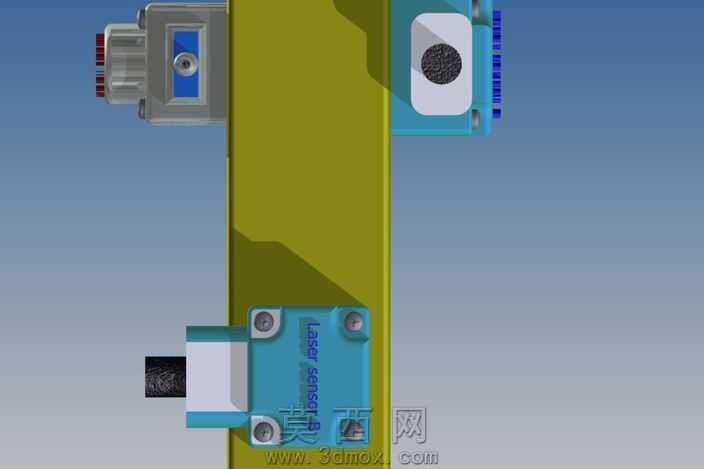

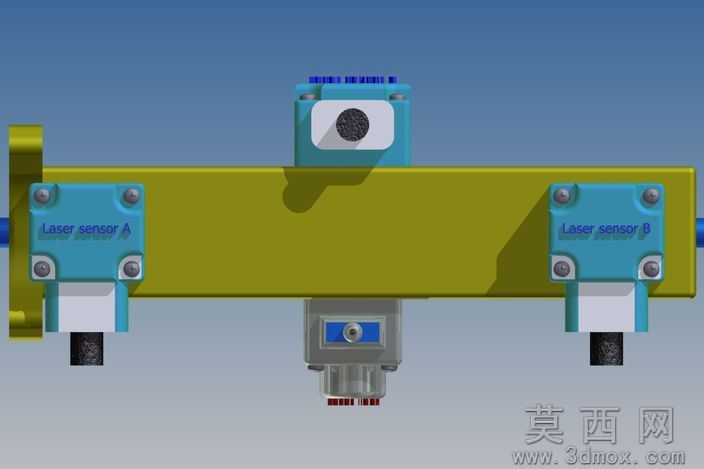

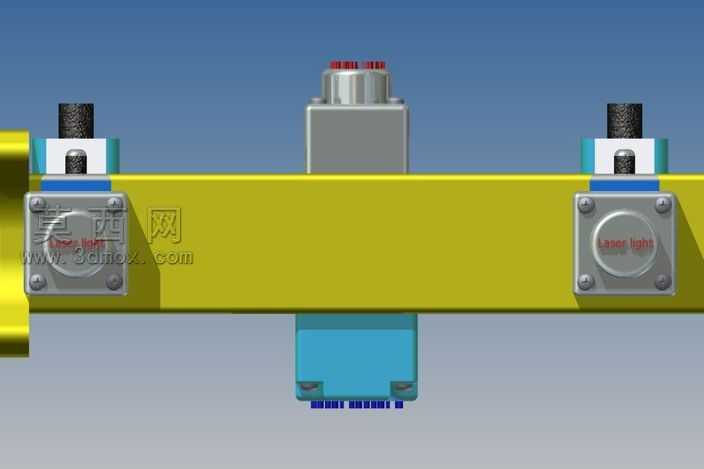

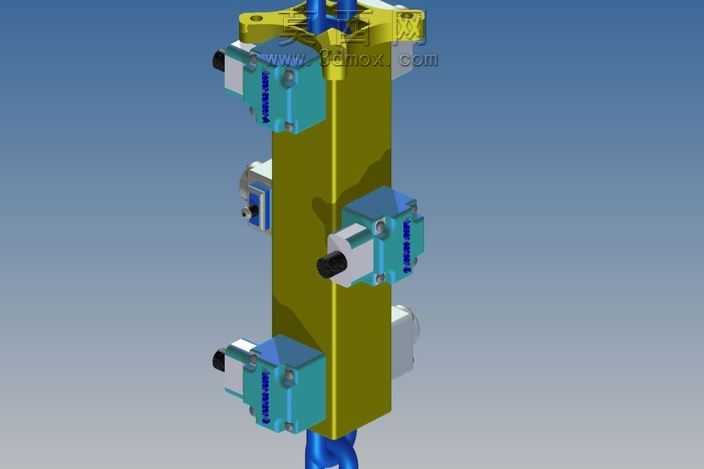

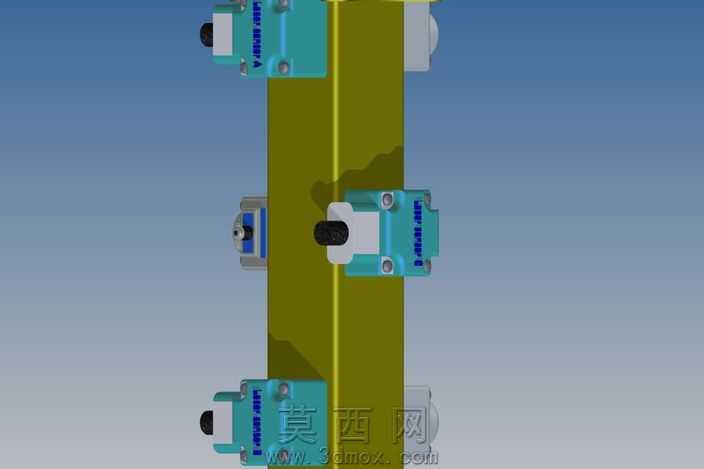

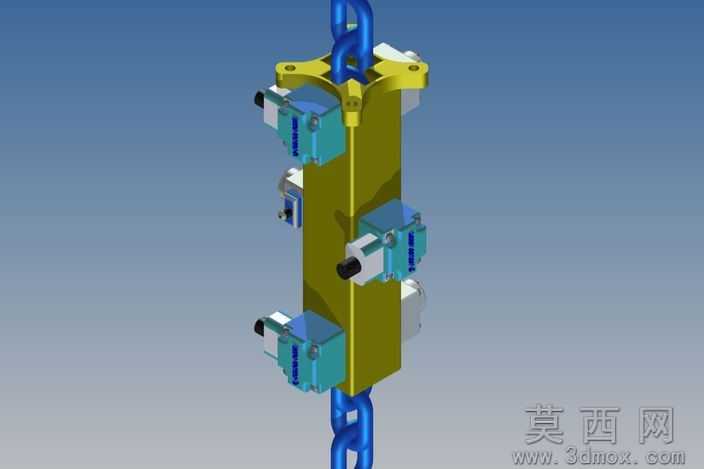

本作品为激光传感式链条磨损检测指示装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业检测设备的装配逻辑与尺寸规范，对各功能部件进行独立建模后完成层级装配，确保各部件间的配合公差符合实际工业应用的装配要求。建模阶段首先完成安装基座的结构设计，基座采用适配工业链条安装场景的卡装式结构，可稳定固定在链条运行路径旁的机架位置，为传感检测部件提供可靠的安装基准。核心检测模块采用激光传感单元设计，建模时还原了激光传感器的外壳防护结构、信号发射与接收端面的细节特征，传感器外壳做了圆角过渡与安装孔位的精准设计，可通过螺栓实现与安装基座的牢固连接，同时预留了信号线缆的走线空间，避免设备运行过程中线缆与运动部件发生干涉。装置配套设置了信号处理与指示模块，模块外壳采用轻量化的硬质防护结构设计，建模时还原了模块上的状态指示窗口、接线端口的细节，可将激光传感器采集的链条磨损数据转化为直观的指示信号，方便运维人员快速获取链条磨损状态。渲染阶段针对不同部件赋予了贴合实际工业应用的材质属性：安装基座采用哑光金属漆材质，还原工业金属构件的磨砂质感；激光传感器外壳采用工程塑料与金属嵌件结合的材质表现，区分塑料壳体的哑光质感与金属安装件的金属光泽；信号指示模块的透明指示窗口采用半透明聚碳酸酯材质，模拟真实透光效果；被检测的工业链条采用金属镀锌材质，还原链条表面的金属反光与使用质感。整体装配结构经过干涉校验，确保传感器的检测光路可精准对准链条的检测位置，不会与运行中的链条发生剐蹭，安装结构可适配不同规格的工业链条安装场景，设计思路围绕非接触式磨损检测的需求展开，通过激光传感的非接触检测方式，避免传统接触式检测对链条运行的影响，同时提升磨损检测的精度与响应速度，可广泛应用于输送设备、传动设备的链条状态监测场景，为设备运维提供可靠的状态指示依据。
