简约条钉刻度腕表表壳表盘结构设计

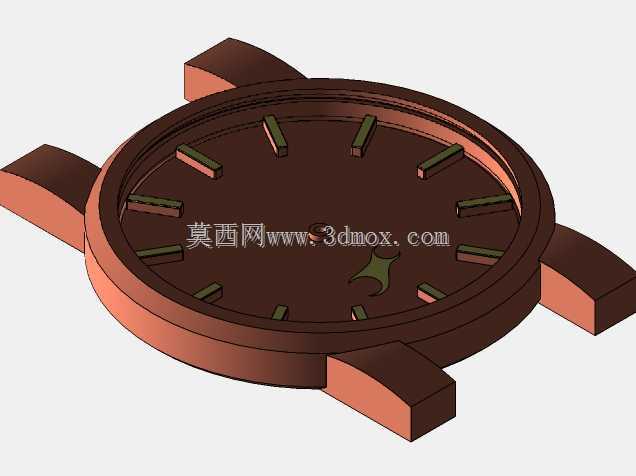

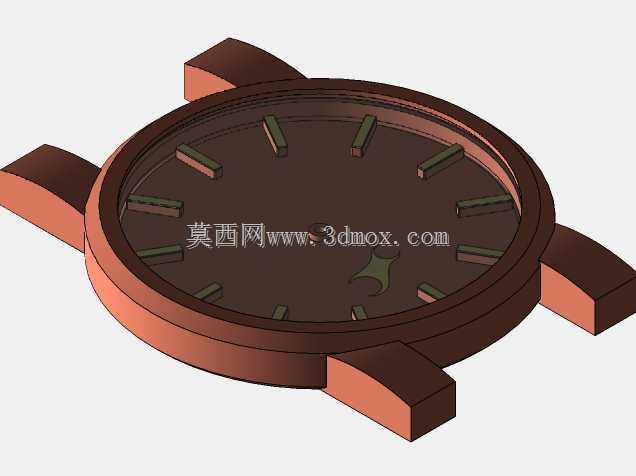

　　日常民用计时穿戴场景中，腕表的结构可靠性与外观适配性是设计阶段需要平衡的核心要点，这套腕表结构模型围绕基础款大三针腕表的核心承载部件展开，覆盖表壳、表盘、生耳连接位三个核心功能区域，适配常规通勤款腕表的量产装配需求。从实际装配逻辑来看，表壳采用一体化铣削成型的结构思路，外圈与中壳做无拼接的一体化设计，避免了多件拼接带来的防水缝隙问题，表耳部分采用直式平耳设计，生耳安装孔位预留标准20mm间距，适配市面绝大多数通用规格的皮质、帆布、金属表带，安装位的沉台深度做了0.3mm的余量设计，保证表带安装后与表耳侧面齐平，不会出现突出刮蹭衣物的问题。表盘部分采用平面无弧面设计，刻度采用嵌入式条钉结构，区别于印刷刻度的易磨损问题，

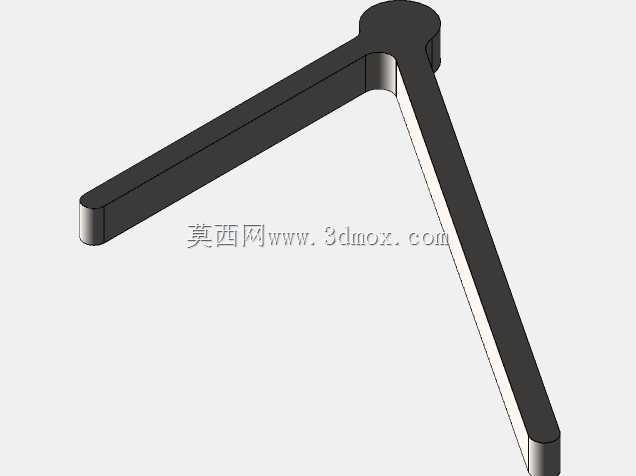

　　条钉嵌入深度为0.4mm，装配后与表盘表面齐平，不会出现指针刮蹭刻度的问题，12个刻度位的排布严格遵循30度等分圆周的公差要求，每个刻度的长度、宽度保持一致，中心轴孔预留标准三针同轴安装位，孔径公差控制在0.02mm范围内，保证指针安装后同轴度达标，走时过程中不会出现偏摆蹭针的问题。从安装边界尺寸来看，表壳整体外径控制在40mm区间，厚度预留8mm的内部容纳空间，可容纳常规石英机芯或基础款自动机械机芯，表壳后盖位采用旋入式结构的预留设计，螺纹圈做均布3个止转卡位，保证后盖旋紧后防水圈压缩量均匀，达到日常30米生活防水的结构要求。设计过程中充分考虑了CNC加工的工艺可行性，表壳外边缘做R0.5mm的圆角过渡，

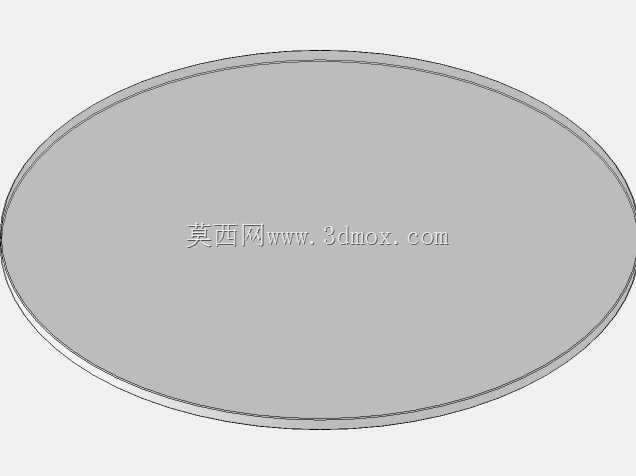

　　避免加工后出现锐边割手的问题，同时减少阳极氧化或电镀工序中的应力集中点，提升表面处理的良率。表耳的弧度做了贴合手腕弧度的15度向下倾斜设计，佩戴时表壳可以更好贴合手腕曲面，不会出现悬空硌手的问题，生耳孔位的位置距离表壳下端面1.2mm，保证表带安装后弯折角度符合人体工学，长期佩戴不会出现表带折痕过早断裂的问题。表盘的中心定位凸台做0.2mm的高度设计，装配时可以直接卡入机芯的定位槽内，不需要额外点胶固定，减少装配工序的同时，也避免了胶水溢出污染表盘的问题。条钉刻度的安装槽采用平底设计，装配时可以通过压装工艺直接将金属条钉压入槽内，配合微量固持胶即可达到长期使用不脱落的要求，每个刻度槽的位置度公差控制在0.01mm范围内，

　　保证视觉上刻度排布均匀无偏移。这套结构没有做多余的装饰性设计，所有结构特征都服务于装配可靠性与佩戴实用性，既可以作为基础款腕表的量产结构参考，也可以作为个性化改装腕表的基础载体，通过更换表盘刻度样式、表壳表面处理工艺，就能衍生出不同风格的通勤款腕表产品。在实际建模过程中，所有配合面都预留了合理的装配公差，表壳与机芯的容纳腔尺寸比常规机芯外径大0.1mm，方便装配时的调整，同时避免间隙过大出现机芯晃动的问题，防水圈安装槽的深度与宽度按照标准1.2mm线径防水圈设计，压缩量控制在25%的合理区间，既保证防水性能，又不会因为压缩量过大导致后盖旋紧困难。
