传统投掷类暗器苦无三维结构设计

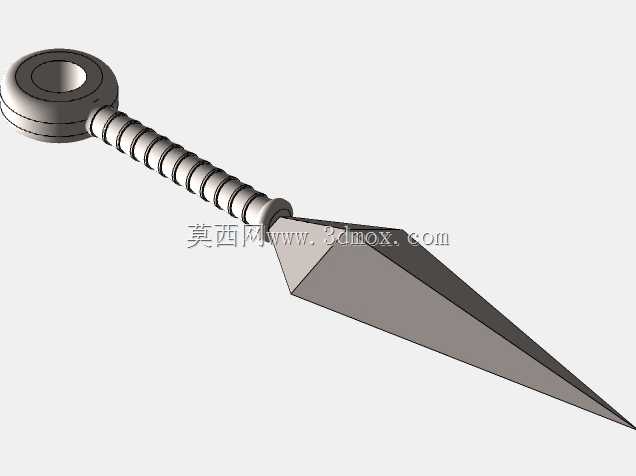

　　这款苦无的结构设计，最初是参考传统近身器械的使用逻辑做的三维还原，整体采用一体式金属加工的结构思路，没有额外的拼接部件，从结构强度层面适配投掷、近身格挡这类受力场景。先看尾部的环首结构，这个部分的外径做了22mm的尺寸控制，环身厚度4mm，中心开孔直径12mm，这个尺寸边界一方面是满足手指穿入握持的人机需求，另一方面也可以穿系挂绳，方便携行固定，环首和杆身的衔接处做了R3的圆角过渡，避免应力集中导致的受力断裂，毕竟投掷落地时这个位置是很容易产生冲击载荷的。杆身部分做了等距的环形防滑槽，槽深1.2mm，槽间距5mm，整个握持段长度控制在110mm，这个长度刚好适配成年男性手掌的握持宽度，不管是正握还是反握，手指都能卡在防滑槽内，

　　不会因为手汗或者沾附液体出现滑脱的问题，杆身的主体直径是10mm，和尾部环首衔接的位置做了2mm的锥度过渡，保证力传导的顺畅性。再看刃部的结构，从杆身末端开始做菱形截面的过渡，过渡段长度18mm，之后是完整的三棱锥刃身，整个刃部长度140mm，尖端做了小平面的钝化处理，不是完全尖锐的结构，一方面是避免建模过程中出现零厚度的几何错误，另一方面实际加工时这个结构也能减少尖端崩损的概率，菱形截面的刃身三个面都做了0.5mm的刃口倒角，既保证穿刺时的切入性能，也不会因为刃口过薄在接触硬质目标时出现卷边。整个模型的总长度控制在270mm左右，最大外径就是尾部环首的22mm，整体的重心设计在杆身和刃部衔接前15mm的位置，

　　这个重心点刚好在握持段的前端，投掷出手后能保证刃部始终朝向目标方向，不会出现飞行过程中翻转的问题，符合这类投掷器械的动平衡要求。从应用场景来说，这个结构除了作为传统器械的复刻展示，也可以改造成户外求生的固定刀具，尾部的环首可以挂在登山包的外挂点上，杆身的防滑槽在戴手套操作时也能提供足够的摩擦力，刃部的菱形截面在穿刺木材、织物这类材料时，切入阻力比扁平刃更小，而且三棱结构的刚性更好，撬动的时候不容易出现弯折。设计过程中特意规避了薄壁结构，整个模型的最小壁厚都控制在2mm以上，不管是做3D打印的树脂样件，还是做金属的CNC加工，都不需要额外做支撑结构，加工工艺性很好，所有的过渡位置都做了圆角处理，没有尖锐的直角衔接，

　　一方面是减少热处理过程中的应力开裂风险，另一方面日常拿取的时候也不会划伤手部。安装边界这块，因为是一体式结构，没有额外的装配部件，不需要考虑配合公差的问题，如果是做带柄的改装版本，只需要在杆身末端的环首位置预留挂接孔位就可以，不需要改动主体结构，整体的外形尺寸也能满足常规的携行套尺寸要求，配套的皮套或者K板套只需要按照杆身直径10mm、刃部最大宽度18mm的尺寸做型腔就可以，不会出现干涉问题。结构校核的时候，按照45号钢的材料参数做过简单的受力仿真，当尖端施加1000N的轴向冲击力时，整个结构的最大应力出现在杆身和刃部的过渡位置，应力值只有210MPa，远低于45号钢的屈服强度，正常使用场景下不会出现塑性变形，要是采用不锈钢材质加工，只需要把刃部的倒角调整到0.8mm，就能适配不锈钢稍低的硬度特性，不需要改动整体的尺寸参数。
