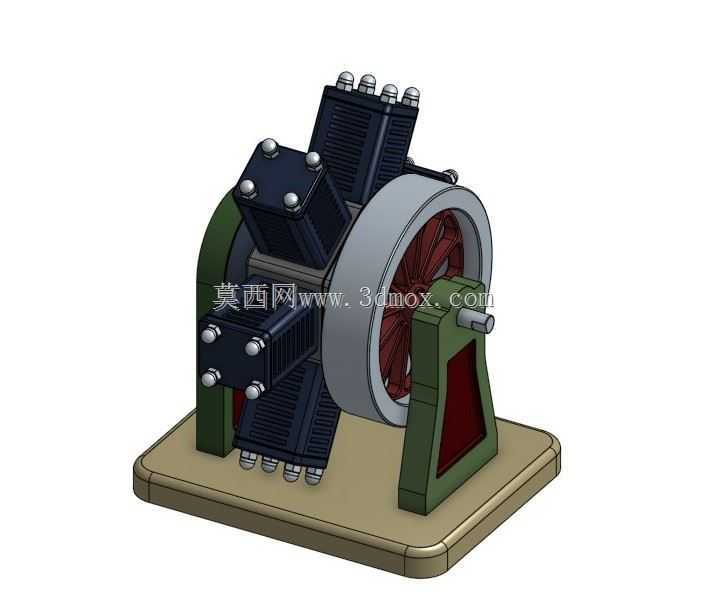

六缸径向气动动力输出结构设计

　　在小型气动动力单元的选型场景里，径向布局的多缸气动结构一直是小空间高扭矩输出需求的优选方案，这套六缸径向气动动力结构，针对低压气源驱动的工况做了针对性的结构优化，适配教学演示台架、小型气动工具动力端、低压气源驱动的辅助动力装置等场景，相比轴向布局的气动马达，径向结构的扭矩输出更平顺，单缸做功的脉动冲击被多缸错峰做功抵消，启动阶段的静扭矩输出能力更强，在气源压力0.4-0.8MPa的常规工厂气源工况下，不需要额外加装增压装置就能直接驱动。

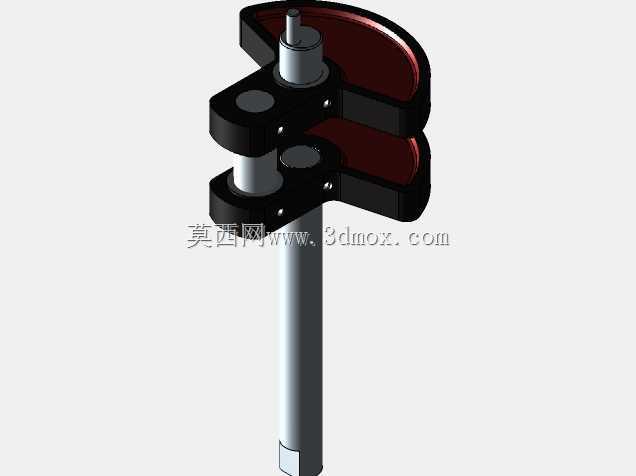

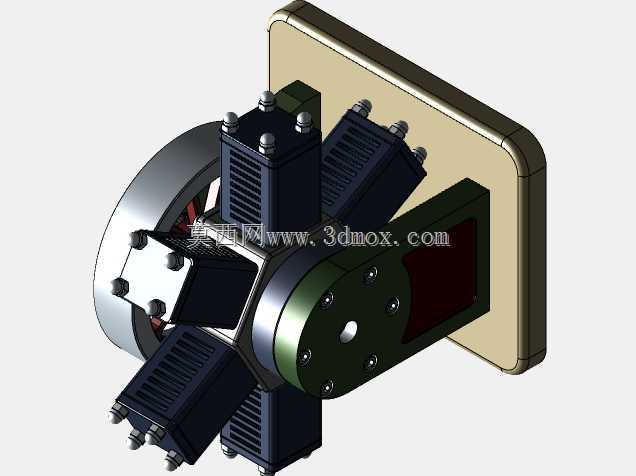

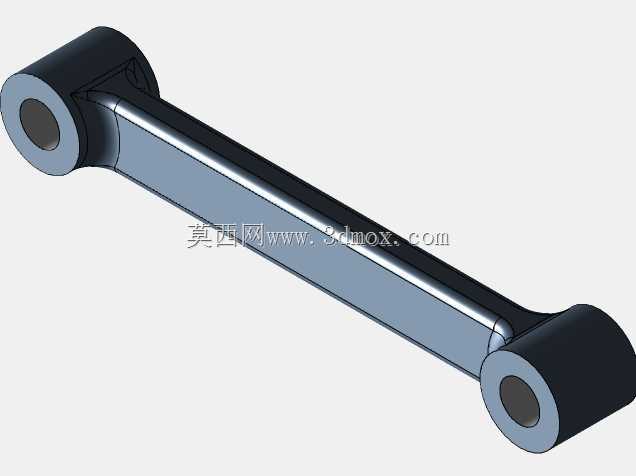

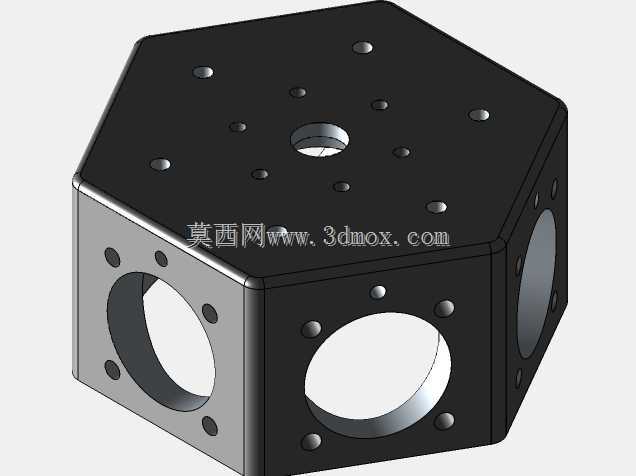

　　从结构设计逻辑来看，这套组件采用了中心曲柄输出的经典径向布局，六个气缸沿中心输出轴的圆周方向均匀排布，每一个气缸的连杆都直接铰接在中心曲柄的曲柄销上，没有多余的传动中间件，动力传递路径被压缩到最短，传动过程中的机械损耗被控制在极低水平。建模过程中针对每一个气缸的配气相位做了匹配性的结构避让，缸体与中心机匣的连接采用定位销加螺栓的紧固方式，既保证了装配过程中的同轴度精度，也方便后期拆解维护密封件。缸体的气道集成在机匣内部，没有外露的气管接头，减少了外接管路带来的漏气风险，同时也压缩了整体结构的径向尺寸。

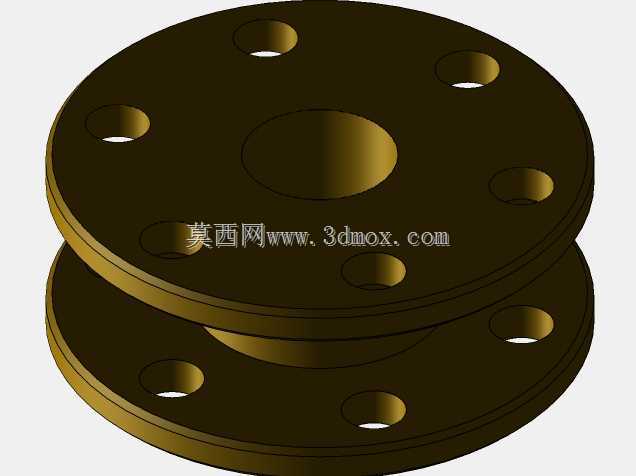

　　从安装边界来看，这套结构的中心输出轴采用阶梯轴设计，轴端预留了标准键槽，可直接对接联轴器、带轮等传动件，安装基准面设置在机匣的下端法兰面，法兰上预留了均匀分布的安装通孔，可直接固定在设备的安装基座上，不需要额外设计转接支架。整体结构的径向尺寸控制紧凑，轴向长度较短，在安装空间局促的小型设备内部也能完成布置，不会和周边的管线、其他结构件产生干涉。

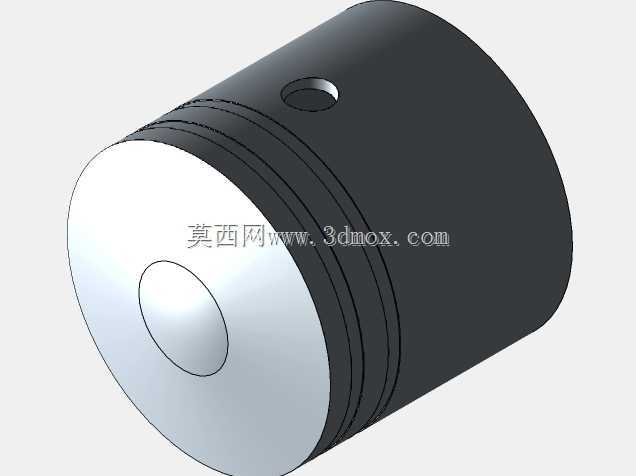

　　功能特性层面，这套气动结构的做功逻辑是通过高压气体依次推动六个活塞做往复运动，通过连杆将活塞的直线运动转化为中心轴的旋转运动，相比叶片式气动马达，活塞式的径向结构密封性能更好，在低转速工况下不会出现明显的扭矩衰减，长时间运行的磨损量更小，密封件的更换周期更长。每一个气缸的缸套都采用独立可拆设计，单个缸体出现磨损或者密封失效时，不需要拆解整个机匣就能完成备件更换，维护成本更低。配气机构集成在中心轴的端部，随轴转动过程中自动完成各个气缸的进排气切换，不需要额外的电磁阀组或者外置配气元件，简化了配套气路的设计难度，用户只需要接入主进气管路和排气管路就能让结构正常运行。

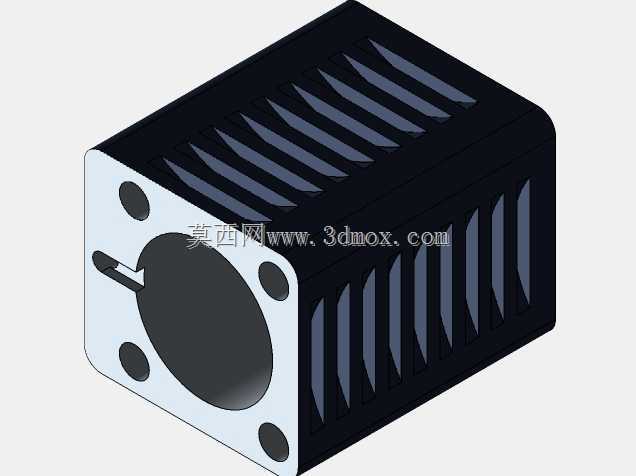

　　设计过程中针对运动部件的干涉问题做了全行程的运动仿真验证，活塞在上下止点位置时，连杆和缸体端面、曲柄和机匣内壁之间都预留了足够的安全间隙，不会出现运动卡滞的问题。所有铰接位置都预留了润滑脂注油通道，日常维护时可以直接通过注油嘴加注润滑脂，不需要拆解结构就能完成运动副的润滑保养。缸体的散热结构直接集成在缸体外壁，采用散热筋结构增大和空气的接触面积，长时间连续运行时不会因为缸内气体压缩做功产生的热量导致密封件过早老化。

　　在实际应用场景中，这套结构既可以作为气动教学的演示教具，直观展示径向发动机的做功原理和运动逻辑，也可以直接作为小型气动设备的动力端，比如防爆场景下的小型输送装置驱动、易燃易爆车间内的辅助动力输出，因为采用气动驱动，运行过程中不会产生电火花，完全满足防爆工况的使用要求。相比电动驱动的动力单元，这套气动结构的过载能力更强，出现负载卡滞时不会出现烧损故障，气源泄压后就能自动解除锁止状态，安全性更高。针对不同的扭矩输出需求，还可以通过调整进气压力的方式灵活调整输出扭矩和转速，不需要额外加装调速装置，适配不同负载的驱动需求。
