CA6140发动机排气歧管结构设计

　　在商用车动力总成与通用工业内燃机的配套体系中，排气歧管是衔接气缸盖排气口与下游排气后处理、消声系统的核心导流部件，这款适配CA6140机型的排气歧管，其结构设计完全围绕四缸直列发动机的排气时序、流场特性与安装边界展开，没有冗余的装饰性结构，每一处曲面与连接位都对应实际装机的功能需求。

　　从实际装机场景来看，这类排气歧管主要搭载于大排量四冲程柴油发动机，覆盖中型载货汽车、固定式工业发电机组、工程作业机械的动力单元，工作环境长期处于600-850℃的高温排气冲刷下，同时要承受发动机启停过程中的热胀冷缩应力、整车运行带来的振动载荷，因此结构设计上首先要解决的是各缸排气的干涉问题，避免相邻气缸的排气脉冲相互干扰，降低排气背压，保证每个气缸的排气顺畅度，直接影响发动机的充气效率与动力输出表现。

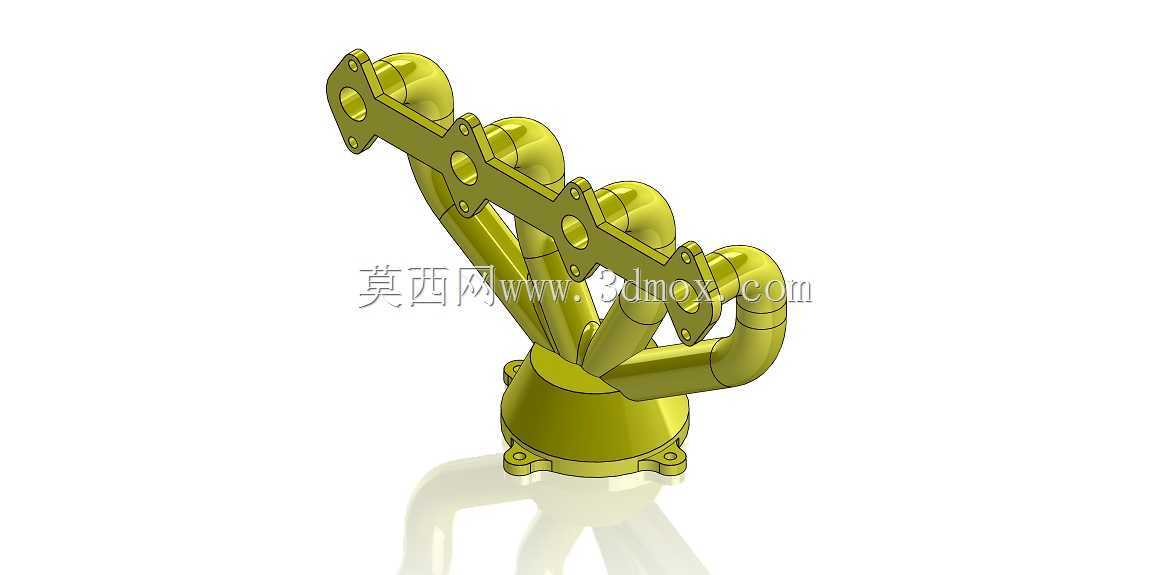

　　设计过程中首先确定的是安装法兰的边界尺寸，进气侧的连接法兰采用一体化铣削成型结构，四个等距分布的螺栓孔位完全匹配CA6140气缸盖的排气口安装坐标，法兰密封面预留了0.1mm的平面度公差要求，可适配金属石墨复合密封垫片，避免高温工况下的排气泄漏问题。四个支管的弯曲走向完全避让发动机缸盖的螺栓凸台、喷油器安装位以及周边的冷却管路走线空间，支管的曲率半径经过流场仿真优化，没有出现直角弯折或者截面突变的结构，尽可能降低排气流动过程中的沿程阻力，每个支管的长度经过等差匹配，对应四缸发动机1-3-4-2的点火顺序，让各缸排出的废气在汇入总集合管时不会产生正面对冲，减少排气紊流带来的能量损耗。

　　集合管的出口端采用圆形法兰接口，对接下游的排气制动阀或者涡轮增压器进气口，法兰下方设置了带安装孔的固定支脚，可通过螺栓固定在发动机缸体的侧方支架上，分担歧管自身的重量载荷，避免长期振动下进气侧法兰的螺栓出现疲劳断裂。整个歧管的管壁厚度按照高温铸铁件的铸造工艺要求设置为4mm，既保证高温下的结构强度，也控制整体重量不会超出动力总成的配重要求，支管与集合管的衔接位置做了大圆角过渡处理，减少应力集中点，避免冷热循环下出现开裂漏气的故障。

　　从安装适配性来看，整个歧管的外轮廓边界完全在发动机舱的预留安装空间内，不会与周边的发电机、起动机、冷却水管路产生运动干涉，安装时可从发动机侧方直接对位安装，不需要额外调整周边部件的位置，维护拆卸时也可以单独拆下歧管进行密封垫更换或者裂纹检测，不需要拆解周边的附属部件。结构上没有采用复杂的分体焊接结构，整体为一体化铸造成型，减少了连接密封点，降低了长期使用后的泄漏风险，支管外壁的曲面过渡均匀，符合砂型铸造的拔模工艺要求，不需要额外设置复杂的型芯结构，量产时的工艺可行性更高，成品率更稳定。

　　在实际使用过程中，这类排气歧管的结构设计还要考虑热变形的补偿空间，固定支脚的螺栓孔采用长圆孔设计，允许歧管在高温升温过程中产生一定的轴向热伸长，不会因为热胀冷缩被约束而产生结构内应力，法兰的密封面宽度设置为8mm，即使长期使用后出现轻微的平面变形，也能保证密封垫片有足够的压合面积，维持密封性能。四个支管的内壁光滑度要求达到Ra6.3，减少积碳在管壁的附着，避免长期使用后支管通径被积碳堵塞，影响排气效率。
