通用汽车直喷燃油喷射器逆向结构

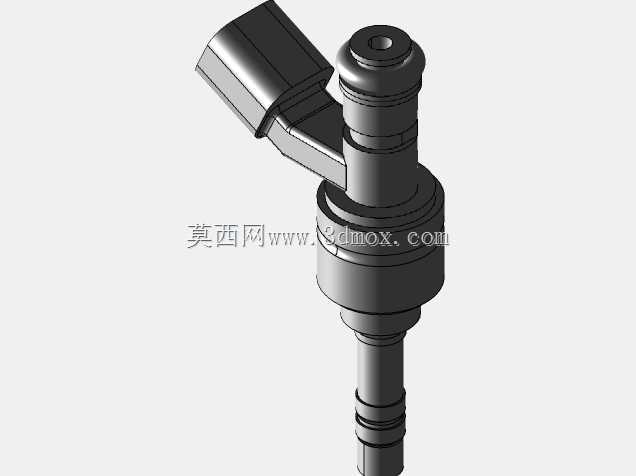

　　缸内直喷技术在当下乘用车动力系统中的普及度逐年提升，燃油喷射器作为直喷系统里直接决定燃油雾化效果、喷射正时精度的核心执行部件，其结构精度直接影响发动机的动力输出表现、燃油经济性与排放水平。这次完成逆向建模的AC Delco配套GM机型的直喷喷油器，主要适配通用旗下多款搭载2.0T、1.5T缸内直喷动力的乘用车型，安装位置位于发动机气缸盖的喷油器安装孔内，顶端对接燃油分配管的高压油路，侧方的接插件对接发动机ECU的驱动线束，喷嘴端直接伸入燃烧室内部，在ECU的脉冲信号控制下完成高压燃油的精准喷射。

　　从实际装车的工况来看，这类直喷喷油器需要长期承受燃油分配管输送的15-35MPa高压燃油，同时喷嘴端要耐受燃烧室内部点火做功时的上千摄氏度高温、以及混合气燃烧带来的压力冲击，因此整个部件的结构设计在密封可靠性、结构强度、响应速度上都有极高的要求。逆向建模过程中首先对实物的安装边界做了全尺寸测绘：喷油器主体的轴向总长、各段轴径的配合公差都严格按照实物测量值还原，其中与气缸盖安装孔配合的密封段直径、与燃油轨对接的进油端外径，都严格匹配原厂装机的配合尺寸，保证模型导入整车动力系统装配时不会出现干涉问题；侧方出线的接插件采用倾斜式布局，角度完全按照实物测绘，避免后续装配时与气缸盖周边的线束固定支架、气门室罩盖等部件产生空间干涉。

　　结构设计上，整个喷油器采用分层式轴类布局，从进油端到喷嘴端依次布置进油滤网、电磁驱动线圈、衔铁组件、针阀偶件、喷嘴雾化头，外部的金属壳体采用多段阶梯轴结构，不同轴段之间的过渡圆角都做了精准还原，这些圆角并非工艺性倒角，而是为了分散喷油器在高频工作时受到的振动应力，避免长期受发动机振动、燃油压力脉动影响出现壳体疲劳裂纹。侧方的接插件壳体采用耐高温工程塑料材质，与金属主体之间的包胶密封结构也在模型中做了细节还原，这个位置的密封可靠性直接决定了是否会出现机油、油气渗入接插件导致的接触不良问题，是实际维修中故障率相对较高的部位。

　　逆向过程中对针阀的升程行程、喷嘴喷孔的排布角度也做了结构还原，这类GDI喷油器的喷孔通常采用多孔非对称排布，每个喷孔的喷射角度、孔径都经过匹配燃烧室气流运动的标定，保证喷入气缸的燃油油束能与进气滚流充分混合，避免燃油湿壁导致的积碳、机油稀释问题。模型中还原的密封槽位置、O型圈的安装槽尺寸都严格对应实物，上下两处O型圈分别承担燃油轨端的高压燃油密封、以及燃烧室端的燃气密封作用，槽宽与槽深的尺寸直接影响O型圈的压缩率，压缩率过大容易导致O型圈过早老化失效，压缩率过小则会出现密封泄漏问题，建模时这些配合尺寸都按照实测值做了公差预留，可直接用于后续的密封性能仿真、装配工艺验证工作。

　　从工程应用的角度来说，这类高精度逆向的喷油器模型，既可以用于汽车维修领域的配件结构比对、故障件失效分析，也可以用于动力系统改装时的喷油器选型匹配、安装空间校核，还能作为教学案例帮助从业者理解缸内直喷系统的核心部件结构逻辑。建模过程中没有对实物的结构做任何简化处理，所有的倒角、退刀槽、接插件内部的端子避让空间都做了1:1还原，保证模型的工程可用性，避免简化结构导致后续仿真、装配环节出现尺寸偏差。
