绞盘用长条形导缆器结构设计

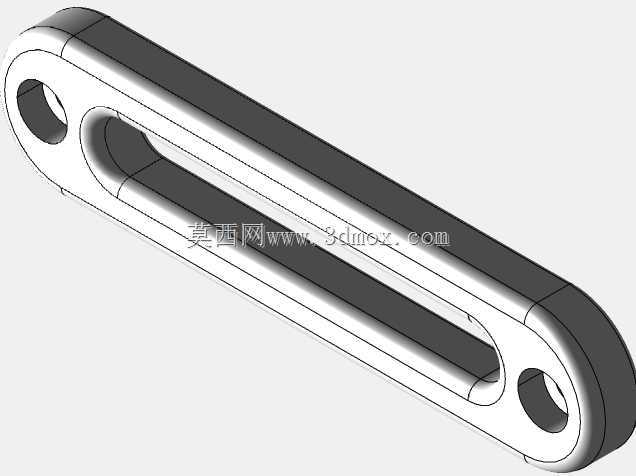

　　在起重牵引、越野救援、船舶系泊以及工程吊装的作业场景里，绞盘作为核心的牵引执行设备，其缆绳收放过程的顺畅度直接决定作业效率与操作安全，导缆器就是配套绞盘使用的关键导向部件。这款长条形结构的导缆器，核心作用是在缆绳收放过程中对其进行横向与纵向的位置约束，避免缆绳在绞盘卷筒上出现乱绳、咬绳、偏磨的问题，同时抵消缆绳牵引角度偏移带来的侧向力，降低缆绳与绞盘架体之间的硬摩擦损耗，延长缆绳的实际使用寿命。从结构设计逻辑来看，这款导缆器采用了对称式长腰型主体结构，两端分别设置同轴的圆形安装孔，用于通过销轴将导缆器固定在绞盘的安装支架上，安装孔的位置精度直接决定导缆器的转动灵活性，建模过程中需要严格控制两孔的同轴度公差，避免安装后出现卡滞、

　　转动不畅的问题。主体中部开设的长条形通槽是缆绳的穿行通道，槽体的两侧边缘做了大圆弧过渡处理，所有与缆绳接触的棱边都设置了圆角结构，避免尖锐边角切割缆绳的纤维层或者钢丝层，在实际建模时需要重点关注槽口圆角的连续性，不能出现局部棱边凸起的结构缺陷。导缆器的整体厚度根据适配的缆绳直径做匹配设计，槽体的宽度略大于缆绳的最大外径，保证缆绳在槽内可以小角度摆动，同时不会出现脱槽的风险。从安装边界来看，两端安装孔的中心距是核心安装尺寸，直接决定导缆器能否适配对应型号的绞盘支架，建模时需要严格保证中心距的尺寸公差，同时安装孔的内径要匹配常用的销轴直径，孔壁的粗糙度要求控制在合理范围，降低销轴转动时的磨损速率。导缆器的主体外形采用等厚度板状结构，

　　整体结构简洁，加工工艺性好，可以采用板材切割后铣削成型，也可以通过铸造后精加工的方式批量生产，结构本身没有复杂的曲面特征，三维建模过程中可以通过草图拉伸、倒圆角的常规特征完成，重点需要校验结构的受力强度：当缆绳以最大偏角牵拉时，槽体侧壁承受的侧向挤压力需要满足材料的许用应力要求，两端安装孔的位置需要做局部加厚处理，避免销轴受力时出现孔位变形。在实际使用场景中，这类导缆器不仅可以配套电动绞盘使用，也可以适配手动绞盘、液压绞盘等不同动力类型的牵引设备，在车载救援绞盘上安装时，导缆器可以适应不同角度的牵引工况，不管是水平拖拽、斜向牵引还是垂直起吊，都能保证缆绳顺畅收卷到卷筒上，不会因为牵引角度过大导致缆绳挤压绞盘的侧边支架。

　　在船舶系泊场景中，这类导缆器还可以引导缆绳的走向，抵消水流、风浪带来的缆绳摆动偏移，减少系泊过程中的缆绳磨损。设计这类导缆器的时候，不能单纯追求结构轻量化，需要根据额定牵引载荷计算主体的截面厚度，避免大载荷下出现结构断裂，同时槽体的圆弧半径要大于缆绳的最小弯曲半径，防止缆绳在导缆器位置出现过小角度弯折，损伤缆绳内部的承重结构。三维建模过程中，需要对所有的锐边做倒钝处理，不仅是与缆绳接触的槽口位置，导缆器的外轮廓边缘也要设置小圆角，避免安装和使用过程中划伤操作人员。另外，导缆器与安装支架之间需要预留合理的转动间隙，保证其可以随着缆绳的牵拉角度自动偏转，始终让槽体方向与缆绳受力方向保持一致，减少缆绳与槽壁之间的滑动摩擦。从结构细节来看，这款导缆器没有设置额外的滚轮结构，属于固定式滑动导缆器，相比带滚轮的导缆器结构更简单，可靠性更高，维护成本更低，适合在重载、粉尘多、户外恶劣的作业环境下使用，不会出现滚轮卡滞、轴承锈蚀的问题，虽然滑动摩擦的阻力比滚轮结构略大，但在常规牵引速度下，摩擦损耗完全在可接受范围内，整体的耐用性更有优势。建模时还需要考虑安装后的运动干涉问题，当导缆器绕两端销轴转动到最大角度时，不能与绞盘的支架、卷筒以及其他附属部件发生碰撞，需要预留足够的转动空间，保证全角度范围内的动作顺畅。
