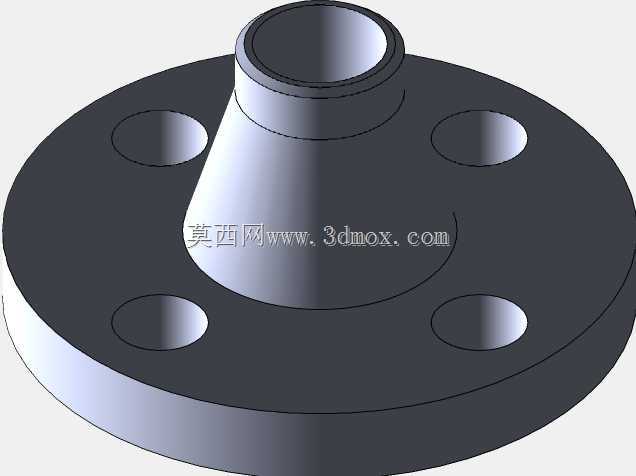

1寸NPS300磅级突面对焊法兰结构

　　在石油化工、市政给排水、工业蒸汽输送、燃气输配等涉及压力管路搭建的场景中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压部件，其中对焊法兰凭借颈部过渡结构带来的结构强度优势，在中高压、温度波动幅度大的管路工况中应用占比极高。本次呈现的1寸公称通径300磅级突面对焊法兰，完全遵循ASME B16.5管法兰标准的尺寸规范设计，适配公称压力等级300LB的管路系统，可匹配对应压力等级的垫片、螺栓紧固件完成密封连接。从结构设计逻辑来看，该法兰采用带锥度过渡颈的结构，颈部从法兰盘位置向接管端逐步收窄，最终与对接的1寸公称通径管道壁厚匹配，这种设计能够将管路运行中产生的应力通过锥颈平滑传递到管道本体，

　　避免法兰盘与接管连接位置出现应力集中，相比平焊法兰大幅降低了交变载荷下焊缝开裂的风险，适合存在压力波动、温度交变的管路工况。法兰密封面采用突面（RF）形式，密封面表面加工有标准要求的水线纹理，安装时配合非金属垫片或金属缠绕垫片，可在螺栓预紧力作用下填充密封面微观间隙，实现管路介质的静密封，突面结构的密封面加工难度低、安装对中容错率高，是中低压管路中应用最广泛的密封面形式。法兰盘上均匀分布4个螺栓通孔，孔位的节圆直径、螺栓孔直径均严格对应ASME B16.5标准中1寸300LB法兰的参数要求，安装时可直接匹配同标准的配对法兰、阀门法兰，无需额外调整孔位，能够有效降低现场安装的配作工作量。从安装边界来看，该法兰的对接端采用对焊连接形式，

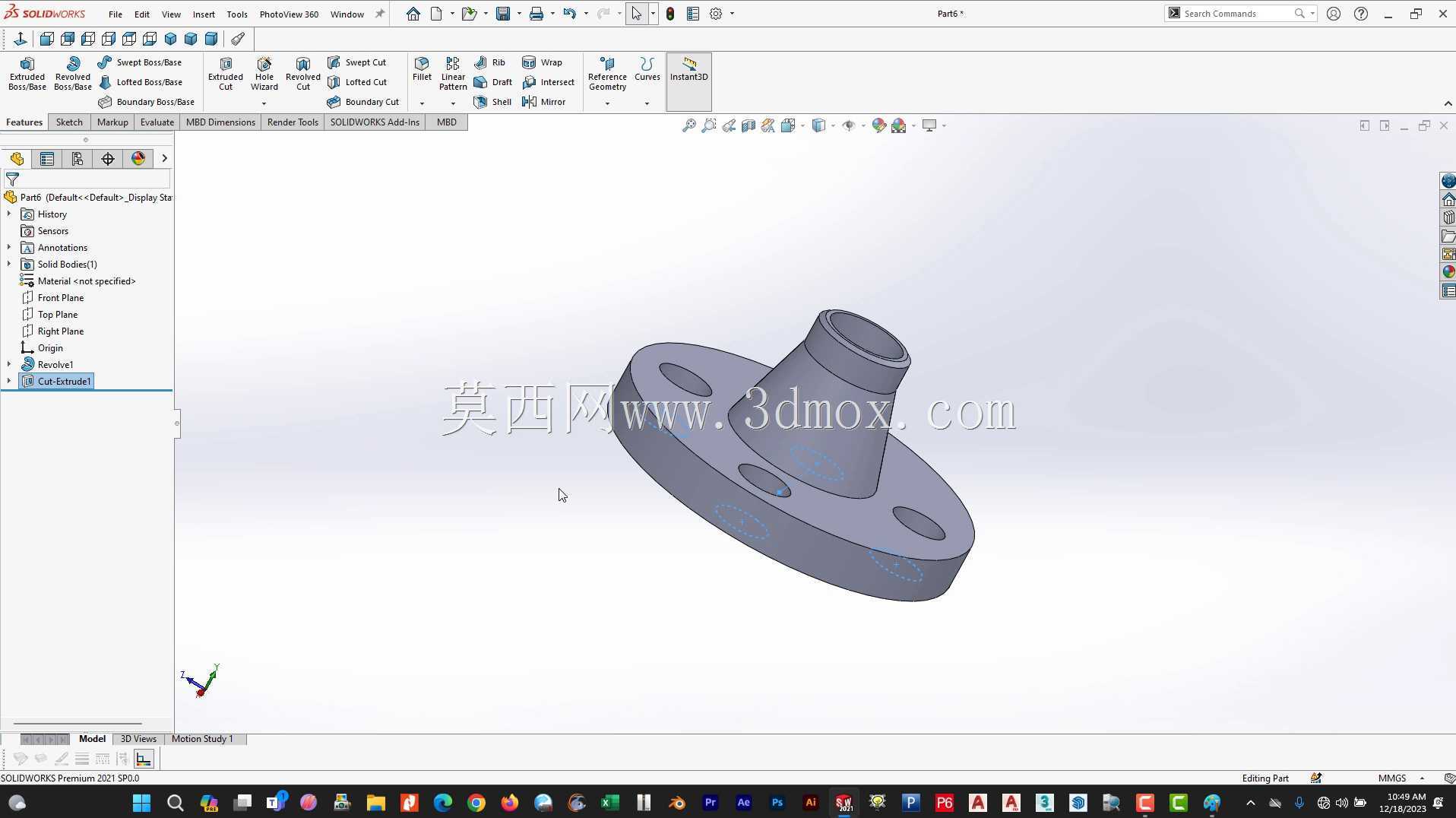

　　安装时需要将管道端部加工出与法兰颈部坡口匹配的焊接坡口，通过环向对接焊缝实现法兰与管道的刚性连接，焊缝需要进行对应的无损检测以满足承压管路的焊接质量要求；法兰盘的外径、厚度尺寸均符合标准规范，安装时预留的螺栓操作空间需要满足对应规格螺栓的扭矩扳手操作空间要求，避免出现螺栓无法紧固的问题。在管路系统实际运行过程中，该法兰不仅要承受管路内部介质的压力载荷，还要承受管路自重、热胀冷缩产生的位移载荷、管路振动带来的交变载荷，锥颈结构的设计能够让法兰整体的刚度分布更均匀，避免法兰盘在螺栓预紧力和内压作用下出现翘曲变形，保障密封面的密封比压稳定，减少长期运行中出现泄漏的概率。建模过程中严格遵循标准的尺寸链要求，对法兰的颈部过渡圆角、

　　密封面凸台高度、螺栓孔倒角等细节结构都做了还原，能够直接用于管路系统的装配干涉检查、管路应力仿真分析的前置建模环节，也可作为非标法兰设计时的标准件参考模板，帮助设计人员快速核对标准法兰的安装尺寸，减少设计阶段的标准查阅工作量。在实际工程选型中，该规格法兰可适配输送水、蒸汽、油品、中等腐蚀性化工介质的碳钢或不锈钢管路，选型时需要根据介质的工作压力、工作温度匹配对应的法兰材质与垫片类型，确保法兰的压力-温度额定值满足工况要求，避免出现超压使用带来的密封失效甚至结构破坏问题。
