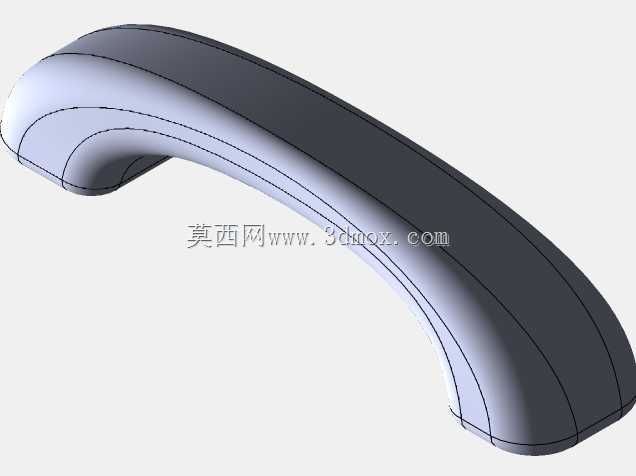

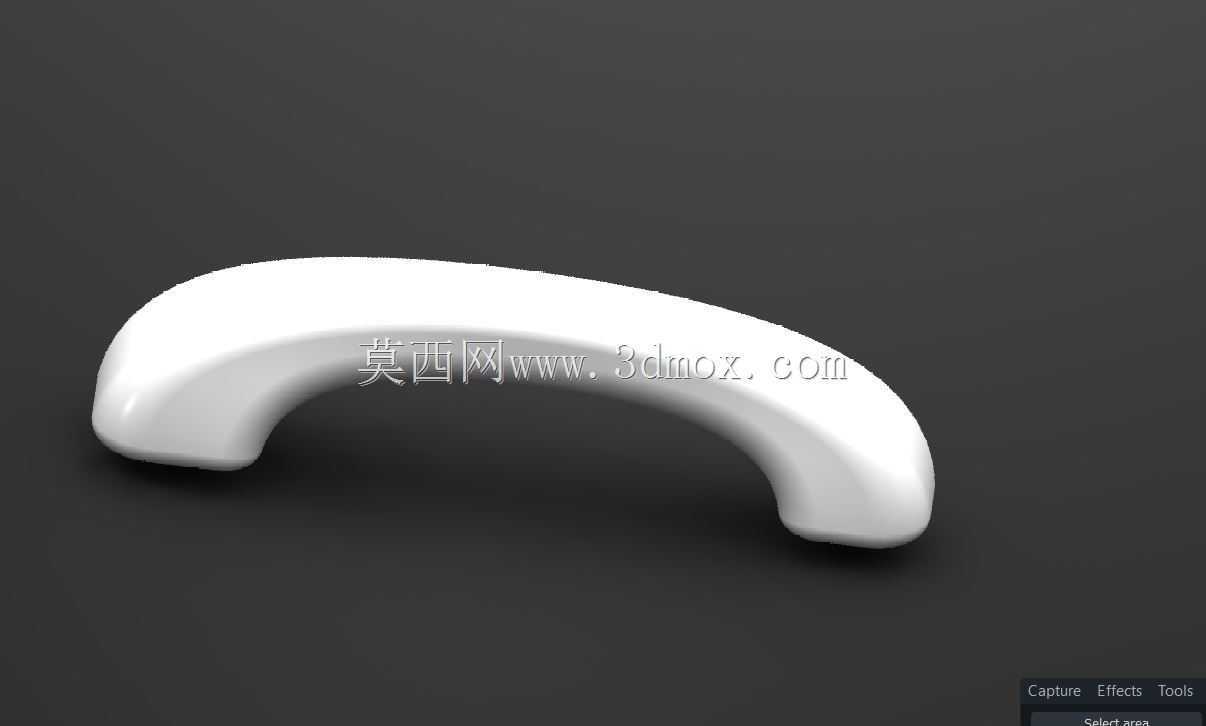

弧形手持握柄圆角结构练习建模

　　这类弧形手持握柄在日常工业与民用场景中应用十分广泛，小到通讯终端手持话机、小型检测设备的握持部件，大到机床操作箱扶手、便携工业仪器的手持结构，都能见到这类弧形握柄的身影。其核心作用是为操作人员提供贴合手掌弧度的握持支撑，降低长时间持握产生的疲劳感，同时通过流畅的曲面过渡避免棱角剐蹭，提升操作过程中的安全性。从功能特性来看，这类握柄不需要承担大载荷的结构受力，更多是满足人机工程学的握持需求，因此曲面的顺滑度、边缘的圆角处理是设计中的核心要点，直接影响握持的触感与使用体验。在实际建模过程中，首先要确定握柄的整体弧形曲率，这个曲率需要匹配成年人手掌自然弯曲的弧度，通常会参考通用手持件的人机数据，将握柄的整体弧长控制在适配手掌宽度的范围，

　　截面采用类椭圆的过渡形态，避免正圆形带来的握持打滑问题，也不会因为棱角过于分明造成握持硌手。建模时的核心难点在于全曲面的圆角过渡处理，握柄的两个端部与弧形主体衔接的位置，需要采用变半径圆角进行过渡，端部的圆角半径更大，保证端部不会有尖锐触感，向主体延伸的过程中圆角半径逐步收窄，和主体曲面实现G2连续，避免曲面出现褶皱、断差。从安装边界来看，这类握柄通常采用端部内嵌安装或者背部螺柱固定的方式，两个安装端的中心距需要匹配对应设备的安装孔位，建模时需要预留出安装结构的避让空间，握柄的整体厚度要控制在合理范围，既保证结构强度不会出现受力断裂，也不会因为过厚导致握持时手掌无法完全包覆。在实际结构设计中，这类握柄如果采用注塑工艺生产，

　　还需要考虑拔模角度，曲面的拔模方向要统一，避免出现倒扣结构，圆角的设置也要兼顾注塑时的熔体流动，避免锐角位置出现应力集中导致的注塑缺陷。很多刚接触三维建模的从业者会把这类握柄的建模想的过于简单，直接拉伸后倒圆角往往会出现圆角失败、曲面变形的问题，实际上这类全曲面手持件的建模，需要先搭建整体的曲率控制线，通过放样或者扫掠生成基础曲面，再对衔接位置进行曲面裁剪和补面，最后统一进行圆角处理，才能保证整个曲面的顺滑度。在实际设备选型应用中，这类握柄的表面通常会做晒纹或者哑光处理，提升握持的摩擦力，避免手汗导致的打滑，材质多采用ABS或者尼龙材质，兼顾韧性和触感，部分工业场景使用的握柄还会在表面包覆软胶，进一步提升握持舒适度。

　　建模过程中需要注意，握柄的弧形高度不能过高，否则会导致设备收纳时占用过多空间，也不能过低，否则手掌无法顺利穿入握柄和设备本体之间的间隙，通常握持间隙要保证能容纳成年人四指的厚度，预留足够的操作空间。这类圆角练习建模，本质上是帮助建模者熟悉曲面过渡的逻辑，理解圆角在结构设计中不仅仅是去除棱角，更是承担着优化应力分布、提升人机体验、改善工艺可行性的多重作用，掌握这类弧形手持件的建模思路，后续处理各类复杂曲面五金件、塑料手持件时都能快速理清建模逻辑，避免出现曲面质量问题。
