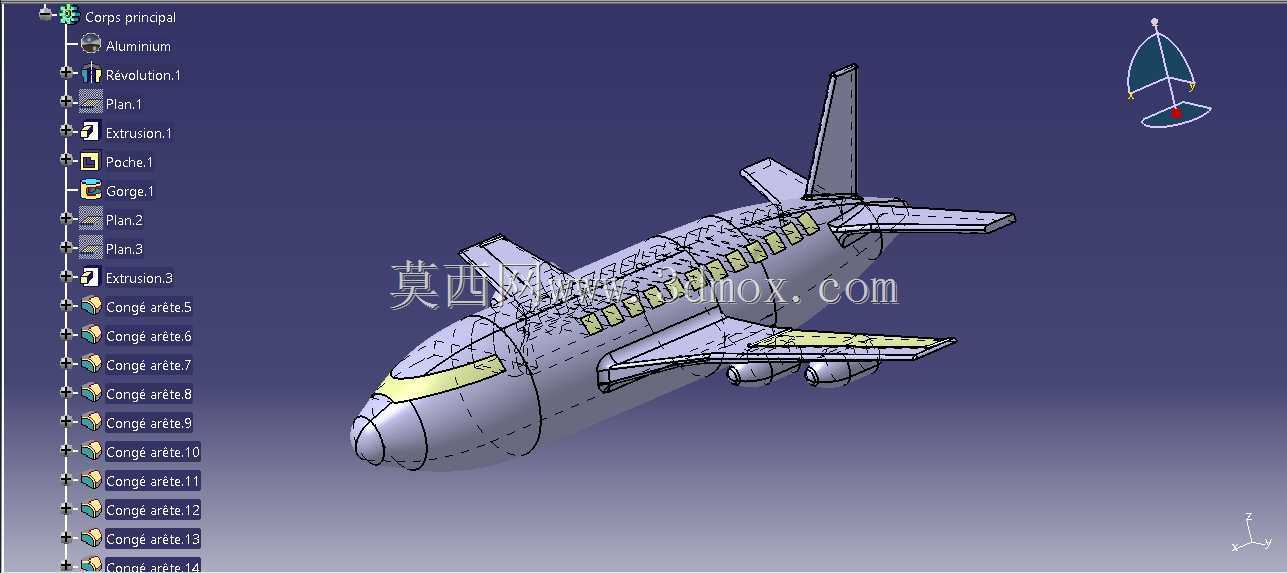

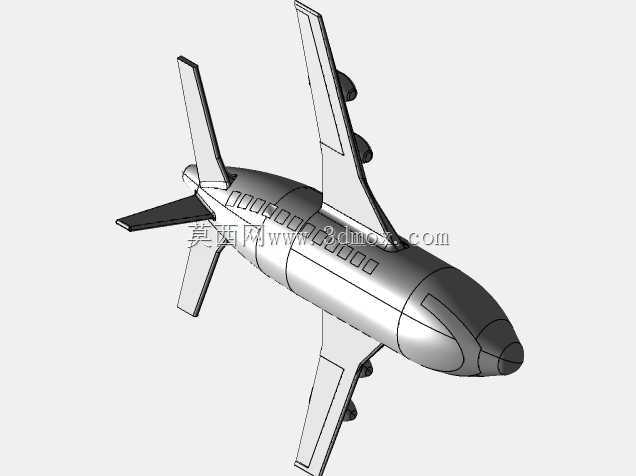

民用运输类飞机机身结构三维数模

　　该数模完整还原了窄体民用运输机的核心机体结构，覆盖机身筒段、机翼、尾翼、动力吊舱等核心部件的几何关系，可直接用于航空结构教学、有限元前置建模、装配干涉校验等场景。在实际工程应用中，这类全机结构数模是新机型概念设计阶段的核心载体，能够帮助结构工程师快速验证机身截面的客舱布置边界，确认机翼与机身对接处的传力路径是否合理，同时也能为机务维修培训提供直观的结构参照，让受训人员清晰掌握各系统在机体内部的敷设空间。从设计逻辑来看，该数模采用了半硬壳式机身的典型构造，机身筒段以长桁与隔框形成主承力网格，外部蒙皮参与整体受载，建模过程中严格遵循了民用飞机的截面收敛规律，机头段从雷达罩安装位置开始逐步过渡到等直客舱段，曲面曲率连续无突变，

　　能够满足气动仿真的外形精度要求。机翼部分采用了下单翼布局，建模时预留了襟翼、缝翼的活动铰接空间，翼根与机身对接处的过渡曲面做了加厚处理，对应实际结构中的翼身融合加强区，能够传递机翼升力带来的弯矩与扭矩。尾翼部分包含垂直安定面与水平安定面，垂尾后缘预留了方向舵的转动间隙，平尾的安装位置与机身尾部的承力框对齐，避免出现结构传力中断的问题。动力吊舱挂载于机翼下方，吊舱与机翼的连接挂架在数模中做了简化处理，但保留了挂架的安装接口位置，能够匹配常见的大涵道比涡扇发动机的安装边界，吊舱外形做了流线型修型，与机翼下表面的间隙满足发动机维护时的拆装空间要求。起落架部分虽做了结构简化，但明确了前起落架与主起落架的收放舱边界，

　　前起落架舱位于机头下方等直段起始位置，主起落架舱位于机翼根部与机身的连接区域，舱体轮廓完全避开了机身主承力长桁的布置路径，不会破坏机身筒段的整体传力结构。从安装边界来看，机身等直段的截面直径符合窄体客机的典型尺寸，客舱地板的高度位置预留了座椅安装导轨的布置空间，地板下方的货舱区域高度满足标准集装箱的装载尺寸要求，机翼的展长与机身长度的比例符合常规干线飞机的展弦比设计范围，尾翼的力臂长度能够保证飞机在全飞行包线内的纵向与航向稳定性。在建模细节上，所有部件的分模面均对应实际飞机的工艺分离面，机身筒段按框位分为多个独立段件，能够模拟实际生产中的部装对接流程，机翼分为中央翼盒与左右外翼段，对接面位于机身两侧的翼身对接处，

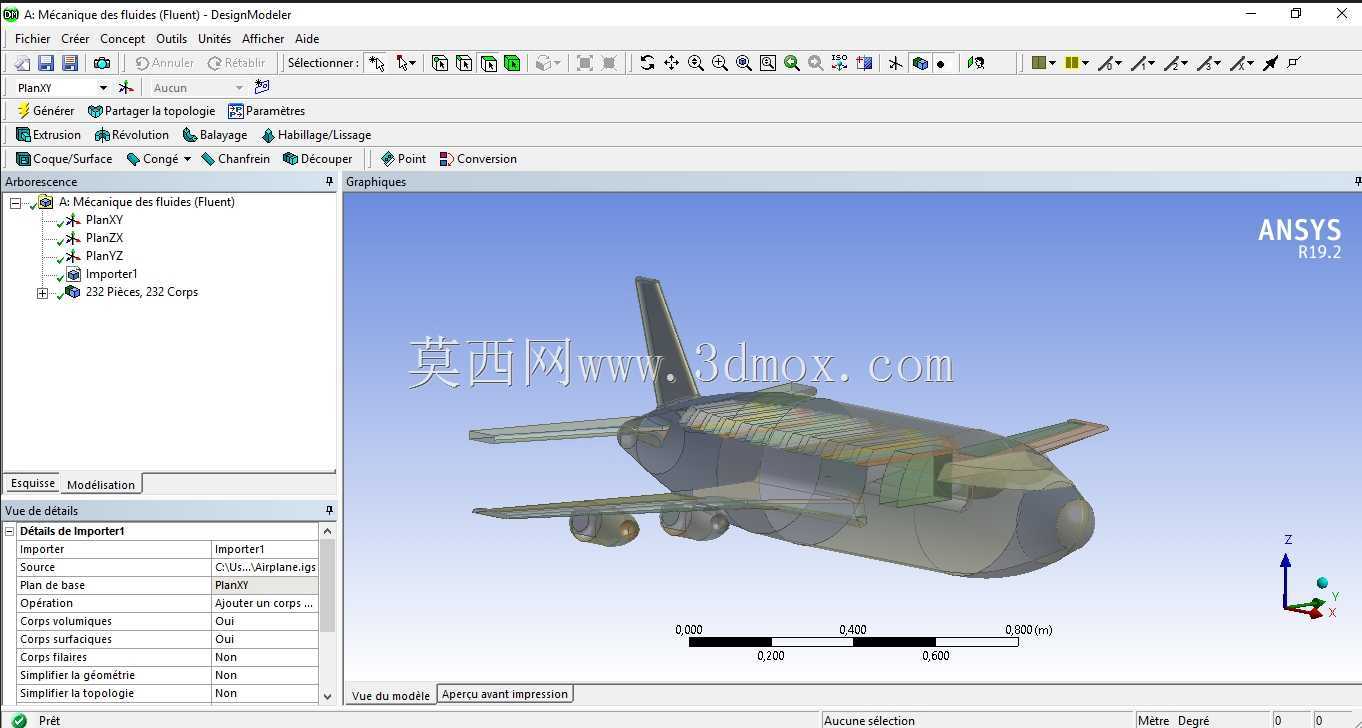

　　符合实际制造中的装配逻辑。数模中所有曲面均经过曲率检查，不存在碎面、重叠面等几何缺陷，能够直接导入各类CAE软件进行网格划分，开展全机静力分析、气动载荷分布计算等工作，也可用于装配工艺仿真，验证各部件在总装过程中的装配路径是否存在干涉，尤其是发动机挂装、尾翼对接等大部件吊装工序的空间裕度是否充足。对于航空类专业的教学场景，该数模能够帮助学生直观理解半硬壳式机身的结构组成，清晰区分长桁、隔框、蒙皮各自的承力作用，掌握机翼与机身对接处的结构加强方式，相较于传统的二维图纸教学，三维数模能够从任意视角展示结构的空间位置关系，降低结构认知的门槛。在机务培训场景中，可基于该数模开发虚拟拆装训练系统，让学员在虚拟环境中熟悉各检查口盖的位置、系统附件的安装空间，提升实装培训的效率，减少实装训练的设备损耗。
