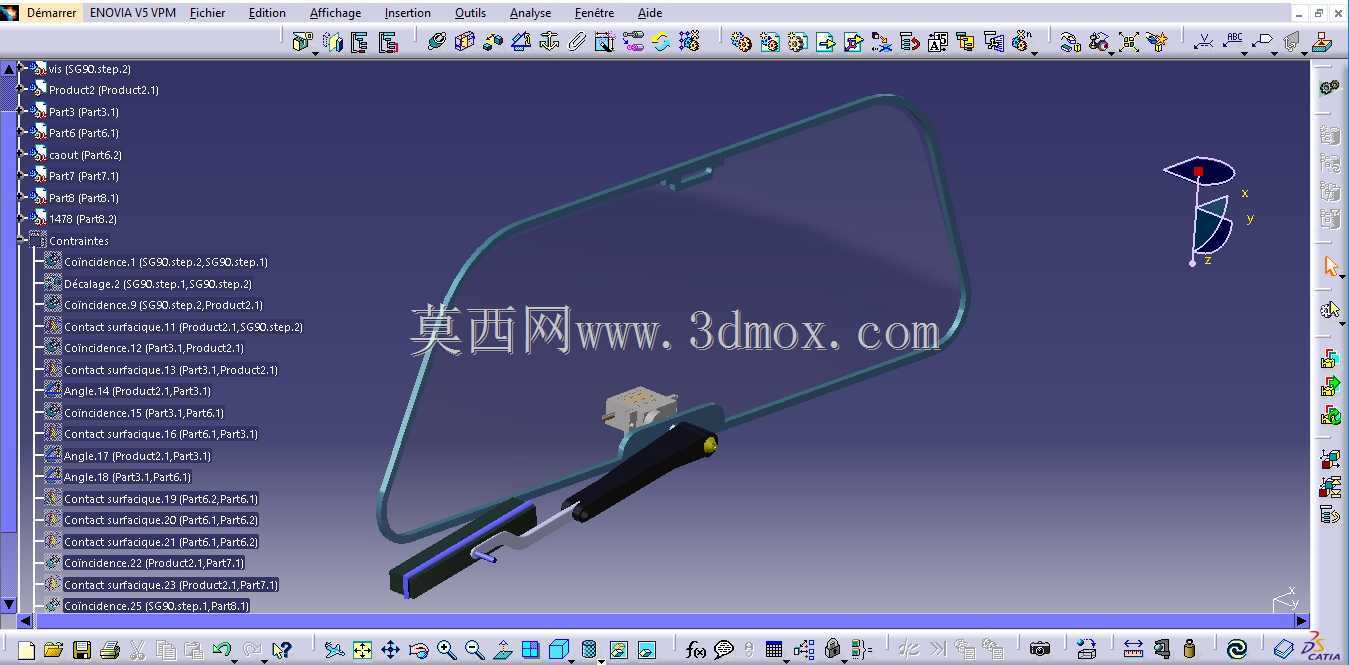

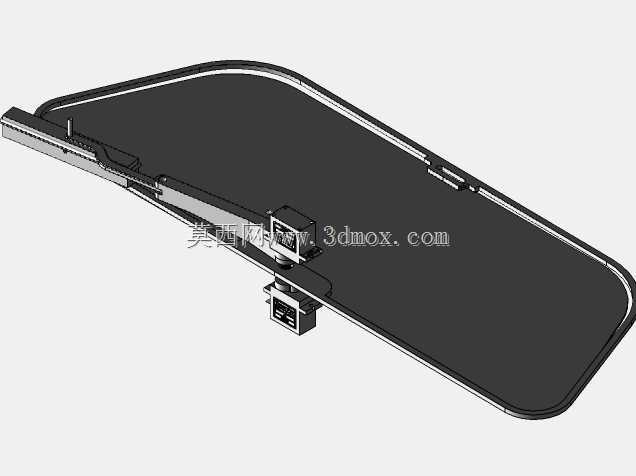

汽车风挡玻璃雨刷执行机构三维结构

　　这套雨刷结构的设计核心围绕乘用车前风挡玻璃的视野清洁需求展开，日常行车过程中，风挡表面会附着雨水、灰尘、飞虫残留等各类遮挡视线的杂物，雨刷系统需要通过规律的往复摆动，带动胶条贴合玻璃表面完成擦拭动作，保障驾驶员在降雨、扬尘等工况下拥有清晰的前方视野，是汽车主动安全配置里不可或缺的组成部分。从结构组成来看，整套机构包含雨刮臂、刮片支架、传动连杆、驱动端连接座几个核心部分，设计阶段首先要匹配对应车型的风挡玻璃曲面曲率，刮片的运动包络需要覆盖法规要求的视野区域，不能出现擦拭死角，同时摆动过程中刮片两端不能超出风挡玻璃的黑边边界，避免刮臂与车身A柱、风挡饰条发生运动干涉。做结构校核的时候，首先要确定雨刮轴的安装点位，两个雨刮轴的间距、

　　伸出风挡下装饰板的高度都要和车身钣金的安装孔位完全匹配，驱动电机输出的旋转运动通过连杆机构转化为雨刮臂的定轴往复摆动，连杆的铰接点位置需要反复优化，既要保证刮片在整个摆动行程里都能以合适的压力贴合玻璃曲面，避免高速行车时刮片上浮出现漏刮，也要控制传动过程中的死点位置，让机构运行的力矩波动控制在合理区间，降低电机的负载峰值。雨刮臂本身采用了变截面的杆型设计，靠近转轴的部分结构强度更高，用来传递驱动扭矩，靠近刮片连接端的部分集成了弹簧压紧结构，能够自动补偿胶条磨损带来的压力变化，同时在刮片遇到玻璃表面的凸起残留或者积雪卡滞时，能提供一定的缓冲余量，避免刚性连接导致的连杆变形或者电机过载。刮片的支架部分采用多段铰接的结构，

　　每一段压爪都能独立贴合玻璃的弧面变化，保证胶条整个长度方向上的压紧力均匀，不会出现局部压力过大导致胶条异常磨损，或者压力过小导致擦拭后留水痕的问题。安装边界方面，整套机构的主体都布置在风挡下方的集雨板腔体内部，传动连杆的运动轨迹需要和腔体内部的钣金加强筋、线束走向、空调进风口结构预留足够的安全间隙，最低位置不能和集雨板的排水槽发生磕碰，最高位置不能顶到集雨板的上沿，避免运行过程中出现异响。设计过程中还要考虑低温工况的使用需求，铰接位置的轴套需要选用耐低温的耐磨材料，避免零下环境里润滑脂凝固导致机构卡滞，雨刮臂的表面处理需要满足整车的耐盐雾要求，长期暴露在洗车液、融雪盐、酸雨的腐蚀环境下不会出现涂层脱落或者锈蚀。另外在运动仿真阶段，

　　需要模拟不同摆动速度下的机构动态特性，高速摆动时刮片不能出现明显的抖动翻转，换向位置的冲击要控制在合理范围，避免长期运行后铰接点出现松旷，导致刮片拍打玻璃产生异响。这套结构的参数匹配还要和驱动电机的输出特性做适配，连杆的传动比设计要让刮片在摆动行程中间位置的运行速度符合擦拭效率要求，两端换向位置的速度平滑过渡，不会出现明显的运动顿挫。
